BITUXX MS-17184 Aufbauanleitung Seite 3

Anleitung für die Montage der Befestigung für die Kettensäge am Sägebock

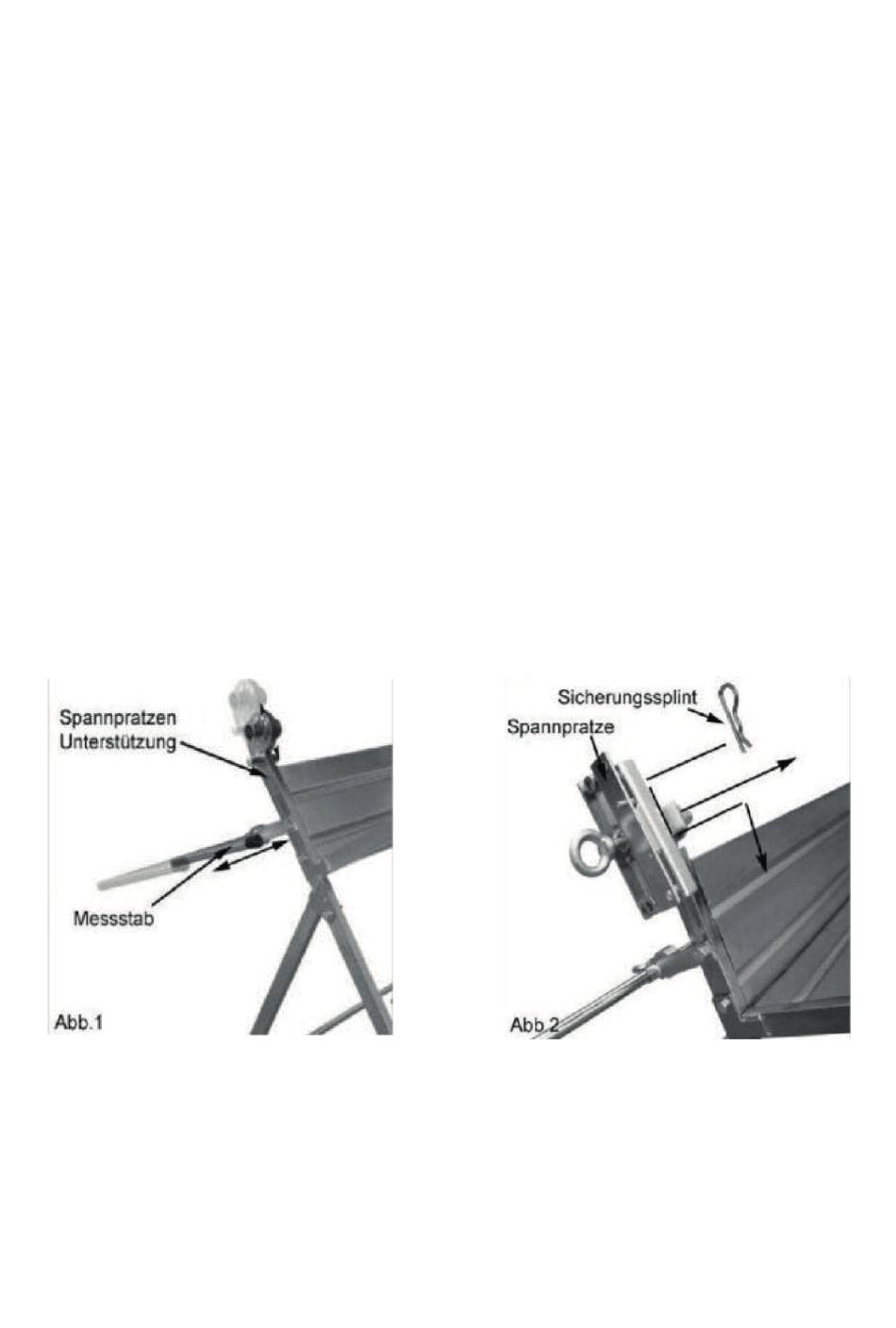

(Abb. 1) Befestigung der unterstützenden Spannpratze:
Schieben Sie die Spannpratze (vertikal verstellbar) in die dafür vorgesehene Halterung, fixieren Sie die Schrau-
be und Unterlegscheibe.
Die Einrichtung für die Einstellung der Höhe der Schwenkachse der Spannpratze besteht darin, unterschiedlich
große Kettensägen mit verschiedenen Schwertlängen aufzunehmen - je nach Größe und Länge der Holzbalken
kann die Schwenkachse eingestellt werden. Stellen Sie diese so ein, so dass die Spitze des Schwerts der Ketten-
säge sich über den Tisch erstreckt, damit der Balken vollständig durchtrennt wird. Der Messstab kann horizontal
eingestellt werden, somit kann die gewünschte Länge geschnitten werden.
(Abb. 2) Befestigungsklemme:
Legen Sie die Stange in den Zylinder der Spannpratze und fixieren Sie diese mit dem Sicherungssplint.
