Allgemeines / Lieferumfang / Aufbau
1.

Allgemeines

5
2.

Lieferumfang

3.

Aufbau

3 NEO-RGN
Wir gratulieren Ihnen zum Kauf des Raumbediengerätes. Es verfügt
über ein ansprechendes Design und überzeugt durch den Einsatz
neuartigster Technologien.
1
1
2
3
2
4
5
4
3
Im Lieferumfang enthalten sind folgende Komponenten:
1 Stk. Raumbediengerät (Bedienfläche)
1 Stk. Montageabdeckung
4 Stk. Dübel SX6 für die Wandmontage
4 Stk. Schrauben 3 x 30 für die Wandmontage
1 Stk. Elektrischer Anschlussstecker (5 polig / schwarz)
1 Stk. Montage und Bedienungsanleitung zu Raumbediengerät

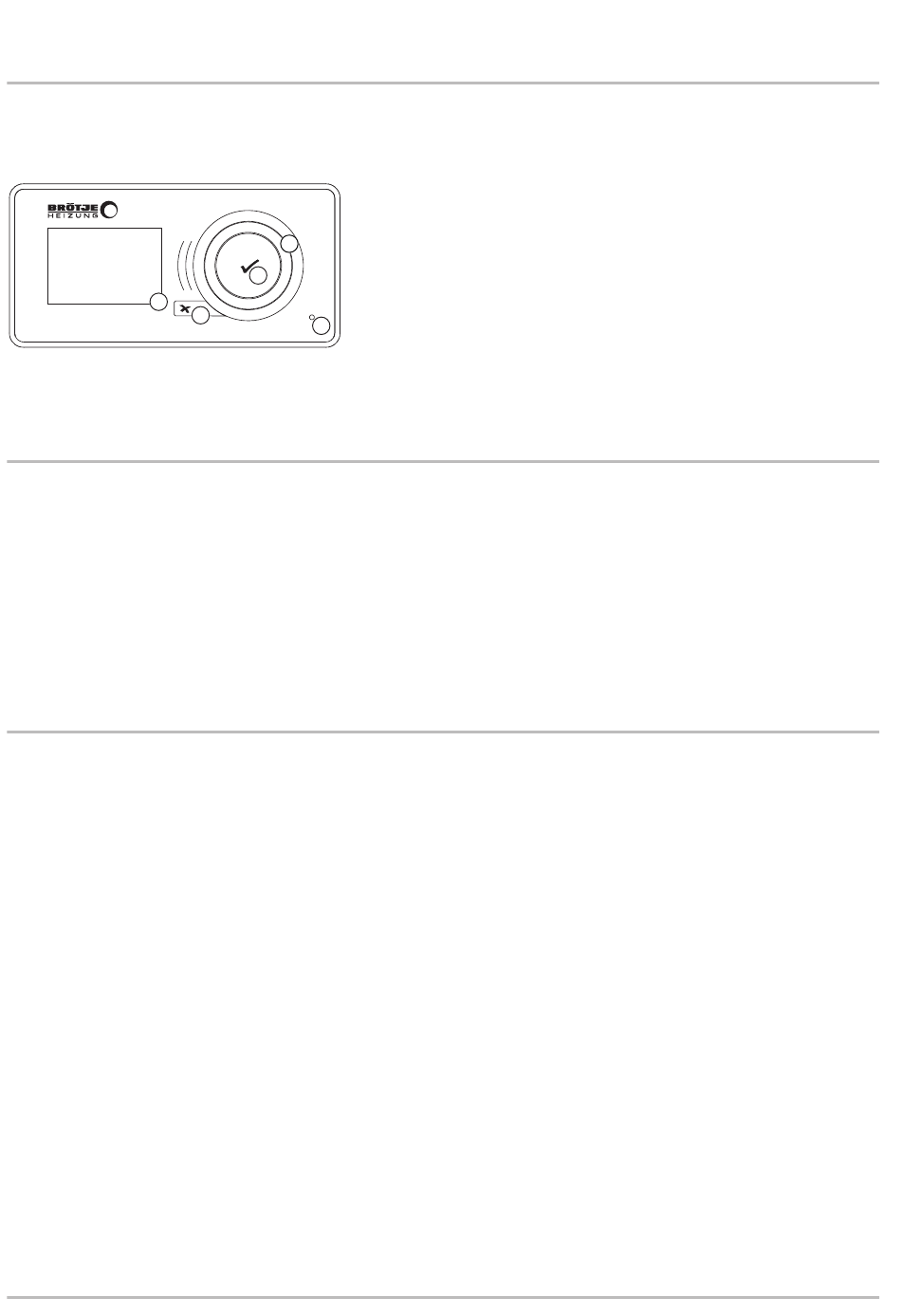

Das Raumbediengerät besteht aus folgenden Komponenten:
Touch-Wheel
Bestätigen
LED-Wärmepumpenstatus
Zurück
Display
• Bedienfläche
Diese verfügt über Touch-Funktionen. Mittels Touch-Wheel
erfolgt das Auf- und Abbewegen in der Menüstruktur. Touch-
Buttons dienen zum Bestätigen bzw. Abbrechen. Eine LED-
Lampe signalisiert den Wärmepumpenstatus.
• Montageabdeckung
Diese definiert das Gehäuse des Raumbediengerätes. Durch
vier Schlitzlöcher auf der Rückseite erfolgt die Wandmontage.
Die Montagehaube ist durch zwei seitlich angebrachte
Klemmvorrichtungen befestigt.
• Elektronik
An der Rückseite des Raumbediengerätes ist die Elektronik
ersichtlich. Diese ist ausgestattet mit zwei Anschlüssen für das
Bus-System und drei DIP-Schaltern zur Konfiguration. Ebenso ist
ein Raumfühler integriert.
7722628 - 01 - 05112018
