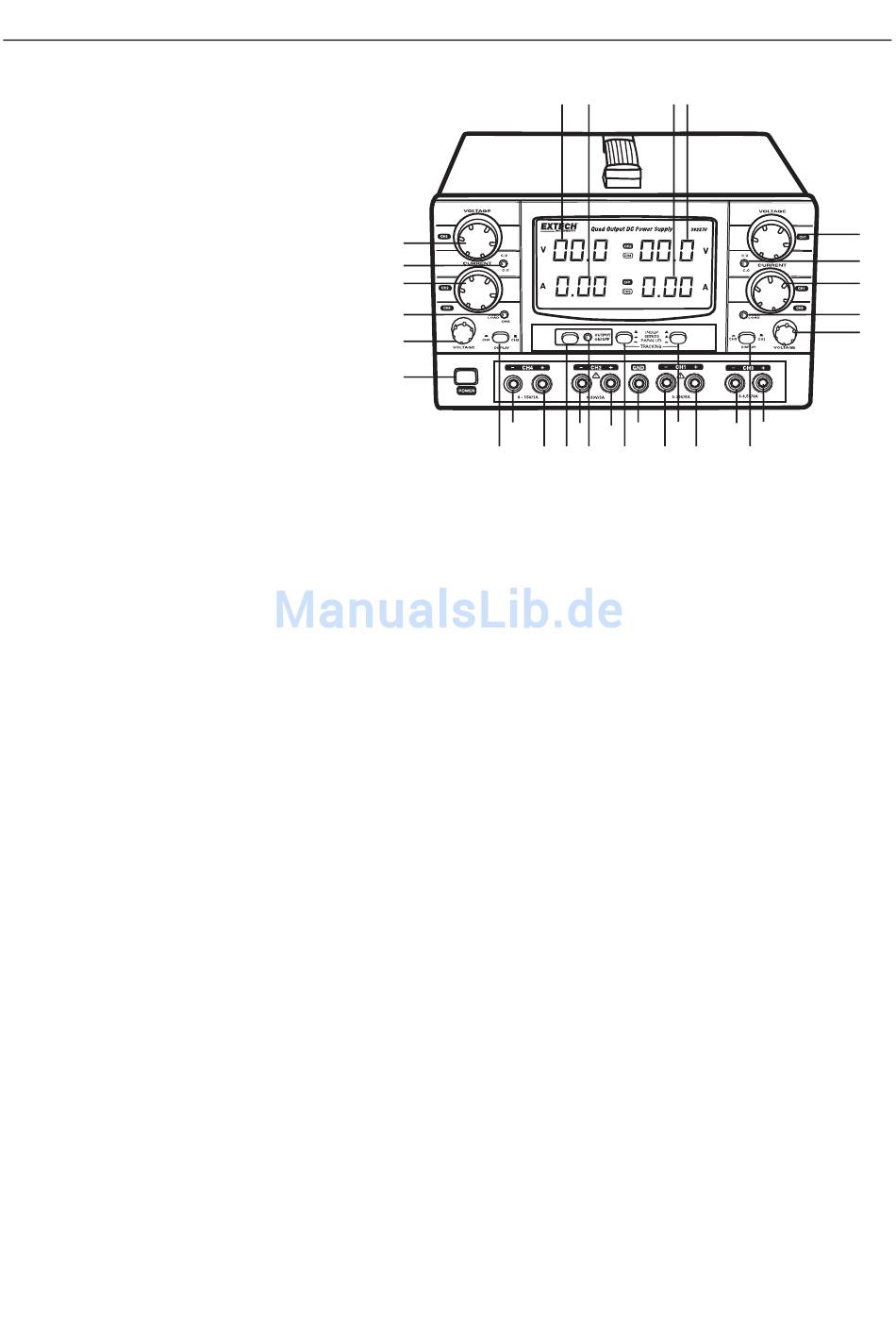

Beschreibung des Netzgeräts
1.
POWER Taste
2.
Channel 4 Spannungseinstellung
3.
Channel 4 Überlast-Status-LED
4.
Channel 2 Strom-Einstellknopf
5.
Konstant-Strom/ -Spannungs-Status-LED
für CH 4
6.
Channel 2 Spannungs-Einstellknopf
7.
Anzeige Spannungsausgang (CH 2/4)
8.
Anzeige Stromausgang (CH 2/4)
9.
Anzeige Stromausgang (CH 1/3)
10.
Anzeige Spannungsausgang (CH 1/3)
11.
Channel 1 Spannungsausgang-
Einstellknopf
12.
Konstant-Spannung / -Strom Status-LED
für Channel 1
13.
Stromausgang-Einstellknopf für Channel 1
14.
Channel 4 Überlast-Status-LED
15.
Spannungsausgang-Einstellknopf für Channel 3
16.
Pluspol CH 3
17.
CH1- / CH 3-Anzeige Auswahltaste
18.
Minuspol CH 3
19.
Pluspol CH 1
20.
SERIES- / PARALLEL- / INDEPENDENT-Tracking Auswahltaste
21.
Minuspol CH 1
22.
Erdungsklemme
23.
SERIES- / PARALLEL- / INDEPENDENT-Tracking Auswahltaste
24.
Pluspol CH 2
25.
Ausgang ON-OFF (EIN-AUS) Status-LED
26.
Minuspol CH 2
27.
Ausgang ON-OFF (EIN-AUS) Taste
28.
Pluspol CH 4
29.
Minuspol CH 4
30.
CH2- / CH 4-Anzeige Auswahltaste
