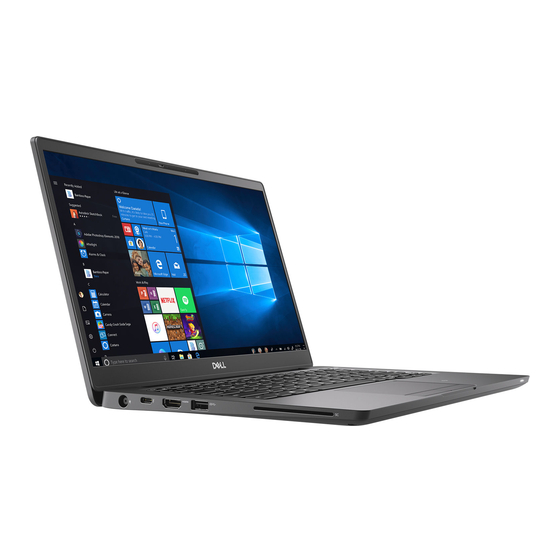

Dell Latitude 7300
Service-Handbuch
Vorschriftenmodell: P99G
Vorschriftentyp: P99G001
Juli 2022
Rev. A05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 7300

Inhaltszusammenfassung für Dell Latitude 7300

  • Seite 1 Dell Latitude 7300 Service-Handbuch Vorschriftenmodell: P99G Vorschriftentyp: P99G001 Juli 2022 Rev. A05...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019-2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................8 ESD-Service-Kit................................8 Transport empfindlicher Komponenten........................9 Nach der Arbeit an Komponenten im Inneren des Computers.................10 Kapitel 2: Technologie und Komponenten..................
  • Seite 4 Installieren des Netzadapter-Ports..........................42 Lautsprecher..................................43 Entfernen der Lautsprecher............................43 Einbauen der Lautsprecher............................44 LED-Platine..................................46 Entfernen der LED-Tochterplatine..........................46 Einbauen der LED-Tochterplatine..........................48 Touchpadtastenplatine............................... 49 Entfernen der Touchpadtastenplatine........................49 Installieren der Touchpadtastenplatine........................50 Smart Card-Leser................................51 Entfernen des Smartcard-Lesegeräts......................... 51 Einbauen des Smart Card-Lesegeräts........................52 Bildschirmbaugruppe................................53 Entfernen der Bildschirmbaugruppe...........................
  • Seite 5 Löschen von CMOS-Einstellungen...........................112 Löschen von BIOS- (System-Setup) und Systemkennwörtern................... 113 Kapitel 6: Fehlerbehebung......................114 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................114 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............115 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart.............115 Integrierter Selbsttest (Built-In Self-Test, BIST)......................116 M-BIST................................... 116 LCD-Stromschienentest (L-BIST)..........................116 Integrierter LCD-Selbsttest (BIST)..........................

  • Seite 6: Kapitel 1: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 8: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    6. Befolgen Sie die gleichen Techniken in umgekehrter Reihenfolge zum Abstellen der Last. Identifier GUID-F99E5E0D-8C96-4B55-A6C9-5722A035E20C Version Status Translation Validated Nach der Arbeit an Komponenten im Inneren des Computers ANMERKUNG: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. 1.

  • Seite 11: Kapitel 2: Technologie Und Komponenten

    Identifier GUID-ED20F234-C5C4-4103-926C-774E57821BF4 Version Status Translation Validated Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 1.4a Identifier GUID-2FE1F42C-4FCF-4580-9C68-D258E212454D Version Status Translation Validated USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht.

  • Seite 12: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full-Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 13: Usb Typ-C

    Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 /USB-3.1 Gen 1 gibt neue physische Verbindungen an. Daher profitieren neue Kabel von den höheren Geschwindigkeitsmöglichkeiten des neuen Protokolls.

  • Seite 14: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C

    Abbildung 1. Thunderbolt 1 und Thunderbolt 3 1. Thunderbolt 1 und Thunderbolt 2 (miniDP-Stecker) 2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte.

  • Seite 15: Hdmi 1.4A-Funktionen

    HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle. HDMI bietet eine Schnittstelle zwischen einer kompatiblen digitalen Audio-/Videoquelle, wie z. B. einem DVD-Player oder einem A/V-Receiver und einem kompatiblen digitalen Audio- und/oder Videobildschirm, wie z. B. einem digitalen TV-Gerät (DTV). Die Hauptvorteile sind weniger Verkabelungsaufwand und Vorkehrungen zum Schutz von Inhalten.
  • Seite 16 Hauptkomponenten Ihres Systems...

  • Seite 17: Kapitel 3: Hauptkomponenten Ihres Systems

    Identifier GUID-03E6467B-DEE0-4ECC-B027-269BE0864BC4 Version Status Translation Validated Hauptkomponenten Ihres Systems 1. Bodenabdeckung 2. Netzadapteranschluss 3. Speicher Hauptkomponenten Ihres Systems...
  • Seite 18 14. WWAN-Karte 15. Kühlkörperbaugruppe ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Hauptkomponenten Ihres Systems...

  • Seite 19: Kapitel 4: Entfernen Und Einbauen Von Komponenten

    Identifier GUID-7FBB11D7-9820-47BB-AFAA-48FA912314D9 Version Status Translation Validated Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Themen: • Bodenabdeckung • Akku • Batteriekabel • Speicher • SSD-Festplatte •...
  • Seite 20 2. Verwenden Sie einen Stift aus Kunststoff, um die Bodenabdeckung an den Vertiefungen neben den Scharnieren links und rechts abzuhebeln [1]. 3. Arbeiten Sie sich entlang den Rändern vor, um die Bodenabdeckung vom Computer zu lösen [2]. Entfernen und Einbauen von Komponenten...
  • Seite 21 4. Heben Sie die Bodenabdeckung an und entfernen Sie sie vom Computer. Entfernen und Einbauen von Komponenten...

  • Seite 22: Einbauen Der Bodenabdeckung

    Identifier GUID-56CBA761-8886-4FFC-8CC0-A8688086D327 Version Status Translation Validated Einbauen der Bodenabdeckung 1. Platzieren Sie die Bodenabdeckung auf dem Computer und richten Sie diese aus. 2. Drücken Sie entlang der Kanten der Bodenabdeckung, bis sie hörbar in die Handballenstützenbaugruppe einrastet. Entfernen und Einbauen von Komponenten...
  • Seite 23 3. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Entfernen und Einbauen von Komponenten...

  • Seite 24: Akku

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 25: Einsetzen Des Akkus

    Identifier GUID-2E6875D0-A9A5-49AD-9195-B2E180888ECC Version Status Translation Validated Einsetzen des Akkus 1. Richten Sie den Akku aus und setzen Sie ihn in den Computer [1]. 2. Ziehen Sie die beiden unverlierbaren Schrauben fest [2], um den Akku (4 Zellen) am Computer zu befestigen. ANMERKUNG: Ein 3-Zellen-Akku verfügt über eine einzelne unverlierbare Schraube, mit der der Akku am Computer befestigt wird.

  • Seite 26: Batteriekabel

    1. Bringen Sie die Abdeckung an der Unterseite 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-13721B29-A61C-4A22-9D3F-BE5705F5843C Version Status Translation Validated Batteriekabel Identifier GUID-4B3DD519-7062-40E5-81C6-9AAF32938DB8 Version Status Translation in review Entfernen des Akkukabels 1.
  • Seite 27 1. Lösen Sie das Klebeband, mit dem das Akkukabel am Akku befestigt ist. 2. Drehen Sie den Akku um und lösen Sie das Akkukabel aus den Kabelführungen auf dem Akku. 3. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku. 4.

  • Seite 28: Austauschen Des Akkukabels

    Identifier GUID-2924E5AB-8B97-4E1D-A557-71E0ECDB8CBD Version Status Translation in review Austauschen des Akkukabels Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Die folgende Abbildung zeigt die Position des Akkukabels und stellt das Verfahren zum Einsetzen bildlich dar. 1.

  • Seite 29: Speicher

    2. Führen Sie das Akkukabel durch die Kabelführungen am Akku. 3. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. 4. Bringen Sie das Klebeband zur Befestigung des Akkukabels am Akku an. 1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3.

  • Seite 30: Einbauen Des Speichers

    Identifier GUID-99DC634F-A203-4741-A47E-62684F259CE5 Version Status Translation Validated Einbauen des Speichers Setzen Sie das Speichermodul in den Speicheranschluss, bis das Speichermodul durch die Halteklammern fest sitzt. 1. Bauen Sie den Akku ein. 2. Bringen Sie die Abdeckung an der Unterseite 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 31 2. Entfernen Sie die SSD-Platte von der Oberseite der SSD [2]. 3. Heben Sie das SSD-Laufwerk leicht an und entfernen Sie es aus dem Anschluss auf der Systemplatine. Entfernen und Einbauen von Komponenten...

  • Seite 32: Installieren Der Solid-State-Festplatte

    Identifier GUID-A83E2CF5-B4EF-4A38-9C20-D741512478DA Version Status Translation Validated Installieren der Solid-State-Festplatte 1. Setzen Sie das SSD-Laufwerk in den entsprechenden Steckplatz und schieben Sie es zum Anschluss auf der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 33 2. Platzieren Sie die SSD-Platte mit vorinstalliertem Wärmeaufkleber an der Unterseite auf der SSD [1]. 3. Ziehen Sie die drei unverlierbaren Schrauben fest, um die SSD-Halterung an der Handballenstütze zu befestigen[2]. Entfernen und Einbauen von Komponenten...

  • Seite 34: Wlan-Karte

    ANMERKUNG: Dieses Verfahren zeigt eine M.2-2280-SSD. Die M.2-2230-SSD erfordert eine spezielle Halterung und Platte, um sie an der Handballenauflagen-Baugruppe zu sichern. 1. Bauen Sie den Akku ein. 2. Bringen Sie die Abdeckung an der Unterseite 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 35: Einbauen Der Wlan-Karte

    Identifier GUID-E87CDF59-B50E-438C-B9FC-F0EB17EE5458 Version Status Translation Validated Einbauen der WLAN-Karte 1. Setzen Sie die WLAN-Karte in den entsprechenden Steckplatz auf der Systemplatine [1]. 2. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WLAN-Karte [2]. 3. Setzen Sie die Metallhalterung auf die Antennenanschlüsse [3]. 4.

  • Seite 36: Wwan-Karte

    1. Bauen Sie den Akku ein. 2. Bringen Sie die Abdeckung an der Unterseite 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-BFE2DC02-7E73-4F18-9D11-1A5A779B168E Version Status Translation Validated WWAN-Karte Identifier GUID-73DCBD23-9874-4D2B-8D9E-FEF78EA3DBF2 Version Status Translation Validated Entfernen der WWAN-Karte 1.

  • Seite 37: Einbauen Der Wwan-Karte

    Identifier GUID-EEE04C71-9297-4AC4-93F9-ADBCC198D020 Version Status Translation Validated Einbauen der WWAN-Karte 1. Setzen Sie die WWAN-Karte in den entsprechenden Anschluss auf der Systemplatine [1]. 2. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WWAN-Karte [2]. 3. Setzen Sie die Metallhalterung auf die Antennenanschlüsse auf der WWAN-Karte [3]. 4.

  • Seite 38: Kühlkörper

    1. Bauen Sie den Akku ein. 2. Bringen Sie die Abdeckung an der Unterseite 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-2A7A716A-2A69-4E84-A255-4DE2026A1C97 Version Status Translation Validated Kühlkörper Identifier GUID-D8F05477-6FDB-4AD2-A073-9C4C7E80B9CF Version Status Translation Validated Entfernen der Kühlkörper-/Lüfterbaugruppe 1.

  • Seite 39: Einbauen Der Kühlkörperbaugruppe

    4. Entfernen Sie die einzelne Schraube, die den Lüfter am Kühlkörper befestigt. Identifier GUID-F7A0DA68-6F16-4AB4-815F-FF17674C003D Version Status Translation Validated Einbauen der Kühlkörperbaugruppe ANMERKUNG: Kühlkörper und Lüfter sind separat bestellbare Teile. Setzen Sie die einzelne Schraube ein, die den Lüfter am Kühlkörper befestigt. Entfernen und Einbauen von Komponenten...
  • Seite 40 2. Setzen Sie die Kühlkörper/-Lüfterbaugruppe in den Computer ein [1]. 3. Bringen Sie die beiden Schrauben (M2x3) in der Reihenfolge (2 > 1) am Lüftergehäuse und die vier Schrauben (M2x3) in der Reihenfolge (4 > 3 > 2 > 1) an der Kühlkörper-Lüfterbaugruppe an [1]. 4.

  • Seite 41: Netzadapteranschluss

    Identifier GUID-A0BC71B5-C674-4232-B7B7-12FA9A38B218 Version Status Translation Validated Netzadapteranschluss Identifier GUID-678A8C3B-492E-435E-9259-872AF76FD7DC Version Status Translation Validated Entfernen des Netzadapter-Ports 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 1.

  • Seite 42: Installieren Des Netzadapter-Ports

    Identifier GUID-4BE1C10C-88AE-401F-9F03-45D55E773120 Version Status Translation Validated Installieren des Netzadapter-Ports 1. Verbinden Sie den Stromversorgungsanschlusskabel mit seinem Anschluss auf der Systemplatine [1]. 2. Setzen Sie den Netzadapteranschluss in seinen Steckplatz auf der Handballenstütze [2]. 3. Bringen Sie die Metallhalterung über dem Netzadapteranschluss wieder an [1]. 4.

  • Seite 43: Lautsprecher

    Identifier GUID-9DECB3BB-C53D-4A03-94AC-05E7B035CFF2 Version Status Translation Validated Lautsprecher Identifier GUID-CD2CFB92-055D-4823-8FA9-DC083ACCA10A Version Status Translation Validated Entfernen der Lautsprecher 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 1.

  • Seite 44: Einbauen Der Lautsprecher

    Identifier GUID-73975734-263B-4E6F-A725-80D2BCE07EB5 Version Status Translation Validated Einbauen der Lautsprecher 1. Richten Sie die Lautsprecher aus und setzen Sie sie auf die Handballenstützenbaugruppe [1]. 2. Bringen Sie die vier Schrauben (M2x3) wieder an, um die Lautsprecher an der Handballenstützenbaugruppe zu befestigen [2]. Entfernen und Einbauen von Komponenten...
  • Seite 45 3. Bringen Sie das Klebeband an, um das Lautsprecherkabel an der Touchpadtastenplatine zu befestigen [1]. 4. Führen Sie das Lautsprecherkabel durch den Gummikabelführungskanal auf der Knopfzelle [2] und schließen Sie das Lautsprecherkabel an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten...

  • Seite 46: Led-Platine

    1. Bauen Sie den Akku ein. 2. Bringen Sie die Abdeckung an der Unterseite 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-ACFCC0B4-434C-4FDF-A9ED-4C96A35B4C2B Version Status Translation Validated LED-Platine Identifier GUID-B43B9890-5356-4E61-8228-E2B2B3D7C662 Version Status Translation Validated Entfernen der LED-Tochterplatine 1.
  • Seite 47 3. Entfernen Sie die einzelne Schraube (M2x2,5) [1] und entfernen Sie die LED-Tochterplatine von der Handballenstützenbaugruppe [2]. Entfernen und Einbauen von Komponenten...

  • Seite 48: Einbauen Der Led-Tochterplatine

    Identifier GUID-F9F1D6A2-AE16-424E-A444-CDCE5DED0A84 Version Status Translation Validated Einbauen der LED-Tochterplatine 1. Richten Sie die LED-Tochterplatine aus und setzen Sie sie auf die Handballenstützenbaugruppe [1]. 2. Bringen Sie die einzelne Schraube (M2x2.5) zur Befestigung der LED-Tochterplatine an der Handballenstützenbaugruppe wieder an [2]. 3.

  • Seite 49: Touchpadtastenplatine

    VORSICHT: Führen Sie das Lautsprecherkabel [1] über die LED-Tochterplatine und schließen Sie es dann an die Systemplatine an [2], um eine Beschädigung der Lautsprecherkabel zu vermeiden. 1. Schließen Sie das Lautsprecherkabel 2. Bauen Sie den Akku ein. 3. Bringen Sie die Abdeckung an der Unterseite 4.

  • Seite 50: Installieren Der Touchpadtastenplatine

    Identifier GUID-0A5DB819-3E35-4AC2-ACEC-6026C4DAF86C Version Status Translation Validated Installieren der Touchpadtastenplatine 1. Setzen Sie die Touchpadtastenplatine auf die Handballenstützenbaugruppe [1]. 2. Bringen Sie die beiden Schrauben (M2x2,5) wieder an, um die Platine an der Handballenstützenbaugruppe zu befestigen [2]. 3. Schließen Sie das Touchpadtasten-Platinenkabel am Touchpadmodul an [3]. Entfernen und Einbauen von Komponenten...

  • Seite 51: Smart Card-Leser

    1. Installieren Sie den Lautsprecher. 2. Bauen Sie den Akku ein. 3. Bringen Sie die Abdeckung an der Unterseite 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-8FA95F24-CD0B-43E2-AAE6-B72F2E34D914 Version Status Translation Validated Smart Card-Leser Identifier GUID-9F8DE5FE-DC8F-4D21-9A89-A2F9469B657A...

  • Seite 52: Einbauen Des Smart Card-Lesegeräts

    Identifier GUID-2F876FB7-707B-409D-B4D5-17AD60986A50 Version Status Translation Validated Einbauen des Smart Card-Lesegeräts 1. Setzen Sie das Smartcard-Lesegerät wieder in den Steckplatz auf der Handballenstützenbaugruppe ein [1]. 2. Bringen Sie die vier Schrauben (M2x2,5) wieder an, um die Platine an der Handballenstützenbaugruppe zu befestigen [2]. 3.

  • Seite 53: Bildschirmbaugruppe

    1. Installieren Sie die Lautsprecher. 2. Installieren Sie die SSD. 3. Bauen Sie den Akku ein. 4. Bringen Sie die Abdeckung an der Unterseite 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-048462BC-7562-4488-9DC4-6C9345211C45 Version Status...
  • Seite 54 2. Entfernen Sie die sechs Schrauben (M2,5x4) [1] und entfernen Sie die Bildschirmbaugruppe von der Handballenstützenbaugruppe [2]. Entfernen und Einbauen von Komponenten...

  • Seite 55: Einbauen Der Bildschirmbaugruppe

    Identifier GUID-05172B17-AEBD-4964-919B-0111461CC0EF Version Status Translation Validated Einbauen der Bildschirmbaugruppe 1. Bringen Sie die Bildschirmbaugruppe wieder an, indem Sie die Schraubenbohrungen der Scharniere mit den Schraubenbohrungen an der Handballenstützenbaugruppe ausrichten [1]. 2. Bringen Sie die sechs Schrauben (M2,5x3,5) [2] zur Befestigung der Bildschirmbaugruppe am Computer wieder an [2]. 3.

  • Seite 56: Scharnierabdeckungen

    1. Bauen Sie die Batterie ein. 2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-E55E31EC-41AD-4D82-BD22-535ED235D81D Version Status Translation Validated Scharnierabdeckungen Identifier GUID-ADB0014F-1C59-4FD4-B2B7-2DDBA6E74A80 Version Status Translation Validated Entfernen der Scharnierabdeckung 1.

  • Seite 57: Einbauen Der Scharnierabdeckung

    Identifier GUID-2B18D53F-89EA-4B06-BC26-3490A981E12D Version Status Translation Validated Einbauen der Scharnierabdeckung 1. Schieben Sie die Scharnierabdeckung zum linken Scharnier, bis sie hörbar in der Bildschirmbaugruppe einrastet [1]. 2. Schließen Sie die Scharniere in einem Winkel von mindestens 180 Grad zur Bildschirmbaugruppe [2]. Entfernen und Einbauen von Komponenten...

  • Seite 58: Bildschirmscharniere

    1. Installieren Sie die Bildschirmbaugruppe. 2. Bauen Sie den Akku ein. 3. Bringen Sie die Abdeckung an der Unterseite 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-37D71356-A8D5-4293-9257-3B71818AB5D0 Version Status Translation Validated Bildschirmscharniere Identifier GUID-768F2F05-7F04-44CC-B7B5-6F9D571E5968...
  • Seite 59 2. Entfernen Sie die vier Schrauben (M2,5x5) [1], mit denen die Scharniere an der Bildschirmbaugruppe befestigt sind. 3. Heben Sie die Scharniere an und entfernen Sie sie von der Baugruppe der hinteren Bildschirmabdeckung [2]. Entfernen und Einbauen von Komponenten...

  • Seite 60: Einbauen Der Scharniere

    Identifier GUID-59B3CE96-8AB7-4BF7-ADAD-5595D8B2197B Version Status Translation Validated Einbauen der Scharniere 1. Richten Sie die Scharniere aus und setzen Sie sie auf die Bildschirmbaugruppe [1]. 2. Bringen Sie die vier Schrauben (2,5x5) wieder an, um die Scharniere an der hinteren Bildschirmabdeckung zu befestigen [2]. Entfernen und Einbauen von Komponenten...
  • Seite 61 3. Führen Sie das Antennen- und Bildschirmkabel entlang der Scharniere. Entfernen und Einbauen von Komponenten...

  • Seite 62: Bildschirmblende

    1. Bauen Sie die Scharnierabdeckung ein. 2. Installieren Sie die Bildschirmbaugruppe. 3. Bauen Sie den Akku ein. 4. Bringen Sie die Abdeckung an der Unterseite 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-0757FEDE-5B49-4A78-9260-E8FF2C5BA47A Version...

  • Seite 63: Einbauen Der Bildschirmblende

    Identifier GUID-57B20944-8968-43B1-89E5-61653167AB12 Version Status Translation Validated Einbauen der Bildschirmblende Setzen Sie die Bildschirmblende auf die Bildschirmbaugruppe und drücken Sie entlang der Kanten, damit sie an der hinteren Bildschirmabdeckung einrastet. Entfernen und Einbauen von Komponenten...

  • Seite 64: Bildschirm

    1. Installieren Sie die Scharniere. 2. Bauen Sie die Scharnierabdeckung ein. 3. Installieren Sie die Bildschirmbaugruppe. 4. Bauen Sie den Akku ein. 5. Bringen Sie die Abdeckung an der Unterseite 6. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 65 ANMERKUNG: Lösen Sie nicht die SR-Bänder vom Bildschirm. Es ist nicht notwendig, die Halterungen vom Bildschirm zu lösen. Lösen Sie das Klebeband [1] und öffnen Sie den Riegel [2], um das EDP-Kabel vom Bildschirm zu trennen [3]. Entfernen und Einbauen von Komponenten...

  • Seite 66: Einbauen Des Bildschirms

    Identifier GUID-5F137774-7E83-47C6-A2FB-A94842EECCD0 Version Status Translation Validated Einbauen des Bildschirms 1. Schließen Sie das EDP-Kabel an den Anschluss am Bildschirm an [1] und schließen Sie die Verriegelung, um den Anschluss zu befestigen [2]. 2. Befestigen Sie das Klebeband über dem EDP-Anschluss auf dem Bildschirm [3] und drehen Sie den Bildschirm auf die hintere Bildschirmabdeckung [4].
  • Seite 67 3. Bringen Sie die vier Schrauben (M2x2,5) am Bildschirm an [2], um ihn an der hinteren Abdeckung zu befestigen. Entfernen und Einbauen von Komponenten...

  • Seite 68: Kamera-/Mikrofonmodul

    1. Bauen Sie die Bildschirmblende ein. 2. Installieren Sie die Scharniere. 3. Einbauen der Scharnierabdeckung 4. Installieren Sie die Bildschirmbaugruppe. 5. Bauen Sie die Batterie ein. 6. Bringen Sie die Bodenabdeckung 7. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 69: Installieren Des Kamera-/Mikrofonmoduls

    Identifier GUID-AE7D6933-E3AE-441E-8100-42DF5E470CF5 Version Status Translation Validated Installieren des Kamera-/Mikrofonmoduls 1. Platzieren Sie das Kamera-/Mikrofonmodul korrekt ausgerichtet auf der hinteren Bildschirmabdeckung [1]. 2. Verbinden Sie das Bildschirmkabel mit dem Kamera-/Mikrofonmodul [2]. 1. Installieren Sie die Scharniere. 2. Bauen Sie die Bildschirmblende ein.

  • Seite 70: Einbauen Des Bildschirmkabels

    4. Entfernen Sie die Bildschirmbaugruppe. 5. Entfernen Sie die Scharnierabdeckung. 6. Entfernen Sie die Bildschirmblende. 7. Entfernen Sie die Scharniere. 8. Entfernen Sie den Bildschirm. 1. Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel am Kamera-/Mikrofonmodul befestigt ist [1]. 2.

  • Seite 71: Systemplatine

    1. Bauen Sie den Bildschirm ein. 2. Installieren Sie die Scharniere. 3. Bauen Sie die Bildschirmblende ein. 4. Bauen Sie die Scharnierabdeckung ein. 5. Installieren Sie die Bildschirmbaugruppe. 6. Bauen Sie den Akku ein. 7. Bringen Sie die Abdeckung an der Unterseite 8.
  • Seite 72 ANMERKUNG: Die Systemplatine kann mit installierter Kühlkörperbaugruppe entfernt werden. Dies vereinfacht das Verfahren im Falle des Austauschs des Netzschalters sowie der Tastatur- und Handballenstützenbaugruppe. 1. Trennen Sie das Flachbandkabel der LED-Tochterplatine von der Systemplatine [1]. 2. Lösen Sie das Flachbandkabel aus dem Gummikabelführungskanal auf der Knopfzelle [2]. 3.
  • Seite 73 6. Entfernen Sie die einzelne Schraube (M2x3) von der Bildschirmkabelhalterung [1] und entfernen Sie sie von der Systemplatine [2]. 7. Trennen Sie die Anschlüsse des Kamerakabels [1] und des Bildschirmkabels [2] von der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 74 8. Trennen Sie den Anschluss des Touchpadkabels von der Systemplatine [1]. 9. Hebeln Sie die Knopfzellenbatterie ab und entfernen Sie sie von der Handballenstützenbaugruppe [2]. 10. Entfernen Sie die einzelne Schraube (M2x4) [1] und entfernen Sie die Metallhalterung über dem WWAN-Darwin-Antennenkabel [2]. Entfernen und Einbauen von Komponenten...
  • Seite 75 11. Trennen Sie das Netzschalterkabel (mit Fingerabdruckleser) von der Systemplatine [1]. 12. Trennen Sie die WWAN-Darwin-Antennenkabel [2] von der Systemplatine. 13. Entfernen Sie die beiden Schrauben (M2x4) [1] und heben Sie die USB-Typ-C-Halterung von der Systemplatine [2]. 14. Entfernen Sie die fünf Schrauben (M2x4) [1] und entfernen Sie die Systemplatine aus der Handballenstützenbaugruppe [2]. ANMERKUNG: Bei Modellen mit einem Fingerabdruckleser oder WWAN-Antennen gibt es drei Schrauben (M2x3), mit denen die Systemplatine am Computer befestigt ist.

  • Seite 76: Einbauen Der Systemplatine

    Identifier GUID-A4487A04-B1EB-4E35-BBA1-1A340CA321ED Version Status Translation Validated Einbauen der Systemplatine 1. Richten Sie die mit einer DDR-ESD-Halterung ausgestattete Systemplatine aus und setzen Sie sie in die Handballenstützenbaugruppe 2. Bringen Sie die vier M2x3-Schrauben wieder auf der Systemplatine an und die einzelne Schraube (M2x2,5) an der DDR-ESD- Halterung, mit der sie an der Handballenstützenbaugruppe befestigt ist [2].
  • Seite 77 ANMERKUNG: Bei Modellen mit einem Fingerabdruckleser oder WWAN-Antennen gibt es vier M2x3-Schrauben, mit denen die Systemplatine am Computer befestigt ist. 3. Setzen Sie die USB Typ-C-Halterung [1] auf die Systemplatine und befestigen Sie sie mit zwei Schrauben (M2x5) [2] an der Systemplatine.
  • Seite 78 6. Schließen Sie das Bildschirmkabel an der Kamera/am Touchscreen [1] und die EDP-Kabelanschlüsse [2] an die Systemplatine an. Anschließen des Bildschirmkabels 7. Installieren Sie die Bildschirmkabelhalterung [1] am EDP-Anschluss auf der Systemplatine und befestigen Sie sie mit einer einzelnen Schraube (M2x3) [2]. Entfernen und Einbauen von Komponenten...
  • Seite 79 8. Bringen Sie den Gummikabelführungskanal an der Knopfzelle an. 9. Verbinden Sie das Kabel für Netzschalter (mit Fingerabdruckleser) mit der Systemplatine [1]. 10. Schließen Sie die Darwin-WWAN-Antennenkabel [2] an der Systemplatine an. Entfernen und Einbauen von Komponenten...
  • Seite 80 11. Führen Sie das Lautsprecherkabel entlang der Lasche [1] neben der LED-Tochterplatine und schließen Sie es an die Systemplatine an [2]. 12. Führen Sie das LED-Tochterplatinen-FFC-Kabel [3] über den Gummikabelführungskanal an der Knopfzelle und schließen Sie es an die Systemplatine an [4]. 1.

  • Seite 81: Knopfzelle

    9. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Identifier GUID-09936140-6B01-4FF2-A9A8-E6851B624259 Version Status Translation Validated Knopfzelle Identifier GUID-FAB1C237-5D72-476D-B0B2-17A7EF440BDC Version Status Translation Validated Entfernen der Knopfzelle 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 82: Einsetzen Der Knopfzelle

    Identifier GUID-59DC119D-D451-4269-B9FB-328336A9B75C Version Status Translation Validated Einsetzen der Knopfzelle Schließen Sie das Knopfzellenkabel an den Anschluss auf der Systemplatine an. Entfernen und Einbauen von Komponenten...

  • Seite 83: Betriebsschalterplatine

    1. Bauen Sie die Systemplatine ein. 2. Installieren Sie das Bildschirmkabel. 3. Installieren Sie die Kamera-/Mikrofontochterplatine. 4. Bauen Sie den Bildschirm ein. 5. Installieren Sie die Scharniere. 6. Bauen Sie die Bildschirmblende ein. 7. Bauen Sie die Scharnierabdeckung ein. 8. Installieren Sie die Touchpadtasten. 9.
  • Seite 84 Abbildung 3. Netzschalterplatine ohne Fingerabdruckleser Entfernen und Einbauen von Komponenten...

  • Seite 85: Einbauen Der Netzschalterplatine

    Abbildung 4. Entfernen der Netzschalterplatine mit Fingerabdruckleser Identifier GUID-ECCE432B-6A83-4F43-82CA-BFFFB208827E Version Status Translation Validated Einbauen der Netzschalterplatine 1. Richten Sie die Netzschalterplatine aus und setzen Sie sie in ihren Steckplatz auf der Handballenstützenbaugruppe [1]. 2. Bringen Sie die zwei Schrauben (M2x2,5) wieder an, um die Netzschalterplatine an der Handballenstützenbaugruppe zu befestigen [2].
  • Seite 86 Abbildung 5. Netzschalterplatine ohne Fingerabdruckleser Entfernen und Einbauen von Komponenten...
  • Seite 87 Abbildung 6. Einbauen der Netzschalterplatine mit Fingerabdruckleser ANMERKUNG: Die Netzschalterplatine mit Fingerabdruckleser verfügt über ein Kabel, das an die Systemplatine angeschlossen wird. 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie die Touchpadtasten. 3. Installieren Sie die Bildschirmbaugruppe. 4. Installieren Sie den Netzadapterabschluss. 5.

  • Seite 88: Tastatur

    Identifier GUID-B0E832DF-4C46-413C-8E40-25C0718052F0 Version Status Translation Validated Tastatur Identifier GUID-3AD8922F-64D8-4028-B1AF-E7F586B06005 Version Status Translation Validated Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4.
  • Seite 89 3. Entfernen Sie die zwei Schrauben (M2x2) [1] und heben Sie die Tastatur von der Tastaturauflage. Entfernen und Einbauen von Komponenten...

  • Seite 90: Einbauen Der Tastatur

    Identifier GUID-328D4D00-B0E9-4F02-8C0E-30482DA6CCD3 Version Status Translation Validated Einbauen der Tastatur ANMERKUNG: Die Tastatur verfügt über mehrere Ausrichtpunkte an der Gitterseite, die zum Sichern und Einpassen in die Ersatztastatur fest nach unten gedrückt werden müssen. Richten Sie die Tastatur an der Tastaturauflage aus [1] und bringen Sie die beiden Schrauben (M2x2) wieder an [2]. Entfernen und Einbauen von Komponenten...
  • Seite 91 2. Setzen Sie die Tastaturbaugruppe in die Handballenstütze [1] und befestigen Sie sie mit den 19 Schrauben (M1,6x2) [2]. ANMERKUNG: Diese Abbildung zeigt die Demontage einer Carbonfaservariante. Eine Aluminiumvariante dieses Modell verfügt über 25 M1,6x2-Schrauben, mit denen die Tastaturbaugruppe an der Handballenstützenbaugruppe befestigt ist. 3.

  • Seite 92: Handballenstütze

    ANMERKUNG: Tastaturen mit Hintergrundbeleuchtung besitzen ein zusätzliches Hintergrundbeleuchtungskabel, das an das Touchpadmodul angeschlossen wird. 1. Installieren Sie den Netzschalter. 2. Setzen Sie die Knopfzelle ein. 3. Bauen Sie die Systemplatine ein. 4. Installieren Sie die Bildschirmbaugruppe. 5. Installieren Sie den Netzadapterabschluss. 6.
  • Seite 93 5. Entfernen Sie die SSD. 6. Entfernen Sie die WLAN-Karte. 7. Entfernen Sie die Kühlkörper-/Lüfterbaugruppe. 8. Entfernen Sie den Netzadapteranschluss. 9. Entfernen Sie die LED-Tochterplatine. 10. Entfernen Sie den Lautsprecher. 11. Entfernen Sie die Bildschirmbaugruppe. 12. Entfernen Sie dieTouchpadtasten. 13. Entfernen Sie die Systemplatine. 14.

  • Seite 94: Kapitel 5: System-Setup

    Identifier GUID-E8E05C46-BC9D-4CF1-AC84-34B87FDCCFB7 Version Status Translation Validated System-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Vor der Verwendung des BIOS-Setup-Programms sollten Sie die Informationen des BIOS-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können.

  • Seite 95: Navigationstasten

    Identifier GUID-F448DD64-1B07-4857-A446-42E313A39CC8 Version Status Translation Validated Navigationstasten ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam. Tabelle 2. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder...

  • Seite 96: Allgemeine Optionen

    Identifier GUID-11C484E0-CB99-446E-B60A-6935C7C694BE Version Status Translation Validated Allgemeine Optionen Tabelle 3. Allgemein Option Beschreibung System Information In diesem Abschnitt werden die primären Hardwarefunktionen des Computers aufgelistet. Die Optionen sind: ● System Information ○ BIOS-Version ○ Service Tag ○ Asset Tag ○ Ownership Tag ○...

  • Seite 97: Systemkonfiguration

    Tabelle 3. Allgemein (fortgesetzt) Option Beschreibung ○ Audio-Controller ○ Wi-Fi Device ○ Bluetooth Device Battery Information Zeigt den Akkustatus und den mit dem Computer verbundenen Netzteiltyp an. Startreihenfolge Erlaubt es Ihnen festzulegen, in welcher Reihenfolge der Computer nach einem Betriebssystem sucht. Die Optionen sind: ●...
  • Seite 98 ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Dell Type-C Dock Configuration Ermöglicht die Verbindung mit Dell Docks der Reihe WD und TB (Typ-C-Docks), unabhängig von der USB- und Thunderbolt- Adapterkonfiguration. Diese Option ist standardmäßig aktiviert. Thunderbolt™ Adapter Configuration Ermöglicht die Aktivierung bzw.
  • Seite 99 Tabelle 4. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung Modus für die Auflistung mit BIOS Assist (das automatische Umschalten ist deaktiviert). ANMERKUNG: Ein Neustart ist erforderlich, damit diese Änderungen übernommen werden. USB PowerShare Mit dieser Option wird das Verhalten der Funktion USB PowerShare aktiviert/deaktiviert.

  • Seite 100: Optionen Im Bildschirm „Video

    Tabelle 4. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung ● 1 minute (1 Minute) ● 5 minutes (5 Minuten) ● 15 minutes (15 Minuten) ● Never Open ANMERKUNG: Die Option ist in Systemen mit optionaler Tastatur mit Hintergrundbeleuchtung vorhanden. Unobtrusive Mode Wenn diese Option aktiviert ist, werden beim Drücken der Tasten Fn+F7 alle Licht- und Tonausgaben des Systems ausgeschaltet.

  • Seite 101: Security (Sicherheit)

    Tabelle 5. Video (fortgesetzt) Option Beschreibung ● Enabled — Default: Wenn diese Option aktiviert ist, wird der Datenschutzfilter auf den integrierten Bildschirm angewendet und kann zwischen dem öffentlichen und privaten Modus über die Tastenkombination Fn+F9 auf der integrierten Tastatur umgeschaltet werden. ●...
  • Seite 102 Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung Password Change Ermöglicht Ihnen, das Systemkennwort zu ändern, wenn das Administrator-Kennwort festgelegt ist. ● Allow Non-Admin Password Changes (Änderung des Passworts durch Benutzer ohne Administratorrechte zulassen) Diese Option ist standardmäßig aktiviert. UEFI Capsule Firmware Mit dieser Option können Sie das System-BIOS über UEFI Capsule-Aktualisierungspakete aktualisieren.

  • Seite 103: Sicherer Start

    Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Das Festplattenkennwort muss gelöscht werden, damit die Einstellung geändert werden kann. SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. ● SMM Security Mitigation Diese Option ist standardmäßig nicht aktiviert. Identifier GUID-47F1941D-562E-4C3E-98C3-0044C7F664C2 Version...

  • Seite 104: Performance (Leistung)

    Tabelle 8. Intel Software Guard-Erweiterungen (fortgesetzt) Option Beschreibung Klicken Sie auf eine der folgenden Optionen: ● Disabled (Deaktiviert) ● Enabled (Aktiviert) ● Software controlled – Standardeinstellung Enclave Memory Size Mit dieser Option wird SGX Enclave Reserve Memory Size festgelegt. Klicken Sie auf eine der folgenden Optionen: ●...

  • Seite 105: Energiemanagement

    Diese Option ist standardmäßig nicht aktiviert. USB Wake Support Ermöglicht Ihnen das Aktivieren von USB-Geräten, um das System aus dem Standby-Modus zu holen. ● Wake on Dell USB-C Dock Diese Option ist standardmäßig aktiviert. Wireless Radio Control Wenn sie aktiviert ist, erkennt diese Funktion die Verbindung des Systems mit einem kabelgebundenen Netzwerk und deaktiviert daraufhin die ausgewählten Funkverbindungen (WLAN und/oder WWAN).

  • Seite 106: Post-Funktionsweise

    Beschreibung ● Adaptive (Adaptiv) – Standardeinstellung ● Standard – Lädt die Batterie vollständig mit Standardgeschwindigkeit auf. ● ExpressCharge – der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. ● Primarily AC use (Primäre Wechselstromverwendung). ● Benutzerdefiniert.

  • Seite 107: Verwaltungsfunktionen

    Tabelle 11. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Full Screen Logo Mit dieser Option kann ein Vollbildschirmlogo angezeigt werden, wenn das Bild mit der Bildschirmauflösung übereinstimmt. ● Enable Full Screen Logo (Vollbildschirmlogo aktivieren) Diese Option ist standardmäßig nicht aktiviert. Warnings and Errors Ermöglicht die Auswahl verschiedener Optionen für den POST-Prozess, sodass, wenn Warnungen oder Fehler auftreten, dieser entweder angehalten wird, bis eine Benutzereingabe erfolgt, bei Warnungen fortgesetzt und bei Fehlern unterbrochen oder in beiden Fällen fortgesetzt wird.

  • Seite 108: Wireless-Optionen

    Tabelle 13. Virtualization Support (Virtualisierungsunterstützung) (fortgesetzt) Option Beschreibung VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von Intel VT für direkten E/A bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor). ● Enable VT for Direct I/O Diese Option ist standardmäßig aktiviert. Trusted Execution Diese Option legt fest, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen Hardwarefunktionen der Intel®...

  • Seite 109: Systemprotokolle

    System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie durch Suchen in der Knowledgebase- Ressource unter www.dell.com/support. 1. Rufen Sie die Website www.dell.com/support auf.

  • Seite 110: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Identifier GUID-788E5D66-C463-49A4-AA6C-01C115A999F3 Version Status Translation Validated Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 111: System- Und Setup-Kennwort

    Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. Wenn die Option aufgeführt ist, unterstützt das BIOS diese BIOS-Aktualisierungsoption.

  • Seite 112: Zuweisen Eines System-Setup-Kennworts

    Identifier GUID-55692FF4-8123-44BA-9509-1D40CE5120E5 Version Status Translation Validated Zuweisen eines System-Setup-Kennworts Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F12. 1.

  • Seite 113: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    Version Status Translation Validated Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

  • Seite 114: Kapitel 6: Fehlerbehebung

    Unterstützung und weitere Anweisungen zu erhalten. ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Fehlerbehebung...

  • Seite 115: Diagnose Der Dell Supportassist-Systemleistungsprüfung Vor Dem Start

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...

  • Seite 116: Integrierter Selbsttest (Built-In Self-Test, Bist)

    Identifier GUID-63D84CDD-B1BB-4328-A95F-B0B3636FE589 Version Status Translation Validated Integrierter Selbsttest (Built-In Self-Test, BIST) Identifier GUID-F469BC97-A2A3-4314-9699-094F5E44F880 Version Status Translation Validated M-BIST M-BIST ist ein integrierter Selbsttest für die Hauptplatine, der als Diagnosetool dient und die Genauigkeit der Diagnose von Fehlern des auf der Hauptplatine integrierten Controllers verbessert. ANMERKUNG: M-BIST kann manuell vor dem POST (Power-On Self-Test;...

  • Seite 117: Integrierter Lcd-Selbsttest (Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 118: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 119: Sicherungsmedien Und Wiederherstellungsoptionen

    Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

  • Seite 120: Kapitel 7: Wie Sie Hilfe Bekommen

    Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
