GILGEN SLX-D Betreiberhandbuch

Automatische schiebetür

Inhaltsverzeichnis

Quicklinks

Kom.-Nr.

..................................................

Betreiber

............................................................................................................................................................

Betriebsort

............................................................................................................................................................

Automatische Schiebetür

SLX-D

Betreiberhandbuch

Original

Pos.

0638-999/05k

2017.10

.......................................

Baujahr

...........................

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für GILGEN SLX-D

Seite 1 Automatische Schiebetür SLX-D Betreiberhandbuch Original Kom.-Nr........... Pos........Baujahr ......Betreiber ................................Betriebsort ................................0638-999/05k 2017.10...
Seite 2: Inhaltsverzeichnis
SLX-D Betreiberhandbuch INHALTSVERZEICHNIS ALLGEMEINES .......................... 4 Zielgruppe ........................4 1.2 Aufbewahrungsort des Betreiberhandbuches ............... 4 Adressen ........................4 SICHERHEIT ..........................5 2.1 Bestimmungsgemässe Verwendung ................5 2.2 Sicherheitshinweise ....................... 5 2.3 Sicherheitsvorschriften ....................5 2.3.1 Grundsätze ...................... 5 2.3.2 Service ......................6 2.3.3 Sicherheitseinrichtungen ................
Seite 3 SLX-D Betreiberhandbuch SERVICE ..........................20 5.1 Pflege/Kontrollen durch den Betreiber ................ 20 5.1.1 Ausschalten ....................20 5.1.2 Pflege ......................20 5.1.3 Kontrollen ...................... 21 5.2 Wartung/Prüfung durch den Kundendienst ..............21 STÖRUNGSBEHEBUNG ......................22 Mit D-BEDIX / KOMBI-D-BEDIX / BEDiX ................ 22 6.1.1 Fehler-Anzeige ....................22 6.1.2...
Seite 4: Allgemeines
Aufbewahrungsort des Betreiberhandbuches Das Betreiberhandbuch wird dem Betreiber ausgehändigt. Er hat dieses griffbereit aufzubewah- ren. Dem Betreiber übergeben Datum ....... Unterschrift ....... Adressen Vertriebspartner/ Kundendienst Hersteller Gilgen Door Systems AG Freiburgstrasse 34 CH-3150 Schwarzenburg Tel. +41 31 734 41 11 +41 31 734 43 79 www.gilgendoorsystems.com info@gilgends.com 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 4 von 27...
Seite 5: Sicherheit
SLX-D Betreiberhandbuch SICHERHEIT Bestimmungsgemässe Verwendung Der Türantrieb SLX-D ist ausschliesslich für den Betrieb von Schiebeflügeln vorgesehen. Ein anderer oder darüber hinausgehender Gebrauch gilt als nicht bestimmungsgemäss und ist nicht erlaubt! Bei nicht bestimmungsgemässer Verwendung können Gefahren für den Benutzer oder Schäden an der Anlage entstehen. Für diese lehnt der Hersteller jegliche Haftung ab! Sicherheitshinweise In dieser Anleitung werden folgende Symbole und Hinweise zur Warnung vor Restgefahren einge- setzt: Warnung: Wenn Leib und Leben in Gefahr sind. Achtung: Wenn Material beschädigt werden kann oder die Funktion beeinträchtigt wird. Hinweis: Für Tipps, welche die Arbeit erleichtern. Sicherheitsvorschriften 2.3.1 Grundsätze • Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln berechnet, konstruiert und hergestellt worden. Sie darf nur in einwandfreiem Zustand, unter...
Seite 6: Service
SLX-D Betreiberhandbuch 2.3.2 Service Um die Sicherheit von Personen jederzeit zu gewährleisten, muss die Anlage vor der ersten In- betriebnahme und während des Betriebes mindestens einmal jährlich von einem Sachkundigen gewartet und auf ihren sicheren Zustand geprüft werden. Die korrekte Wartung/Prüfung muss mit Datum und Unterschrift im Prüfbuch bestätigt werden. 2.3.3 Sicherheitseinrichtungen Es dürfen keine Sicherheitseinrichtungen überbrückt, umgangen oder ausser Betrieb gesetzt wer- den. Defekte Sicherheitseinrichtungen dürfen für den Weiterbetrieb der Anlage nicht unwirksam gemacht werden. 2.3.4 Störungen Beim Auftreten von Störungen, welche die Personensicherheit beeinträchtigen, muss die Anlage ausser Betrieb gesetzt werden. Sie darf erst wieder in Betrieb genommen werden, wenn die Stö- rung fachgerecht behoben und die Gefahr beseitigt ist. 2.3.5 Zubehör/Ersatzteile Die sichere und störungsfreie Funktion der Anlage wird nur zusammen mit der Verwendung von original Gilgen Zubehör/Ersatzteilen garantiert. Für resultierende Schäden aus eigenmächtigen Veränderungen der Anlage oder Einsatz von fremdem Zubehör/Ersatzteilen, lehnt Gilgen jede Haftung ab. 2.3.6 Schiebeflügel Durchsichtige Schiebeflügel (oder deren Oberflächen) müssen deutlich erkennbar sein, z.B. durch dauerhafte Kennzeichnung oder eingefärbte Werkstoffe. 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 6 von 27...
Seite 7: Produktbeschreibung
SLX-D Betreiberhandbuch PRODUKTBESCHREIBUNG Allgemeines Der Türantrieb SLX-D ermöglicht das automatische Öffnen und Schliessen von 1-flügligen Schiebe- türen: • Für hermetisch abschliessende Schiebetüren. • Absenk-Schwenkmechanismus. • Kombinierbar mit Türen in klinisch reinen Räumen, für Schallisolation oder Wärmedämmung. Eine Schiebetüranlage kann aus nachfolgend bezeichneten Elementen bestehen: A ATC* Bedienungselement B Wipptaster* Bedienungselement C D- oder C-BEDIX* Bedienungselement D BEDiX* Bedienungselement E SAFESCAN-PI* Sicherheitselement F COMBISCAN-PI* Sensor G COMBISCAN-SM* Sensor H Türantrieb I Schiebeflügel...
Seite 8: Normalbetrieb
SLX-D Betreiberhandbuch Normalbetrieb Die Öffnung der Tür erfolgt automatisch über Impulsgeber oder manuell über Drucktaster. Die Schliessung erfolgt nach Ablauf der eingestellten Offenhaltezeit. Bei Netzausfall bleibt die Tür in dem Zustand, den sie beim Eintreten des Netzausfalles hatte, ste- hen. War sie unverriegelt oder offen, können die Schiebeflügel von Hand bewegt werden. War die Tür verriegelt, muss zuerst die Handentriegelung betätigt werden, bevor die Schiebeflügel bewegt werden können (siehe Kapitel "Handentriegelung"). Sobald das Netz wieder Spannung führt, geht der Antrieb (nach einer langsamen Öffnungs- oder Schliessfahrt) in den Normalbetrieb über. Optionen 3.3.1 Notbatterie Mit Notbatterie funktioniert die Tür bei Net- zausfall während 15...30 Minuten normal weiter. Wenn die Notbatterie ihre untere Kapazitäts- grenze erreicht hat, führt die Tür eine letzte Öffnung oder Schliessung aus (je nach Grundein- stellung). Danach schaltet sich die Anlage aus. In der Betriebsart NACHT schaltet sich die Anla- ge bei Netzausfall sofort aus. Dadurch wird die Notbatterie bei längerem Netzausfall nicht auf deren Kapazitätsgrenze entladen. 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 8 von 27...
Seite 9: Not-Stopp-Taster
SLX-D Betreiberhandbuch 3.3.2 NOT-STOPP-Taster Installation je nach landesüblicher Vorschrift. Die Betätigung des NOT-STOPP-Tasters führt zum sofortigen Halt der Schiebeflügel. Sie lassen sich anschliessend frei bewegen. Durch eine kurze Rechts-Drehung wird der NOT- STOPP-Taster wieder gelöst. Warnung: Der NOT-STOPP-Taster muss jederzeit gut sichtbar und zugänglich sein.  Hinweis: Wenn der NOT-STOPP-Taster betä- tigt wurde, wird dies auf dem BEDiX (Option) mittels POP UP-Meldung signalisiert. 3.3.3 Verriegelung/Handentriegelung Handentriegelung intern Im Notfall oder bei Netzausfall (ohne die Option Batteriebetrieb) lässt sich die geschlossene Tür, durch Ziehen an der roten Handentriegelung resp. Fernhandentriegelung und gleichzeitigem Aufschieben der Schiebeflügel, öffnen. Bei Türen zu einem Raum ohne zweiten Zugang, ist auf der Aussenseite der Tür eine abschliess- bare Fernhandentriegelung angebracht.  Warnung: Die Handentriegelungen müssen...
Seite 10: Bedienungselemente
SLX-D Betreiberhandbuch Bedienungselemente Mögliche Bedienungselemente sind: • Interner Bewegungsmelder • Externer Bewegungsmelder • Drahtlose Bedieneinheit • Tastenprogrammschalter • Functional KEY • Schlüsselschwenktaster • Drucktaster • Infrarot-Lichttaster • Wipptaster • Fussdruckkontakt Sicherheitseinrichtungen Die erforderlichen Sicherheitselemente müssen gemäss den EU-Richtlinien sowie den länderspe- zifischen Sicherheitsvorschriften installiert werden. Achtung: Wir empfehlen Sicherheitselemente aus dem Gilgen-Sortiment einzusetzen. Für fremde Elemente übernimmt Gilgen keine Funktionsgarantie! Mögliche Sicherheitselemente sind: • Interner Bewegungsmelder Absicherung Haupt-/Nebenschliesskante • Externer Bewegungsmelder Absicherung Haupt-/Nebenschliesskante • NOT-STOPP-Taster...
Seite 11: Technische Daten
SLX-D Betreiberhandbuch Technische Daten Kraftübertragung Zahnriemen Drehzahl Zahnriemenpoulie 40...330 min Betriebsspannung 230 VAC (+6 %/-10 %), 50...60 Hz 115 VAC (+6 %/-10 %), 50...60 Hz Steuerspannung 24 VDC (1 A) Leistungsaufnahme max. 280 W Umgebungstemperatur -15...+50 °C wenn Anlage permanent am Stromnetz angeschlossen bleibt Einsatz nur in trockenen Räumen max. relative Feuchtigkeit 70 % Schutzart IP 23 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 11 von 27...
Seite 12: Bedienung

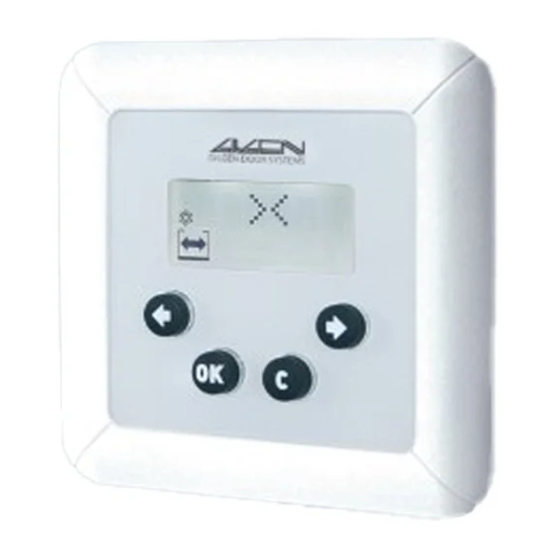

SLX-D Betreiberhandbuch BEDIENUNG D-BEDIX (Option) Mit dem D-BEDIX lassen sich die Betriebsarten direkt anwählen. Zudem können die wichtigsten Türeinstellungen auf einfache Weise vorgenom- men werden. Über das Display werden die Betriebsarten, Menüeinstellungen und mögliche Fehler über- sichtlich dargestellt. Pro Türanlage lässt sich nur ein D-BEDIX an- schliessen. 4.1.1 Tasten C-Taste (Cancel) • Menü verlassen • Eingabe annulieren OK-Taste • Bestätigen der Auswahl • Bestätigen der Eingabe Pfeil-Tasten • In den Menüs navigieren • kurzer Doppeltastendruck = Einstieg in Menü-Ebene 4.1.2 Symbole Öffnungsbreite...
Seite 13: Betriebsarten
SLX-D Betreiberhandbuch 4.1.3 Betriebsarten Mit dem D-BEDIX sind folgende Betriebsarten wählbar: AUTOMAT Automatischer Betrieb (Sommer- oder Winteröffnung). Die Anlage ist nicht verriegelt. NACHT Die Anlage ist verriegelt*. Als Öffungsbefehl werden nur Schlüsselschwenktaster oder F-KEYs (mit Key-Funktion) akzeptiert. Die verzögerte Nachtumschaltung kann mittels Parameter Tvn gewählt werden. Funkti- on: Wird aus einer beliebigen Betriebsart auf Betriebsart NACHT umgeschaltet, bleibt der innere Radar noch um die gewählte Zeit Tvn aktiv (AUSGANG). OFFEN Die Anlage öffnet und bleibt offen stehen. HAND Die Anlage bleibt stehen. Die Schiebeflügel sind frei und können von Hand verschoben werden. AUSGANG Einbahnverkehr von innen nach aussen. Die Anlage ist verriegelt* (Ladenschluss-Schaltung). * Sofern die Verriegelung (Option) eingebaut ist. 4.1.4 Anzeige Türposition Auf dem D-BEDIX-Display werden folgende Türpositionen angezeigt: >##< Zu und verriegelt* >< << >> Am Öffnen >>...
Seite 14: Menü-Ebene
SLX-D Betreiberhandbuch 4.1.5 Menü-Ebene Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste gewünschter Menü-Punkt anwählen. Mittels OK-Taste bestätigen. Display Beschreibung Einstellbereich Winter (reduzierte Öffnungsbreite) Sommer (ganze Öffnungsbreite) RESET? Neueinrichten des Antriebes Offenhaltezeit Tag 0...45 s (Standard 1 s) Offenhaltezeit Nacht 0...45 s (Standard 5 s) Verzögerungszeit Nachtumschaltung 0...90 s Reduzierte Öffnungsbreite (Winter) 10...100 % Öffnungsgeschwindigkeit 50...800* mm/s Schliessgeschwindigkeit 50...800* mm/s VERS ? Software-Version CYCLE? Anzahl Öffnungszyklen LOCK ? Tastensperre einschalten...
Seite 15: Einstell-Beispiele
SLX-D Betreiberhandbuch 4.1.6 Einstell-Beispiele Betriebsart ändern Mittels Pfeiltaste gewünschtes Symbol anwählen (Symbol blinkt). Mittels OK-Taste bestätigen (Rahmen/Balken wechseln). Betriebsart vormerken Ein übergeordneter Schalter ist aktiv und gibt die Betriebsart vor (nur Auswahlrahmen ist sicht- bar, Balken steht unter vorgemerkter Betriebsart). Es kann nun die Betriebsart gewählt werden, welche nach Aufhebung des übergeordneten Schalters aktiv sein soll: Mittels Pfeiltaste gewünschtes Symbol anwählen (Symbol blinkt). Mittels OK-Taste bestätigen (Balken wechselt). Tastensperre einschalten Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste LOCK anwählen. Mittels Doppeltastendruck C-Taste und Pfeiltaste rechts bestätigen. LOCK ? Tastensperre temporär ausschalten (60 s) Kurzer Doppeltastendruck C-Taste und Pfeiltaste rechts. Tastensperre ausschalten Kurzer Doppeltastendruck C-Taste und Pfeiltaste rechts. Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste UNLOCK anwählen. Mittels Doppeltastendruck C-Taste und Pfeiltaste rechts bestätigen. UNLOCK Sommeröffnung/Winteröffnung Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels OK-Taste den Wechsel bestätigen. 0638-999/05k 0638-999-05---08k_2017.10.indd...
Seite 16: Fehler-Anzeige
SLX-D Betreiberhandbuch Parameter (Offenhaltezeit Tag) Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste To anwählen. Mittels OK-Taste bestätigen. Mittels Pfeiltaste Wert verändern. Mittels OK-Taste bestätigen. Reset Kurzer Doppeltastendruck Pfeiltasten (= Einstieg in Menü-Ebene). Mittels Pfeiltaste Reset anwählen. Mittels OK-Taste bestätigen. RESET? Display-Reset D-BEDIX C-Taste während 3 Sekunden gedrückt halten. D-BEDIX startet neu auf (die Tür richtet sich aber nicht neu ein). 4.1.7 Fehler-Anzeige Bei einem Fehler wird auf dem Display ERROR angezeigt. Danach wird die aktuelle Fehler-Nr. angezeigt (z.B. E 703). Wenn kein weiterer Fehler anliegt wird END angezeigt (Fehlerliste: siehe Kapitel Störungsbehe- bung). Dieser Ablauf wiederholt sich so lange, bis der Fehler behoben wurde. ERROR: 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 16 von 27...
Seite 17: Kombi-D-Bedix (Option)
SLX-D Betreiberhandbuch KOMBI-D-BEDIX (Option) Das KOMBI-D-BEDIX enthält zusätzlich zu den Funktionen des D-BEDIX einen Schlüsselschalter (Rund- oder Profilzylinder) mit folgender Funk- tion: Sperrung des KOMBI-D-BEDIX gegen unbefugte Betätigung. Frei Gesperrt Rundzylinder Profilzylinder KABA 1514 KESO 21.214.040 SEA1.043.0 verstellbarer Nocken E 200 DOM 2222H ix5 Mitnehmer 8-fach umschaltbar DOM 333 ix-5 Mitnehmer 8-fach umschaltbar KESO 11.014.045 KESO 21.014.045...
Seite 18: C-Bedix (Option)
SLX-D Betreiberhandbuch C-BEDIX (Option) Mit dem C-BEDIX lassen sich die Betriebsarten direkt anwählen. Mögliche Fehler werden mittels roter LED angezeigt. Das C-BEDIX wird über den CAN-Bus an der Antriebs- steuerung angeschlossen. Es können maximal 2 C-BEDIX angeschlossen werden. 4.3.1 Betriebsart-Tasten Das C-BEDIX besitzt folgende Betriebsart-Tasten mit integrierten grünen LED: HAND NACHT AUTOMAT AUSGANG OFFEN Deren Funktion ist analog der D-BEDIX-Betriebsarten. Nach Aktivierung der Taste NACHT blinkt deren integrierte LED solange, bis die Tür verriegelt ist. 4.3.2 Fehler-Anzeige Die rote LED ERROR auf dem C-BEDIX: • leuchtet dauernd...
Seite 19: Kombi-C-Bedix (Option)
SLX-D Betreiberhandbuch KOMBI-C-BEDIX (Option) Das KOMBI-C-BEDIX enthält zusätzlich zu den Funktionen des C-BEDIX einen Schlüssel s chalter (Rund- oder Profilzylinder) mit folgenden Funk- tionen: Sperrung des KOMBI-C-BEDIX gegen unbefugte Betätigung. Frei Gesperrt Rundzylinder Profilzylinder KABA 1514 KESO 21.214.040 SEA1.043.0 verstellbarer Nocken E 200 Wird die Sperrung eingeschaltet, leuchten alle DOM 2222H ix5 Mitnehmer 8-fach umschaltbar DOM 333 ix-5 Tasten kurz auf (Bestätigung der Sperrung).
Seite 20: Service
SLX-D Betreiberhandbuch SERVICE Pflege/Kontrollen durch den Betreiber Warnung: Bevor an der Schiebetüranlage gearbeitet wird, diese ausser Betrieb setzen! 5.1.1 Ausschalten • Betriebsart HAND wählen oder • NOT-STOPP-Taster (Option) betätigen. 5.1.2 Pflege • Boden im Bereich der Schiebeflügel reinigen. • Glasschiebeflügel mit handelsüblichem Glasreiniger oder mildem Seifenwasser reinigen. • Antriebskasten, Rahmen und Verschalung äusserlich mit feuchtem Lappen reinigen. Warnung: Der Antriebskastenbereich darf nicht mit fliessendem Wasser oder Hochdruckreiniger gereinigt werden. Achtung: Für die Reinigung dürfen keine Metallbürsten und keine chemischen Mittel eingesetzt werden. 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 20 von 27...
Seite 21: Kontrollen
SLX-D Betreiberhandbuch 5.1.3 Kontrollen Die Kontrollen müssen periodisch erfolgen, mindestens alle 2 Monate (Kontrolle der verschiede- nen Elemente, soweit diese vorhanden sind): • Öffnungselement (Radar) testen: Gehen Sie mit normaler Geschwindigkeit auf die Tür zu. Wenn Sie ca. 1,5 m von der Tür entfernt sind, muss der Öffnungsvorgang beginnen. Wenn Sie die Tür erreichen, muss diese zu 80 % geöffnet sein. Der Radar muss über die ganze Öffnungsbreite wirksam sein. Der Radar befindet sich innen und aussen am Antrieb. • Lichtschranke testen: Lösen Sie mit einem Öffnungselement einen Öffnungsimpuls aus. Sobald sich die Tür schliesst, unterbrechen Sie mit Ihrer Hand den Lichtschrankenstrahl: die Tür muss reversieren. Die Licht- schranke ist in den Vertikalprofilen, links und rechts der Türöffnung eingebaut. • Anwesenheitssensor testen: Stehen Sie in den Durchgangsbereich der Tür. Solange Sie sich in diesem Bereich aufhalten, darf sich die Tür nicht schliessen. Der Anwesenheitssensor muss über den ganzen Bereich wirksam sein. Der Anwesenheitssensor befindet sich innen und aussen am Antrieb. • Überprüfen, ob der Bewegungsbereich der Schiebeflügel frei von Hindernissen ist, diese recht- zeitig abbremsen und in der Offen-/Zu-Position nicht gegen den Endanschlag prallen. • Schiebeflügel von Hand verschieben und auf ungewohnte Schleif- oder Kratzgeräusche überprü- fen. • Zustand der Dichtgummis auf den Schliesskanten und Hinterkanten der Schiebeflügel prüfen. • Funktion, Zugänglichkeit und Kennzeichnung der Handentriegelung (Option) sowie des Not- Stopp-Tasters (Option) prüfen. • Korrekte Befestigung der Antriebskasten-Verschalung überprüfen.
Seite 22: Störungsbehebung
SLX-D Betreiberhandbuch STÖRUNGSBEHEBUNG Mit D-BEDIX / KOMBI-D-BEDIX / BEDiX 6.1.1 Fehler-Anzeige Die Steuerung erkennt verschiedene Fehlersituationen/-zustände und signalisiert diese mit einer Fehler-Nr. auf dem D-BEDIX / KOMBI-D-BEDIX / BEDiX. Fatale Fehler (Tür steht still) werden beim Einschalten automatisch auf dem Display angezeigt. 6.1.2 Reset durchführen Bevor ein Reset durchgeführt wird, sollte die Fehler-Nr. aufgeschrieben werden. • nach Auswahl und Bestätigung mittels OK-Taste richtet sich der Antrieb neu ein. Kann der Fehler nicht behoben werden, ist der Kundendienst zu benachrichtigen (Adresse: siehe Kapitel 1). Hinweis: Für eine genaue Fehlerdiagnose benötigt der Kundendienst in jedem Fall die Fehler-Nr.! Hier erhalten Sie auch weitere Instruktionen, wie der Fehler allenfalls zu beheben ist und ob ein Kundendiensteinsatz notwendig wird. Mit C-BEDIX / KOMBI-C-BEDIX 6.2.1 Fehler-Anzeige Die rote LED ERROR auf dem C-BEDIX resp. KOMBI-C-BEDIX: • leuchtet dauernd...
Seite 23: Fehlverhalten Ohne Fehler-Nr
SLX-D Betreiberhandbuch Fehlverhalten ohne Fehler-Nr. Fehlverhalten Mögliche Ursache Abklärung/Abhilfe Tür öffnet nicht Netzausfall/Notbatterie Netzsicherung entladen kontrollieren/ersetzen Betriebsart Betriebsart HAND/NACHT AUTOMAT wählen Bedienungselement Öffnung über anderes defekt (Sensor/Radar/ Bedienungselement Kontaktteppich, usw.) (aussen/innen) versuchen NOT-STOPP betätigt NOT-STOPP lösen/ ev. RESET durchführen Tür schliesst nicht/ Betriebsart Betriebsart nicht vollständig OFFEN/HAND AUTOMAT wählen Schliessvorgang Hindernis entfernen behindert (Bodenführung verschmutzt?) Handentriegelung Handentriegelung in betätigt...
Seite 24: Ausserbetriebsetzung
SLX-D Betreiberhandbuch AUSSERBETRIEBSETZUNG Für die Ausserbetriebsetzung müssen keine speziellen Vorkehrungen getroffen werden. Wird die Schiebetüranlage länger als 1 Monat nicht benützt, empfiehlt es sich, den Netzstecker (und falls vorhanden Batteriestecker) herauszuziehen. Achtung: Dabei muss die Tür auf der Betriebsart NACHT stehen, damit die Batterie (Option) nicht entladen wird. Dauert der Betriebsunterbruch länger als 1 Jahr, muss bei Anlagen mit Notbatterie einmal jährlich der Batteriestecker und das Netzkabel für mindestens 24 Stunden eingesteckt werden, damit die Batterie nachgeladen wird. Für die Wiederinbetriebnahme genügt das Einstecken des Netzkabels/Batteriesteckers und die Wahl der Betriebsart. Wurde die Schiebetüranlage länger als 3 Monate ausser Betrieb gesetzt empfehlen wir, die Wiederinbetriebnahme durch Ihren Kundendienst durchführen zu lassen (Adresse: siehe Kapitel 1). Achtung: Wird die Wiederinbetriebnahme bei tiefen Temperaturen durchgeführt, muss die Anla- ge 1...2 Stunden vor der definitiven Einrichtfahrt eingeschaltet werden (Erwärmung auf Betriebstemperatur). 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 24 von 27...
Seite 25: Entsorgung
SLX-D Betreiberhandbuch ENTSORGUNG Die umweltgerechte Entsorgung der Anlage wird durch Trennen der Werkstof- fe und deren Zuführung zur Wiederverwertung vorgenommen. Es sind keine besonderen Umweltschutzmassnahmen erforderlich. Die örtlich gültigen Gesetzes-Vorschriften sind jedoch einzuhalten! Soll eine Anlage demontiert und entsorgt werden, empfehlen wir Ihnen, diese Arbeiten durch Ihren Kundendienst gegen Verrechnung ausführen zu lassen. Dieser stellt eine umweltgerechte Entsorgung sicher. 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 25 von 27...
Seite 26: Einstellungen Durch Den Kundendienst
SLX-D Betreiberhandbuch EINSTELLUNGEN DURCH DEN KUNDEN- DIENST ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................0638-999/05k 0638-999-05---08k_2017.10.indd Seite 26 von 27...
Seite 27: Anhang
SLX-D Betreiberhandbuch ANHANG Im Anhang dieses Betreiberhandbuches befinden sich nachfolgende Dokumente: • Einbauerklärung gemäss Maschinenrichtlinie • Konformitätserklärung gemäss Maschinenrichtlinie 0638-999/05k 0638-999-05---08k_2017.10.indd Seite 27 von 27...
