Beckhoff SCT3 Serie Dokumentation

Beckhoff SCT3 Serie Dokumentation

3-phasen-durchsteck-stromwandler
Vorschau ausblenden Andere Handbücher für SCT3 Serie:
Dokumentation | DE
SCT3xxx
3-Phasen-Durchsteck-Stromwandler
03.01.2023 | Version: 1.4
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff SCT3 Serie

  • Seite 1 Dokumentation | DE SCT3xxx 3-Phasen-Durchsteck-Stromwandler 03.01.2023 | Version: 1.4...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort............................... 5 Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise ..........................  6 2 Produktübersicht ............................ 8 Einführung ............................ 8 Grundlagen Stromwandler ........................  9 Produktkategorien SCTxxxx-Stromwandler .................. 14 Hinweise zur Klassengenauigkeit SCT-Wandler................ 23 3 Technische Daten ...........................  24 SCT31xx | 3-Phasen-Durchsteck-Stromwandler, Baugröße 1............ 24 3.1.1 SCT31xx | Allgemein......................
  • Seite 4 Inhaltsverzeichnis Version: 1.4 SCT3xxx...
  • Seite 5: Vorwort

    , XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und...
  • Seite 6: Sicherheitshinweise

    Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist.
  • Seite 7 Vorwort Sicherheitshinweise Stromwandler Folgende Punkte sind zu beachten: • Die geltenden Gesetze, Normen und Bestimmungen. • Der Stand der Technik zum Zeitpunkt der Installation. • Die Regeln der Technik. • Die Bedienungsanleitung. • Die Tatsache, dass eine Bedienungsanleitung nur allgemeine Bestimmungen ausführen kann und dass diese Bestimmungen beachtet werden müssen.
  • Seite 8: Produktübersicht

    Produktübersicht Produktübersicht Einführung SCTxxxx | Stromwandler für die Energiemessung Abb. 1: SCT-Stromwandler Die SCT-Stromwandler bieten die Möglichkeit, zuverlässige Leistungssensorik als festen Bestandteil der PC- basierten Steuerung direkt im Feld zu implementieren. Dabei können Anwender zwischen zwei Konzepten wählen, die jeweils über verschiedene Bauformen und Leistungsklassen hoch skalierbar und daher für jede Applikation geeignet sind.
  • Seite 9: Grundlagen Stromwandler

    Produktübersicht Grundlagen Stromwandler Im Folgenden werden grundsätzliche Informationen zum Technologiebereich Stromwandler gegeben. Diese sind von allgemeiner Natur, weshalb zwingend zu prüfen ist, inwieweit diese Hinweise auf Ihre spezielle Applikation zutreffen. Funktion und Aufbau Ein Stromwandler ist ein Transformator, der einen Eingangsstrom in ein verarbeitbares Stromsignal am Ausgang transformiert.
  • Seite 10 Produktübersicht Abb. 3: Prinzip eines Wickelstromwandlers WARNUNG Gefährliche Spannungen bei nicht angeschlossener Sekundärseite Die Sekundärwicklung muss an ein Strommessgerät angeschlossen oder kurzgeschlossen sein, da an- sonsten hohe Kernverluste oder gefährliche Spannungen auf der Sekundärseite auftreten können. Vor ei- nem Austausch der Messelektronik im Sekundärkreis ist der Stromwandler also an seinen Sekundäran- schlüssen kurzzuschließen.
  • Seite 11 Produktübersicht Technische Begriffe von Stromwandlern Begriff Erklärung Primärer Bemessungsstrom I Wert des Bemessuungsstroms auf der Primärseite (alternatives Formelzeichen I Sekundärer Bemessungsstrom I Wert des Bemessungsstroms auf der Sekundärseite. Bemessungsleistung S Wert der Scheinleistung (in [VA]), die der Wandler bei sekundärem Bemessungsstrom und Bemessungsbürde an den Sekundärkreis abgeben kann Bemessungsfrequenz f...
  • Seite 12 Produktübersicht Prinzip der Fluxgate-Strommesstechnologie Während alle SCT-Wandler außer den SCT5xxx auf dem oben beschriebenen Trafoprinzip basieren, ist die Technologie der allstromsensitiven Differenzstromwandler eine grundlegend andere. Abb. 4: Prinzip Fluxgate Strommesstechnologie Das Messprinzip der SCT5xxx beruht auf einer Differenzstrommessung von zwei gegensätzlich erregten Kernen im Wandler.
  • Seite 13 Produktübersicht Abb. 5: Charakteristik Fluxgate-Strommesstechnologie Die Detektionswicklung misst nun den induzierten Strom der Erregerwicklung (blau). Ist der Messstrom I prim gleich 0, so werden auch 0 A gemessen, da kein Kompensationsstrom zum Ausgleich generiert wird. Ist der Messstrom I ungleich 0, wird ein Kompensationsstrom durch beide Kerne generiert, der das prim Missverhältnis der Magnetischen Flussdichte B in Kern 1 und Kern 2 wieder kompensiert.
  • Seite 14: Produktkategorien Sctxxxx-Stromwandler

    Produktübersicht Produktkategorien SCTxxxx-Stromwandler Aufschlüsselung der Typenbezeichnung SCT-Stromwandler Abb. 6: Bezeichnungsschlüssel SCT-Stromwandler Version: 1.4 SCT3xxx...
  • Seite 15 Produktübersicht Wickel-Stromwandler Abb. 7: SCT0xxx Um die Leistungsübertragung zu gewährleisten, benötigen Stromwandler mit sinkenden primären Nennströmen ein entsprechend großes Messkernvolumen. Die Abmessungen von Standard-Stromwandlern würden auf Grundlage dieses physikalischen Prinzips schnell an ihre Grenzen stoßen. Die Wickel- Stromwandler SCT0xxx mit galvanischer Trennung sind speziell für diese niedrigen primären Nennströme ausgelegt und kommen bei entsprechenden Applikationen zum Einsatz.
  • Seite 16 Produktübersicht Mini-Durchsteck-Stromwandler Abb. 8: SCT1xxx Der Mini-Durchsteck-Stromwandler SCT1111 kann platzsparend mittels Schnappbefestigung auf einer DIN- Hutschiene positioniert werden und eignet sich damit für Messungen auf engsten Bauräumen, z. B. direkt in der Unterverteilung. Dabei werden zwei Stromwandler auf die Hutschiene aufgerastet, der dritte Stromwandler wird auf die befestigten Stromwandler aufgesteckt.
  • Seite 17 Produktübersicht Durchsteck-Stromwandler Abb. 9: SCT2xxx Die Baureihe SCT2xxx bietet eine große Auswahl an Durchsteck-Stromwandlern für Primärströme von 60 bis 2500 A in sechs Baugrößen und zwei Genauigkeitsklassen. Die innovative schraublose Anschlusstechnik für massive und flexible Leiter ist zeitsparend - Aderendhülsen können hierbei entfallen. SCT3xxx Version: 1.4...
  • Seite 18 Produktübersicht Durchsteck-Stromwandler Genauigkeitsklasse 1, SCT2111 Primärstrom 0…60 A AC bis 0…500 A AC, Sekundärstrom 1 A AC, Max. Durchmesser Rundleiter 25,7 mm (Baugröße 1) Genauigkeitsklasse 0,5, SCT2121 Primärstrom 0…125 A AC bis 0…600 A AC, Sekundärstrom 1 A AC, Max. Durchmesser Rundleiter 25,7 mm (Baugröße 1) Genauigkeitsklasse 1, SCT2211 Primärstrom 0…600 A AC / 750 A AC,...

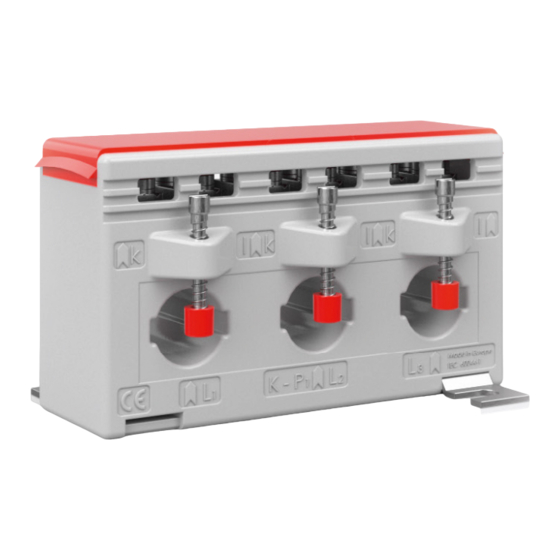

  • Seite 19 Produktübersicht 3-Phasen-Durchsteck-Stromwandler Abb. 10: SCT3xxx Die kompakten 3-Phasen-Durchsteck-Stromwandler SCT3xxx zur direkten Montage unterhalb der gängigen Leistungsschalter messen Primärströme von 3 x 50 bis 3 x 600 A, bei Sekundärströmen von 1 oder 5 A. Die SCT3xxx-Reihe ist durchgängig in Genauigkeitsklasse 1 verfügbar und wird durch die Stromwandler SCT3121-0125 und SCT3121-0150 in Genauigkeitsklasse 0,5 ergänzt.
  • Seite 20 Produktübersicht Durchsteck-Stromwandler für Differenzstrommessung Abb. 11: SCT5xxx Die zunehmende Verbreitung von Gleichstromlasten (z. B. LED-Beleuchtung, Gleichstrom-Motorantriebe, 48-V-Gleichstrom-Bussysteme usw.), dezentraler Gleichstromerzeugung (z. B. PV-Anlagen, USV, Batterien usw.) sowie Hochfrequenzumrichtern (z. B. SMPS, Motorantriebe usw.) in industriellen Umgebungen macht es zunehmend schwieriger, Isolationsfehler mit herkömmlichen Stromwandlern, die für AC 50/60 Hz mit begrenzter Messbandbreite ausgelegt sind, zuverlässig zu messen.
  • Seite 21 Produktübersicht Kabel-Klappstromwandler Abb. 12: SCT6xxx Das teilbare Messsystem der Kabel-Klappstromwandler SCT6xxx ermöglicht die flexible Nachrüstung ohne Auftrennen der Primärleiter. Sie eignen sich durch den minimalen Montageaufwand für den Einsatz an schwer zugänglichen Stellen oder bei begrenztem Platzangebot. Vier Baugrößen stehen zur Auswahl. Die Genauigkeitsklasse 3 ist für Primärströme von 60 bis 150 A geeignet, Genauigkeitsklasse 1 für 200 bis 1000 A.
  • Seite 22 Produktübersicht Stromschienen-Klappstromwandler Abb. 13: SCT71xx Die Stromschienen-Klappstromwandler SCT7xxx für Primärströme bis zu 5000 A können, wie die SCT6xxx- Reihe, nachträglich an bestehenden Anlagen ohne großen Montageaufwand installiert werden. Ab 500 A kann für jeden Primärstrom zwischen Genauigkeitsklasse 0,5 und 1 gewählt werden. Die Stromwandler SCT7105-0100 und SCT7105-200 unterstützen Genauigkeitsklasse 3.
  • Seite 23: Hinweise Zur Klassengenauigkeit Sct-Wandler

    Produktübersicht Hinweise zur Klassengenauigkeit SCT-Wandler Stromwandler werden entsprechend ihrer Genauigkeit in Klassen eingeteilt. Die Beckhoff SCT-Stromwandler sind je nach Produktkategorie in den Norm-Genauigkeitsklassen 0,5; 1 und 3 erhältlich. Die Klassenbezeichnung entspricht einer Fehlerkurve hinsichtlich Stromamplituden- und Winkelfehler. Beckhoff SCT-Stromwandler sind normenkonform zur IEC 61869.
  • Seite 24: Technische Daten

    Technische Daten Technische Daten SCT31xx | 3-Phasen-Durchsteck-Stromwandler, Baugröße 1 3.1.1 SCT31xx | Allgemein Primärseite SCT31xx-xxxx Thermischer Bemessungs-Dauerstrom I 1,0 * I Thermischer Bemessungs-Kurzzeitstrom I 60 * I /1 s (max. 100 kA) Bemessungs-Stoßstrom I 2,5 * I Bemessungsfrequenz f 50..60 Hz Sekundärseite SCT31xx-xxxx Überstrombegrenzungsfaktor...
  • Seite 25 Technische Daten Abmessungen SCT31xx, Baugröße 1 Abb. 15: Isometrische Ansicht, Draufsicht; alle Angaben in mm Abb. 16: Rechte Seitenansicht, Frontansicht, linke Seitenansicht; alle Angaben in mm SCT3xxx Version: 1.4...
  • Seite 26: Sct3111 | Primärstrom 3 X 0

    Technische Daten 3.1.2 SCT3111 | Primärstrom 3 x 0…50 A AC bis 3 x 0…150 A AC, Genauigkeitsklasse 1, Baugröße 1 Technische Daten SCT3111-xxxx Genauigkeitsklasse Primärstrom I 3 x 0…50 A bis 3 x 0…150 A Sekundärstrom I Varianten SCT3111-0050 Verhältnis 3 x 50/1, Bemessungsleistung 1 VA SCT3111-0060 Verhältnis 3 x 60/1,...
  • Seite 27: Sct3121 | Primärstrom 3 X 0

    Technische Daten 3.1.3 SCT3121 | Primärstrom 3 x 0…125 A AC / 3 x 0…150 A AC, Genauigkeitsklasse 0,5, Baugröße 1 Technische Daten SCT3121-xxxx Genauigkeitsklasse Primärstrom I 3 x 0…125 A / 3 x 0…150 A Sekundärstrom I Varianten SCT3121-0125 Verhältnis 3 x 125/1, Bemessungsleistung 2,5 VA SCT3121-0150 Verhältnis 3x 150/1,...
  • Seite 28: Sct32Xx | 3-Phasen-Durchsteck-Stromwandler, Baugröße 2

    Technische Daten SCT32xx | 3-Phasen-Durchsteck-Stromwandler, Baugröße 2 3.2.1 SCT32xx | Allgemein Primärseite SCT32xx-xxxx Thermischer Bemessungs-Dauerstrom I 1,0 * I Thermischer Bemessungs-Kurzzeitstrom I 60 * I /1 s (max. 100 kA) Bemessungs-Stoßstrom I 2,5 * I Bemessungsfrequenz f 50..60 Hz Sekundärseite SCT32xx-xxxx Überstrombegrenzungsfaktor Einsatzbedingungen...
  • Seite 29 Technische Daten Abmessungen SCT32xx, Baugröße 2 Abb. 17: Isometrische Ansicht, Draufsicht; alle Angaben in mm Abb. 18: Rechte Seitenansicht, Frontansicht, linke Seitenansicht; alle Angaben in mm SCT3xxx Version: 1.4...
  • Seite 30: Sct3215 | Primärstrom 3 X 0

    Technische Daten 3.2.2 SCT3215 | Primärstrom 3 x 0…100 A AC bis 3 x 0…250 A AC, Genauigkeitsklasse 1, Baugröße 2 Technische Daten SCT3215-xxxx Genauigkeitsklasse Primärstrom I 3 x 0…100 A AC bis 3 x 0…250 A AC Sekundärstrom I 5 A AC Varianten SCT3215-0100 Verhältnis 3 x 100/5, Bemessungsleistung 1,0 VA...
  • Seite 31: Sct33Xx | 3-Phasen-Durchsteck-Stromwandler, Baugröße 3

    Technische Daten SCT33xx | 3-Phasen-Durchsteck-Stromwandler, Baugröße 3 3.3.1 SCT33xx | Allgemein Primärseite SCT33xx-xxxx Thermischer Bemessungs-Dauerstrom I 1,0 * I Thermischer Bemessungs-Kurzzeitstrom I 60 * I /1 s (max. 100 kA) Bemessungs-Stoßstrom I 2,5 * I Bemessungsfrequenz f 50..60 Hz Sekundärseite SCT33xx-xxxx Überstrombegrenzungsfaktor Einsatzbedingungen...
  • Seite 32 Technische Daten Abmessungen SCT33xx, Baugröße 3 Abb. 19: Isometrische Ansicht, Draufsicht; alle Angaben in mm Abb. 20: Rechte Seitenansicht, Frontansicht, linke Seitenansicht; alle Angaben in mm Version: 1.4 SCT3xxx...
  • Seite 33: Sct3315 | Primärstrom 3 X 0

    Technische Daten 3.3.2 SCT3315 | Primärstrom 3 x 0…250 A AC bis 3 x 0…600 A AC, Genauigkeitsklasse 1, Baugröße 3 Technische Daten SCT3315-xxxx Genauigkeitsklasse Primärstrom I 3 x 0…250 A AC bis 3 x 0…600 A AC Sekundärstrom I 5 A AC Varianten SCT3315-0250 Verhältnis 3 x 250/5,...
  • Seite 34: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme GEFAHR Offene Wandler-Stromkreise führen zu elektrischem Schlag und Lichtbogenüberschlag! Nichtbeachtung wird Tod, Körperverletzung oder erheblichen Sachschaden zur Folge haben! • Öffnen Sie niemals den Sekundärstromkreis der Stromwandler unter Last. • Schließen Sie die Sekundärstromklemmen des Stromwandlers kurz, bevor Sie das Gerät entfernen. WARNUNG Gefährliche elektrische Spannung kann zu elektrischem Schlag und Verbrennungen füh- ren!
  • Seite 35 Inbetriebnahme Messschaltung Abb. 21: Messschaltung SCT3xxx-Wandler Abb. 22: SCT3xxx-Wandler, Zählerschaltung, mehrphasig SCT3xxx Version: 1.4...
  • Seite 36 Inbetriebnahme Montagehinweise Abb. 23: Montage der Befestigungsschrauben SCT3215, SCT3315 Abb. 24: Montage auf Kupferschiene bzw. Rundleiter, SCT3215, SCT3315 Abb. 25: Anzugsdrehmoment Befestigungsschraube: 0,5 Nm Version: 1.4 SCT3xxx...
  • Seite 37 Inbetriebnahme Abb. 26: Montage auf Montageplatte SCT3211 Abb. 27: Montage auf Montageplatte SCT3315 SCT3xxx Version: 1.4...
  • Seite 38 Inbetriebnahme Abb. 28: Anschlussbeispiel Version: 1.4 SCT3xxx...
  • Seite 39: Anwendungsbeispiel

    Netzspannung an die Klemmstellen für die Stromwandler (Eingangswiderstand typisch 100 mΩ) die Leistungsmessklemme zerstört! EL3443 • Die Spannungsmessung erfolgt über die Anschlüsse L1, L2, L3 und N. • Die Strommessung erfolgt mittels dreier Stromwandler (z. B. aus der Beckhoff SCT-Serie) über die Anschlüsse I und I (Sternpunkt der Stromwandler).
  • Seite 40 Stromwandlerpfad richtig herum angeschlossen haben. EL3453 • Die Spannungsmessung erfolgt über die Anschlüsse L1, L2, L3 und N. • Die Strommessung erfolgt mittels 4 Stromwandler (z. B. aus der Beckhoff SCT-Serie) über die Anschlüsse I und I (Sternpunkt der Stromwandler).
  • Seite 41: Anhang

    Anhang Anhang Ausgabestände der Dokumentation Version Kommentar - Kapitel „Technische Daten“ aktualisiert - Kapitel „Einleitung“ aktualisiert - Kapitel „Technische Daten“ aktualisiert - Ergänzung Kapitel „Hinweise zur Klassengenauigkeit SCT-Wandler“ - 1. Veröffentlichung - Korrekturen und Ergänzungen SCT3xxx Version: 1.4...
  • Seite 42: Ul-Hinweise

    Anhang UL-Hinweise “Conditions of Acceptability” für SCT3xxx Conditions of Acceptability • These devices shall be installed within equipment that will provide an acceptable enclosure. • The acceptability of the mounting means for these transformers shall be determined in the end- use application.
  • Seite 43: Support Und Service

    Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de...
  • Seite 45 Mehr Informationen: www.beckhoff.de/SCT3xxx Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
