Inhaltszusammenfassung für Conel FLAM

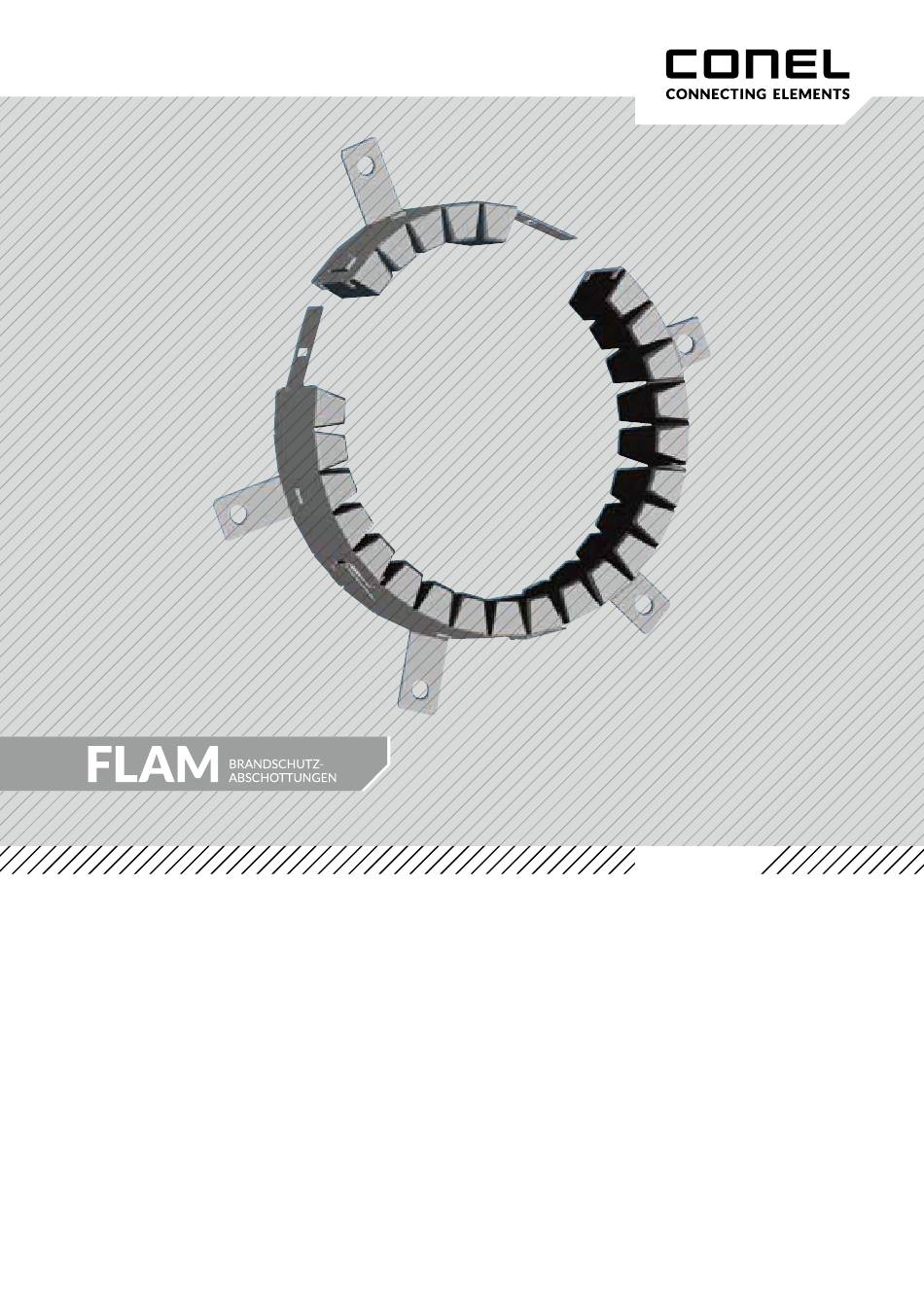

- Seite 1 FLAM MANSCHETTE ENDLOS EINBAUANLEITUNG...
- Seite 3 FLAM MANSCHETTE ENDLOS EINBAUANLEITUNG Anwendungsbereich: Art und Mindestdicke der Wände/Decke: Massivwände: Dicke ≥ 100 mm Material: Beton, Porenbeton oder Mauerwerk Leichte Trennwände (LTW): Dicke ≥ 100 mm Leichte Trennwände müssen eine beidseitige Beplankung aus je 2 mindestens 12,5 mm dicken, nichtbrenn- baren Gipskarton-Feuerschutzplatten nach DIN 18180 haben. Wahlweise darf die Rohrabschottung auch in leichte Trennwände in Ständerbauart mit Stahlunterkonstruktionen und ein- bzw.
- Seite 4 A1) Zugelassene Rohre Einbauort Wand Decke Manschette Einbauzustand gerade schräg 2 x 45° gerade schräg 2 x 45° eingemörtelt zulässige Rohrtypen max. Rohraußen-Ø in mm max. Rohraußen-Ø in mm PVC-U, PVC/HI, PVC-C, PP (1) (3) PE-HD, LDPE, PP, ABS, ASA, PE-X, PB (2) (3) Rehau Raupiano plus (Z-42.1-223)
- Seite 5 (3) Details zu möglichen Rohrwanddicken siehe Zulassung Z-19.17-2029 (4) Auch eingemörtelt möglich (5) Bei PE Isolierungsdicke 9 - 20 mm nur in Wänden mit Mindestdicke 125 mm (6) Bei PE Isolierungsdicke 9 - 20 mm (7) Eingemörtelt Isolierungsdicke 9 -19 mm conel.de...
- Seite 6 B1) Anzahl Segmente gängige Rohraußen-Ø Anzahl der notwendigen Segmente zur Herstellung einer Manschette AD mm in Abhängigkeit vom Rohr-Ø gerade Leitungs- 2 x 45° Leitungs- schräge Leitungsdurch- durchführung durchführung führung (max. 45°) 1 x 3 1 x 4 1 x 4 1 x 3 1 x 4 1 x 4...
- Seite 7 1 x 5 Segmente Einbaubeispiel 1 x ...: Manschette einreihig; 2 x ...: Manschette doppelreihig. Bei Wanddurch führungen muss die Manschette beiderseits der Wand angebracht werden. Zusammensetzen der Manschette: einreihig Bsp.: 1 x 5 Segmente zusammengesetzt Zusammensetzen der Manschette: doppelreihig Bsp.: 2 x 6 Segmente zusammengesetzt conel.de...
-
Seite 8: Allgemeine Montagehinweise
Allgemeine Montagehinweise: Nach dem Zusammensetzen wird die FLAM Manschette Endlos um das abzuschottende Rohr gelegt und verschlossen. Die Manschette wird an die Wand/unter die Decke ge schraubt bzw. die Befestigungslaschen werden e ingemörtelt*, nachdem sie um 90° gebogen wurden. An leichten Trennwänden sind die Manschetten mittels durchgängiger Gewindestangen (M 8) gegenüberliegend zu befestigen. - Seite 9 Die Manschette darf je nach Rohrart Die Abschottung isolierter Rohrleitun- in Massivdecken durch Einmörteln der gen, z. B. Versorgung (Heizung, Kalt/ Laschen befestigt werden. Diese müssen Warmwasser, Kälte) und Entsorgung dann nach außen umgeknickt werden ( R egenabfluss) ist möglich. ( siehe Zulassung). conel.de...
- Seite 10 ÜBEREINSTIMMUNGSBESTÄTIGUNG Diese Bescheinigung ist dem Bauherrn zur Weitergabe an die zuständige Bauaufsichtsbehörde auszuhändigen. Name und Anschrift des Unternehmens, das die Abschottung hergestellt (montiert) hat: Baustelle/Gebäude: Datum der Herstellung: Geforderte Feuerwiderstandsklasse der Abschottung: R 90. Hiermit wird bestätigt, dass die Rohrabschottung(en) der Feuerwiderstandsklasse R 90 zum Einbau in Wände* und Decken* der Feuer- widerstandsklasse F 90 hinsichtlich aller Einzelheiten fachgerecht und unter Einhaltung aller Bestimmungen der allgemeinen bauaufsichtlichen Zulassung Nr.: Z-19.17-2029 des Deutschen Instituts für Bautechnik vom 29.04.2014 und der Bestimmung der Änderung und Verlängerung vom 22.07.2016 hergestellt und eingebaut...
- Seite 11 conel.de...
- Seite 12 CONEL DER BESTE FREUND DES INSTALL ATEURS. Montage- und Bedienanleitung FLAM BRANDSCHUTZMANSCHETTEN/1.0/07-16/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
