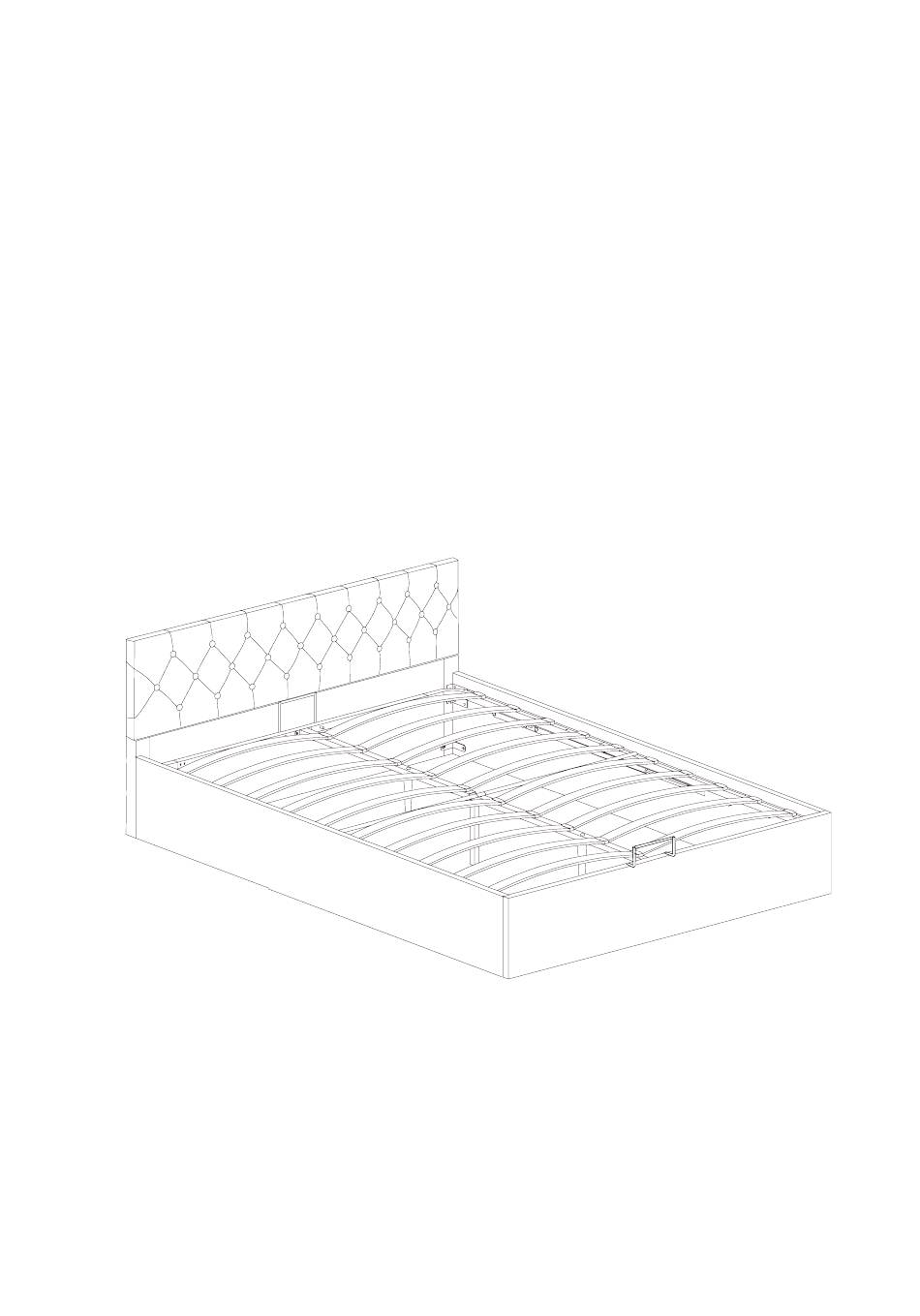

- Seite 1 MONTAGEANLEITUNG Artikelnummer: WF297761AAH/AAQ WF297762AAH/AAQ Dieses Set ist in 2 Boxen enthalten.Wenn Sie keine vollen 2 Boxen erhalten, wenden Sie sich bitte an unseren Kundenservice Polsterbett x14 cm — 01 —...
- Seite 2 ＴＩＰＰＳ！ ＷＡＲＮＥＮ！ — 02 —...
- Seite 3 — 03 —...
- Seite 4 Stückliste Achtung Bitte installieren Sie zuerst Nr. 18, Nr. 19, Nr. 20 zusammen und dann der Reihe nach auf dem Bettrahmen. — 04 —...
-
Seite 5: Liste Der Einzelteile
Liste der Einzelteile ITEM ITEM U Stopper spezial Kopfteil L- Fixiereisen unteren seite des Kopfteil großes L-Fixiereisen Siderails rechts klein L-Fixiereisen Seitengitter links Kunststoffknöpfe - eine Seite Trittbrett Kunststoffknöpfe - 2 Seiten Tragendes Rundeisenrohr Biegen von Eisenrohren - links Lattenroste Biegen von Eisenrohren - rechts rutschfeste Aufkleber T-Stützbein... - Seite 6 Achtung: Ziehen Sie die Schrauben nicht an, bevor Sie die gesamte Installation abgeschlossen haben. Wenn Sie Schwierigkeiten mit der Installation haben, können Sie sich gerne an uns wenden. Befestigen Sie das Sideboard ② am Kopfteil ① mit den Schrauben D und den Unterlegscheiben mit dem Inbusschlüssel A und kleben Sie dann den schwarzen Vliesstoff auf die Unterseite des Kopfteils. A Inbusschlüssel x 1 D Schrauben x3 G Unterlegscheibe x3 (M6x40MM) Φ 6x18) — 06 —...
- Seite 7 Befestigen Sie die Seitengitter am seitlichen Kopfteil ②mit den Schrauben , Unterlegscheibe und Scharnieren 15 17 Inbusschlüssel A. mit dem G Unterlegscheibe x12 E Schrauben x12 A Inbusschlüssel x 1 (M6x25MM) Φ 6x18) Schritt 4 Verwenden Schraubendreher um die Poly-Halterungen an den mit dem Inbusschlüssel A. Fußbrett A Inbusschlüssel x 1 E Schrauben x2 G Unterlegscheibe x2 (M6x25MM) Φ 6x18) — 07 —...
- Seite 8 Schritt 5 x2 Befestigen Sie das Trittbrett an den Seitenschienen mit den Schrauben und den Unterlegsheilbe und den Scharnieren mit dem Inbusschlüssel A. an den Seitenschienen A Inbusschlüssel x 1 G Unterlegscheibe x12 E Schrauben x12 (M6x25MM) Φ 6x18) Schritt 6x4 Verwenden Sie eine Schraubenschlüssel, um den Lattenrost mit den Schrauben und den Unterlegsheilbe und Muttern zu montieren Schraubenschlüssel Schrauben A Inbusschlüssel x 1 (M8x40MM) Nüsse Unterlegscheibe...
- Seite 9 Schritt 7 und den Unterlegsheilbe und Muttern zu montieren Verwenden Sie eine Schraubenschlüssel, Nüsse Unterlegscheibe Schraubenschlüssel Schritt 8x 2 Φ (M8) 8x22) Befestigen Sie den Eisenrohrbogen 7 8 mit dem Inbusschlüssel A und dem Schraubenschlüssel B mit den Schrauben F, der Unterlegscheibe H und den Muttern C am Lift Hydraulic Mechanism. Schraubenschlüssel Schrauben A Inbusschlüssel x 1...
- Seite 10 Schritt 9x2 Befestigen Sie das gebogene Eisenrohr 7 8 und das tra g ende Rundeisenrohr 6 mit den Schrauben F, der Unterlegscheibe H und den Muttern C mit dem Inbusschlüssel A und dem Schraubenschlüssel B am Rahmen der Air Rod Spüle Schraubenschlüssel Schrauben A Inbusschlüssel x 1...
- Seite 11 Schritt 11x2 Verwenden Sie den Inbusschlüssel A, um die Mittelbeine mit den Klecksen an der Mittelstange zu befestigen Unterlegscheibe Schrauben A Inbusschlüssel x 1 Φ (M8x40MM) 8x22) Schritt 12 Halten Sie das Eisenrohr 1 mit beiden Händen und ziehen Sie den Bettrahmen herunter. Bitte kleben sie element utschfeste Aufklebere 21 an Stützbein 9 10 .
- Seite 12 Schritt 1 Setzen Sie die Latten in den zusammengebauten Lattenrahmen mit der mittleren Lattenkappe 19 und der Endlattenkappe ein und 18 Hinweis Es ist verboten, die Teile N r. 18 und N r. 19 nach Belieben ein- oder auszubauen. Bitte befolgen Sie strikt die Anweisungen im Handbuch oder scannen Sie den R-Code, um das Installationsvideo zu erhalten und sich auf die Installation zu beziehen.
- Seite 13 Schritt 1 4 Installation abgeschlossen. — 13 —...
