Inhaltszusammenfassung für DAP audio EDGE ED-1

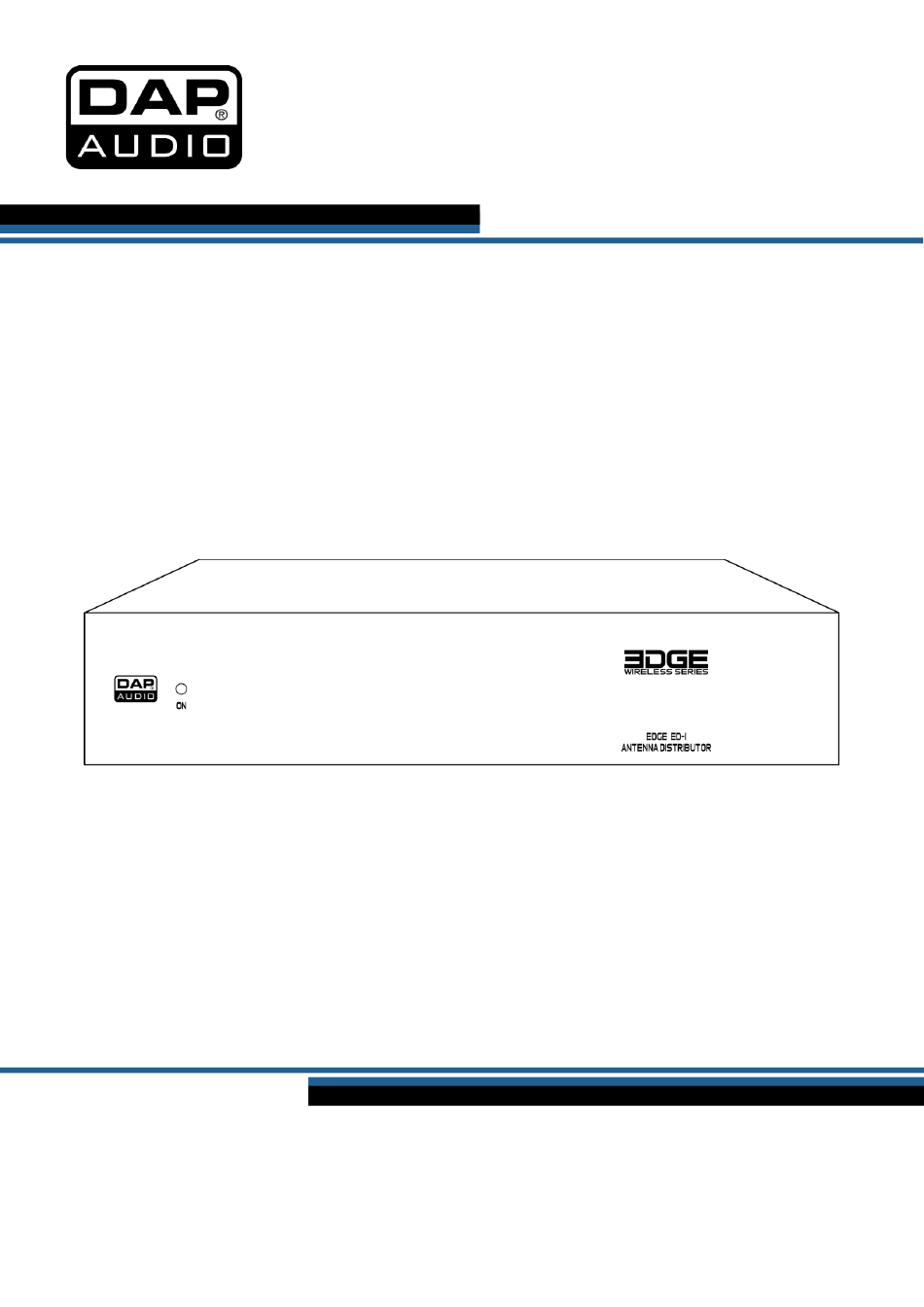

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH EDGE ED-1 Produktcode: D1485 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
EDGE ED-1 Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von DAP. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
EDGE ED-1 Inhaltsverzeichnis Einleitung ................................3 Vor der Verwendung des Produkts ......................... 3 Bestimmungsgemäßer Gebrauch ........................3 Produktlebensdauer ............................3 Begriffe im Text ..............................3 Symbole und Signalwörter ..........................4 Symbole auf dem Hinweisschild ........................4 Sicherheit ................................5 Warnungen und Sicherheitshinweise ......................5 Anforderungen an den Anwender ......................... -
Seite 4: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● DAP EDGE ED-1 ● AC-Netzteil (0,9 m) ● Netzkabel Schuko zu IEC (1,3 m) ●... -
Seite 5: Symbole Und Signalwörter
EDGE ED-1 Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung mit Sicherheitssymbolen gekennzeichnet. Befolgen Sie stets die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die zum Tod oder schweren GEFAHR Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 6: Sicherheit
EDGE ED-1 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Produkt installieren, bedienen oder warten. Der Hersteller haftet unter keinen Umständen für Schäden, die auf die Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder... -
Seite 7: Anforderungen An Den Anwender
EDGE ED-1 Hinweis Dieses Gerät darf nur für die Zwecke verwendet werden, für die es ausgelegt ist. Dieses Gerät ist als Antennenverteiler konzipiert. Die unsachgemäße Verwendung kann zu gefährlichen Situationen führen und Verletzungen und Sachschäden verursachen. ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. -
Seite 8: Beschreibung Des Produkts
EDGE ED-1 Beschreibung des Produkts Der DAP EDGE ED-1 ist ein 4-Wege-Antennenverteiler für die Verwendung in Setups mit 4 oder mehr Empfängern. Das Gerät kann die Empfänger und Antennen mit Strom versorgen. Vorderansicht Abb. 02 LED-Anzeige „Power“ Rückansicht Abb. 03 4 x BNC-Ausgänge (A1–A4, 12–15 V, 600 mA) -
Seite 9: Technische Daten
EDGE ED-1 Technische Daten Modell: DAP EDGE ED-1 Leistungsmerkmale: Übertragungsfrequenz: 470-980 MHz Eingänge: HF-Antenne: 2 x BNC-Eingänge Eingangsimpedanz für HF-Antenne: 50 Ω Ausgänge: HF-Antenne: 10 x BNC-Ausgänge Ausgangsspannung der HF- 15 V Empfängerantenne: Ausgangsstrom der HF- 600 mA Empfängerantenne: HF-Verstärkung:... -
Seite 10: Abmessungen
EDGE ED-1 Abmessungen Abb. 04 Produktcode: D1485... -
Seite 11: Installation Und Setup
EDGE ED-1 Installation und Setup Umgebungsbedingungen ● Das Gerät darf nur in Innenräumen verwendet werden. ● Die maximale Umgebungstemperatur für den Betrieb beträgt t = 50 °C und darf auf keinen Fall überschritten werden. ● Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 50 °C nicht überschreiten. -
Seite 12: Zwei Geräte
EDGE ED-1 Zwei Geräte Befestigen Sie die kurzen Montagehalterungen mit den Befestigungsschrauben an den Geräten. Ziehen Sie die Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest. Abb. 06 Befestigen Sie die Montageplatte mit den Befestigungsschrauben auf der Unterseite der beiden Geräte. Ziehen Sie die Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest. -
Seite 13: Setup
EDGE ED-1 Setup Hinweis Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen. Trennen Sie immer zuerst die Stromversorgung, bevor Sie Datenkabel anschließen oder trennen. Es ist möglich, Zubehör an einem oder mehreren Antennenverteilern anzubringen, um den Signalempfang der angeschlossenen Empfänger zu verbessern. -
Seite 14: Setup Mit Einem Gerät
EDGE ED-1 Setup mit einem Gerät In einem Setup mit 1 Antennenverteiler können Sie bis zu 4 Empfänger und ein Set uni-/omnidirektionaler Antennen verwenden. Die Antennen empfangen das Signal von dem/den Sender(n) und leiten es an einen Antennenverteiler weiter. Der Antennenverteiler sendet es dann an die einzelnen angeschlossenen Empfänger. -
Seite 15: Setup Mit Zwei Geräten
EDGE ED-1 Setup mit zwei Geräten In einem Setup mit 2 Antennenverteilern können Sie bis zu 8 Empfänger und ein Set uni-/omnidirektionaler Antennen verwenden. Die Antennen empfangen das Signal von dem/den Sender(n) und leiten es an einen Antennenverteiler weiter. Dieser sendet es dann an den anderen Antennenverteiler. Beide Antennenverteiler senden das Signal dann an die einzelnen angeschlossenen Empfänger. -
Seite 16: Verbindung Zur Stromversorgung
EDGE ED-1 Verbindung zur Stromversorgung Hinweis Die falsche Handhabung des AC-Netzteils kann zu gefährlichen Situationen führen. Dieses Gerät wird mit einem AC-Netzteil geliefert. Die falsche Handhabung des AC-Netzteils kann zu gefährlichen Situationen führen. Schließen Sie den Empfänger mit dem AC-Netzteil an eine Steckdose an. Verwenden Sie nur das mit dem Gerät gelieferte AC-Netzteil. -
Seite 17: Fehlersuche
EDGE ED-1 Fehlersuche Diese Anleitung zur Fehlersuche enthält Lösungen, die von Personen ohne besondere Qualifikation ausgeführt werden können. Dieses Gerät enthält keine Teile, die vom Benutzer selbst gewartet werden können. Nicht autorisierte Änderungen am Gerät führen dazu, dass die Garantie erlischt. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 18: Wartung
EDGE ED-1 Wartung Vorbeugende Wartung Hinweis Unterziehen Sie das Gerät vor dem Gebrauch einer Sichtprüfung. Überprüfen Sie Folgendes: ● Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ●... -
Seite 19: Entsorgung
Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden oder Ihrem autorisierten Händler. Zulassung Highlite International erklärt hiermit, dass das Gerät EDGE ED-1 mit dem Produktcode D1485 der Richtlinie 2014/53/EU (RED - Funkanlagenrichtlinie) entspricht. Die vollständige EU-Konformitätserklärung ist auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com) verfügbar. - Seite 20 ©2023 DAP...
