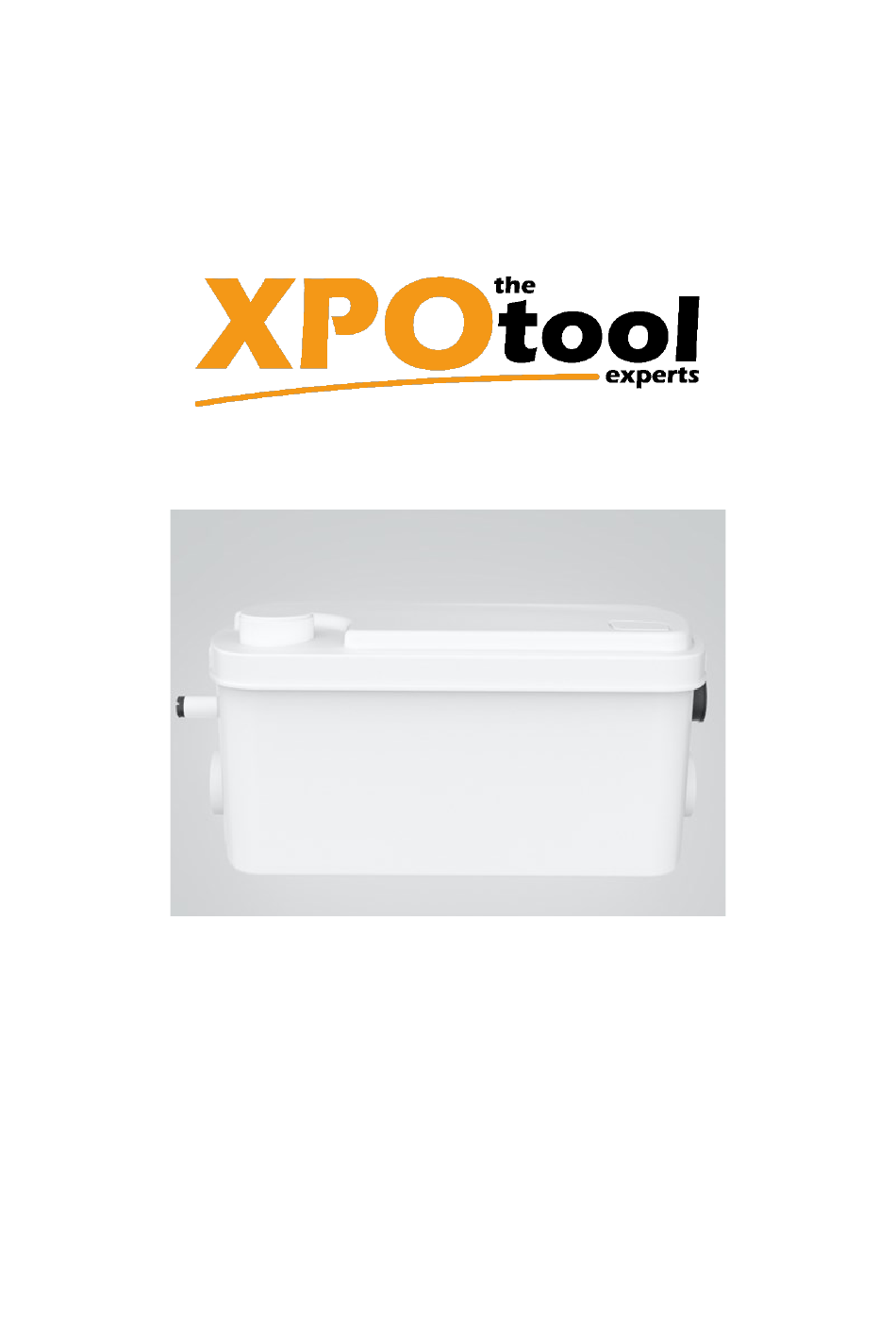

Bedienungsanleitung

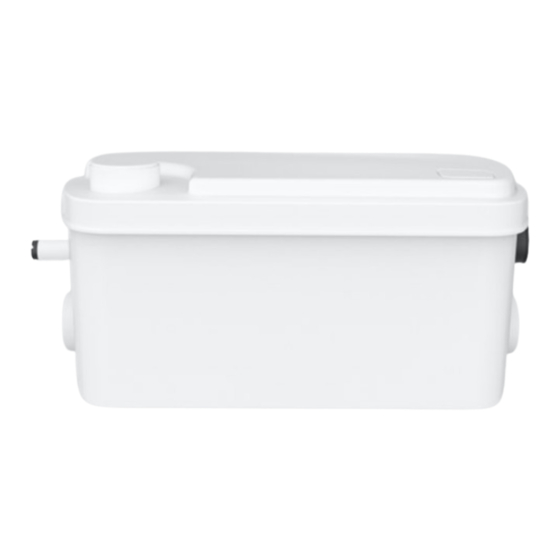

3-in-1-Hebeanlage 250 W
63489
Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise!
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Werbung
Verwandte Anleitungen für XPOtool 63489
Inhaltszusammenfassung für XPOtool 63489
- Seite 1 Bedienungsanleitung 3-in-1-Hebeanlage 250 W 63489 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise! Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 Adresse. Achtung! Um einen reibungslosen Ablauf Ihrer Reklamation oder Ihrer Rück- gabe zu gewährleisten, kontaktieren Sie vor der Rücksendung unbedingt unser Serviceteam. Retourenabteilung WilTec Wildanger Technik GmbH Königsbenden 28 52249 Eschweiler E-Mail: service@wiltec.info Tel: +49 2403 55592–0 Fax: +49 2403 55592–15 https://www.XPOtool.com Artikel 63489 Seite 2 The Tool Experts 2022-1...
-
Seite 3: Einleitung
Für Schäden am Gerät, die durch Trockenlauf entstehen, erlischt die Gewährleistung. • Das Gerät darf nicht für den Betrieb von Schwimmbecken verwendet werden. • Das Gerät darf nicht in den Trinkwasserkreislauf eingebaut werden. https://www.XPOtool.com Artikel 63489 Seite 3 The Tool Experts 2022-1... - Seite 4 Technische Daten Leistung (W) Spannung (V) 220–240 Frequenz (㎐) Max. Förderhöhe (m) Max. Förderweite (m) Max. Wassertemperatur (℃) 65 Max. Durchflussrate ( ⁄ ℓ Hitzeschutz (℃) Geräuschentwicklung (dB) 30–40 Schutzklasse IPX7 https://www.XPOtool.com Artikel 63489 Seite 4 The Tool Experts 2022-1...
- Seite 5 Übersicht über die Hauptbauteile Nr. Bezeichnung Nr. Bezeichnung Auslass ⌀ 23/28 mm Einlass ⌀ 40 mm (optional) Lüftung (Aktivkohlefilter) Einlass ⌀ 40 mm Lüftungsanschluss oder Notauslass Abbildungen Abbildung 1: Abmessungen (in mm) https://www.XPOtool.com Artikel 63489 Seite 5 The Tool Experts 2022-1...
- Seite 6 Abbildung 2: Ersatzteile Abbildung 3: Einbau Min. https://www.XPOtool.com Artikel 63489 Seite 6 The Tool Experts 2022-1...
- Seite 7 Verwenden Sie einen Filter in Dusche und Toilette, um zu vermeiden, dass Haare in die Ma- schine gelangen. Abbildung 4: Anschlüsse Abbildung 5: Einlassabdeckung und optionaler Einlass für zusätzliche Ausrüstung Decken Sie die Einlässe ab, wenn sie nicht verwendet werden. https://www.XPOtool.com Artikel 63489 Seite 7 The Tool Experts 2022-1...
- Seite 8 Abbildung 6: Fixierungen Abbildung 7: Auslass (23-mm-/28-mm-Rückschlagventil) Das Rückschlagventil ist nur 1–2 cm groß, ein zu tiefer Einschub ist daher zu vermeiden. https://www.XPOtool.com Artikel 63489 Seite 8 The Tool Experts 2022-1...
- Seite 9 Abbildung 8: Förderhöhen und -weiten Max . m Abbildung 9: Durchflussrate H (m) Q (l/min) https://www.XPOtool.com Artikel 63489 Seite 9 The Tool Experts 2022-1...
- Seite 10 Abbildung 10: Abstand Die Mindestgröße unterhalb der Dusche beträgt 150 mm. Min. Abbildung 11: Winkel Wir empfehlen die Verwendung von zwei 45°-Winkelstücken anstelle eines 90°-Winkelstücks. https://www.XPOtool.com Artikel 63489 Seite 10 The Tool Experts 2022-1...
- Seite 11 Die Hebeanlage besteht aus einer elektrischen Pumpe (D), die durch einen Schwimmerschal- ter (C) automatisch gesteuert wird. • Der Entleerungsvorgang wird wie bei einer herkömmlichen Toilette durch Betätigung der Spü- lung ausgelöst (siehe Abb.). https://www.XPOtool.com Artikel 63489 Seite 11 The Tool Experts 2022-1...
- Seite 12 Verwenden Sie immer gleichmäßige Winkel (oder 2 45°-Winkelstücke) und keine 90°-Winkelstücke. Anschluss an die elektrische Versorgung • Die elektrische Installation sollte von einer Fachkraft durchgeführt werden. • Das Gerät sollte an eine vollständig geerdete elektrische Versorgung angeschlossen werden. https://www.XPOtool.com Artikel 63489 Seite 12 The Tool Experts 2022-1...
- Seite 13 Waschbecken oder eine andere Einrichtung, die mit der Pumpe verbunden ist. Dadurch springt die Pumpe an und ersetzt das noch verbliebene Wasser durch das Frostschutzmittel. Die Ga- rantie erlischt bei Frostschäden. https://www.XPOtool.com Artikel 63489 Seite 13 The Tool Experts 2022-1...
- Seite 14 Fachmann hinzuziehen. wöhnliche Geräusche hören Wasserrückfluss in Duschwanne Unzureichendes Gefälle Ein Mindestgefälle von 0,64 cm oder Becken auf 30,5 cm oder 2 % zwischen Pumpe angeschlossener Sanitäreinrichtung herstellen. Schadhaftes Einlassventil Einlassventil reinigen. https://www.XPOtool.com Artikel 63489 Seite 14 The Tool Experts 2022-1...
- Seite 15 WilTec Wildanger Technik GmbH Königsbenden 12 / 28 D-52249 Eschweiler Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH. https://www.XPOtool.com Artikel 63489 Seite 15 The Tool Experts 2022-1...
