Montaje
Instalación del elevador

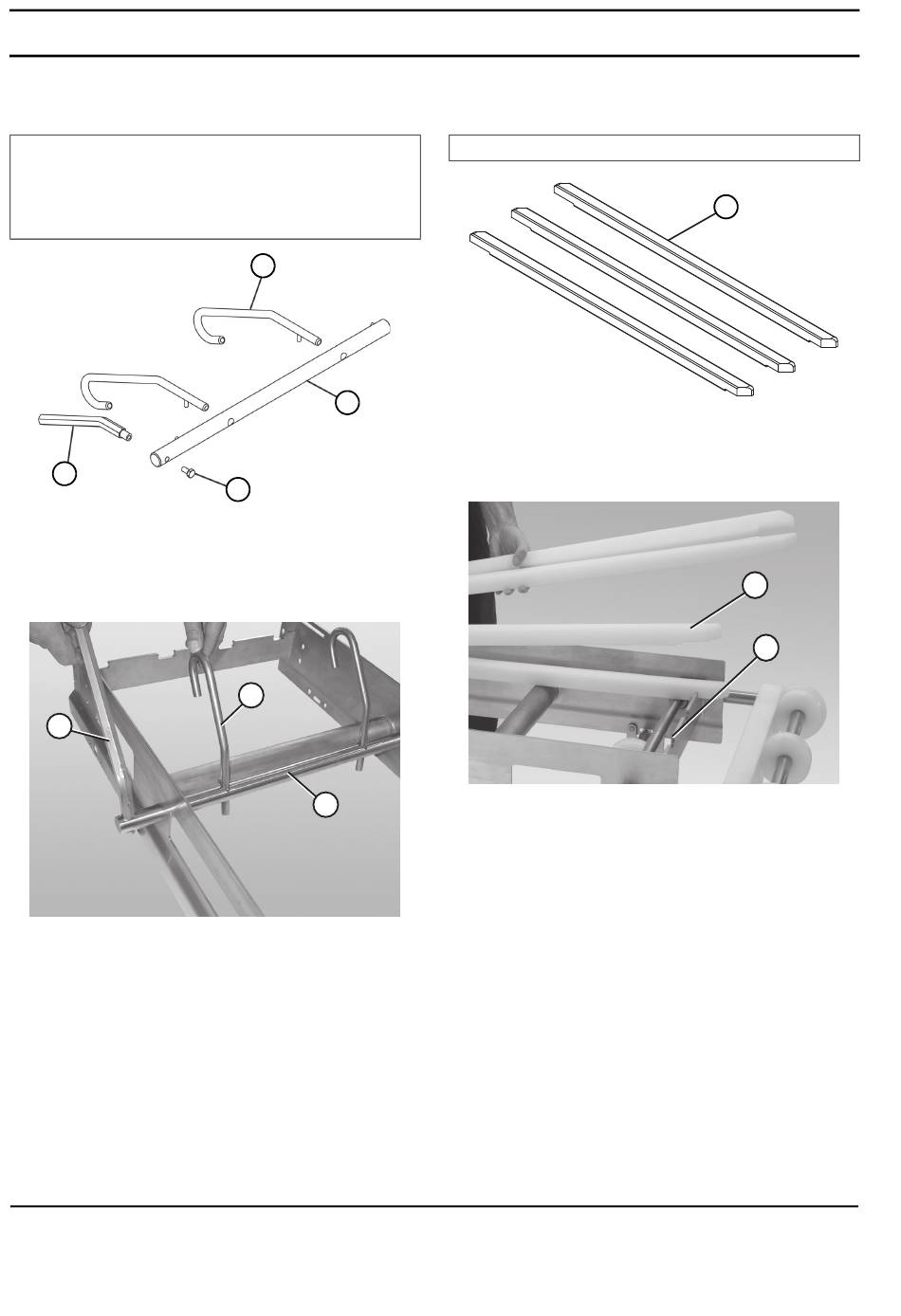

Componentes habituales del elevador (Figura 13)
1 Barra de pivote de elevación de la cinta
2 Barras del elevador
3 Manivela de elevación de la cinta
4 Tornillo de cabeza hexagonal M8 - 1,25 x 16 mm
3
Figura 13
1. Deslice la barra de pivote de elevación de la cinta
(Figura 14, item 1) a través de los orificios dispuestos a
tal efecto en el bastidor.
3
Figura 14
2. Sujete las barras del elevador (Figura 14, item 2) a la
barra de pivote de elevación de la cinta
(Figura 14, item 1). Asegúrese de que los extremos de
las barras de elevación que disponen de ganchos están
boca abajo cuando estén apoyados sobre el bastidor.
3. Sujete la manivela del elevador (Figura 14, item 3)
a la varilla de pivote de elevación de la cinta.
Dorner Mfg. Corp.
2
1
4
2
1
Transportadores de transmisión de extremo serie 7400
Instalación de la banda de desgaste
Componentes habituales de la banda de desgaste (Figura 15)
1 Banda de desgaste
1. Coloque las bandas de desgaste (Figura 16, item 1)
en el bastidor.
2. Asegúrese de que las bandas de desgaste estén
situadas de manera segura en las ranuras del
bastidor (Figura 16, item 2).
8
1
1
Figura 15
1
2
Figura 16
