Verwandte Anleitungen für MAXHUB UC P10
Inhaltszusammenfassung für MAXHUB UC P10

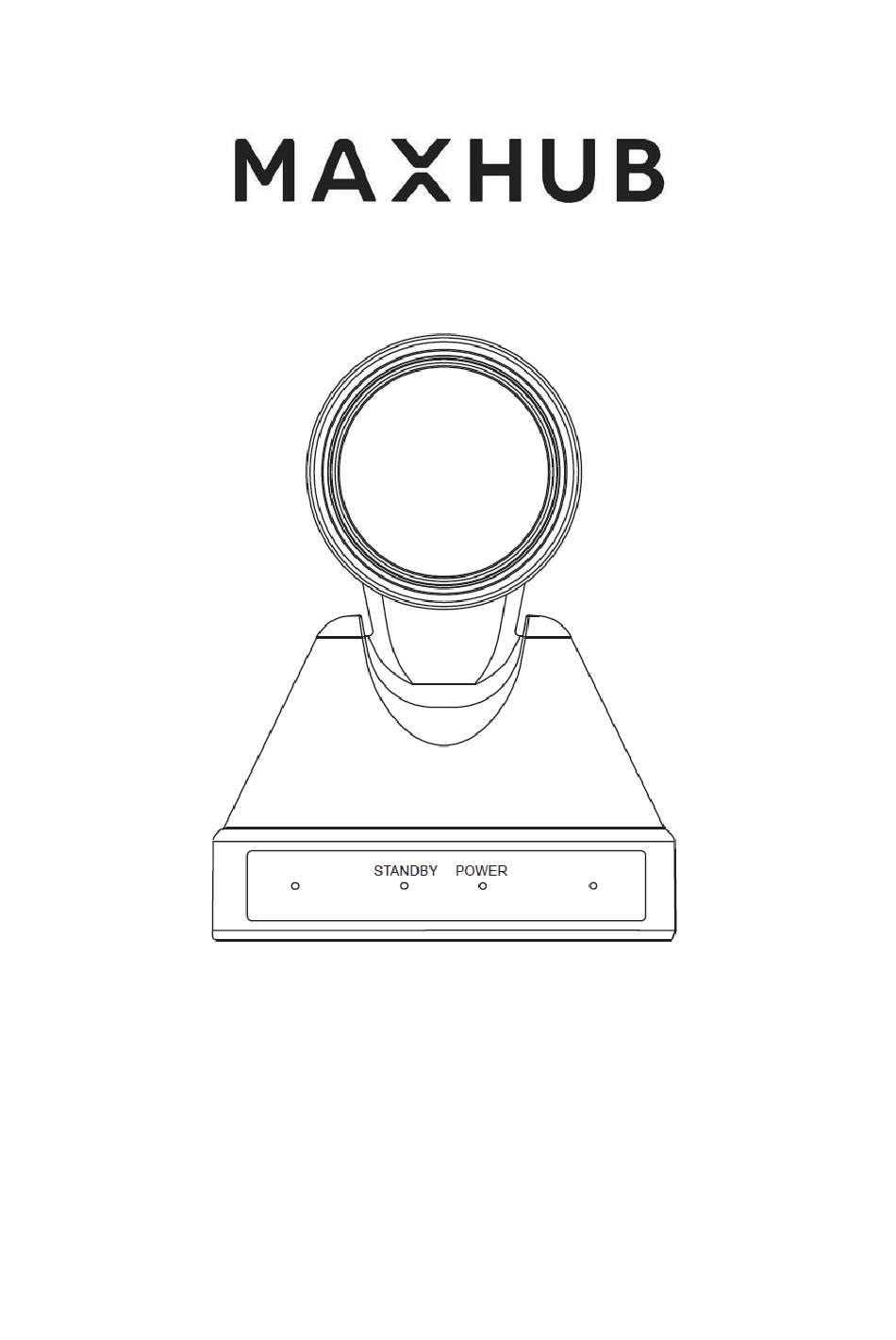

- Seite 1 UC P10 Alle Bilder in diesem Handbuch dienen nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Produkt USB3.0 FHD Videokonferenzkamera Benutzerhandbuch...
- Seite 2 Sicherheitswarnung Bevor Sie dieses Gerät verwenden und betreiben, lesen und befolgen Sie bitte die nachstehenden Anweisungen, um gefährliche oder illegale Operationen zu vermeiden. Platzierung Halten Sie den Kamerakopf NICHT fest, um die Kamera zu bewegen. Drehen Sie die Kamera NIVHT mit der Hand, da es sonst zu mechanischen Störungen kommen kann.
- Seite 3 Das Bild ist nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Produkt. Das Unternehmen behält sich das Recht vor, das Erscheinungsbild und das Design des Produkts ohne vorherige Ankündigung zu verbessern und zu ändern. Zubehör AC-Netzadapter ×1 Fernsteuerung ×1 USB-Kabel ×1...
-
Seite 4: Aussehen Einführung
1. Aussehen Einführung Bitte lernen Sie die Schnittstelle und die Tasten des Geräts vor der Benutzung kennen. a. Kamera e. RS232 IN (EINGANG) b. Standby-Leuchte f. RS232 OUT (AUSGANG) c. Power-Leuchte g. DC IN(EINGANG) d. USB3.0... - Seite 5 USB3.0 FHD Videokonferenzkamera...
- Seite 6 2. Verbindung Bitte verbinden Sie das Gerät vor dem Gebrauch wie unten gezeigt:...
- Seite 7 3. Fernsteuerung Nr. Name Funktion Beschreibung 1 Standby-Taste Mit der Taste in den Standby-Modus wechseln Voreingestellte Einstellungen oder voreingestellte 2 Ziffer-Taste Übertragung 3 Taste Taste Voreinstellung: Einstellung der Voreinstellung + 4 Voreinstellung-Taste Ziffern-Taste (0-9) Bestätigen des Menüs oder die PTZ wird nach dem 5 HOME-Taste Drücken in die mittlere Position zurückkehren 6 Zurück-Taste...
- Seite 8 Nr. Name Funktion Beschreibung Standard: Drücken Sie gleichzeitig die linke/rechte Einstelltaste + 1 (horizontal) 8 Links/Rechts-Einstellungstaste Rückwärts: Drücken Sie gleichzeitig die linke/rechte Einstellungstaste + 2 (horizontal) 9 Fokus-Taste Auto/Manuell/Fern/Nah-Fokus 10 Auswahl-Taste Wählen Sie die zu steuernde Kamera aus 11 Taste Müssen mit anderen Tasten ausgestattet werden 12 IR-Fernsteuerungstaste [*+#+F1/F2/F3/F4]: NO.1/2/3/4 Adresse...
-
Seite 9: Grundlegende Fehlerbehebung
4. Grundlegende Fehlerbehebung 4.1. Bild Auf dem Monitor wird kein Bild angezeigt Stellen Sie sicher, dass die Kamera an eine Stromquelle angeschlossen ist, die Spannung normal ist und die Betriebsanzeige immer leuchtet. Schalten Sie den Netzschalter aus, um zu prüfen, ob die Kamera einen Selbsttest durchführt.
