Operation Manual / TPS44-F.. - TPS61-F..
4 Betrieb / 4.4 Drehzahlmessung

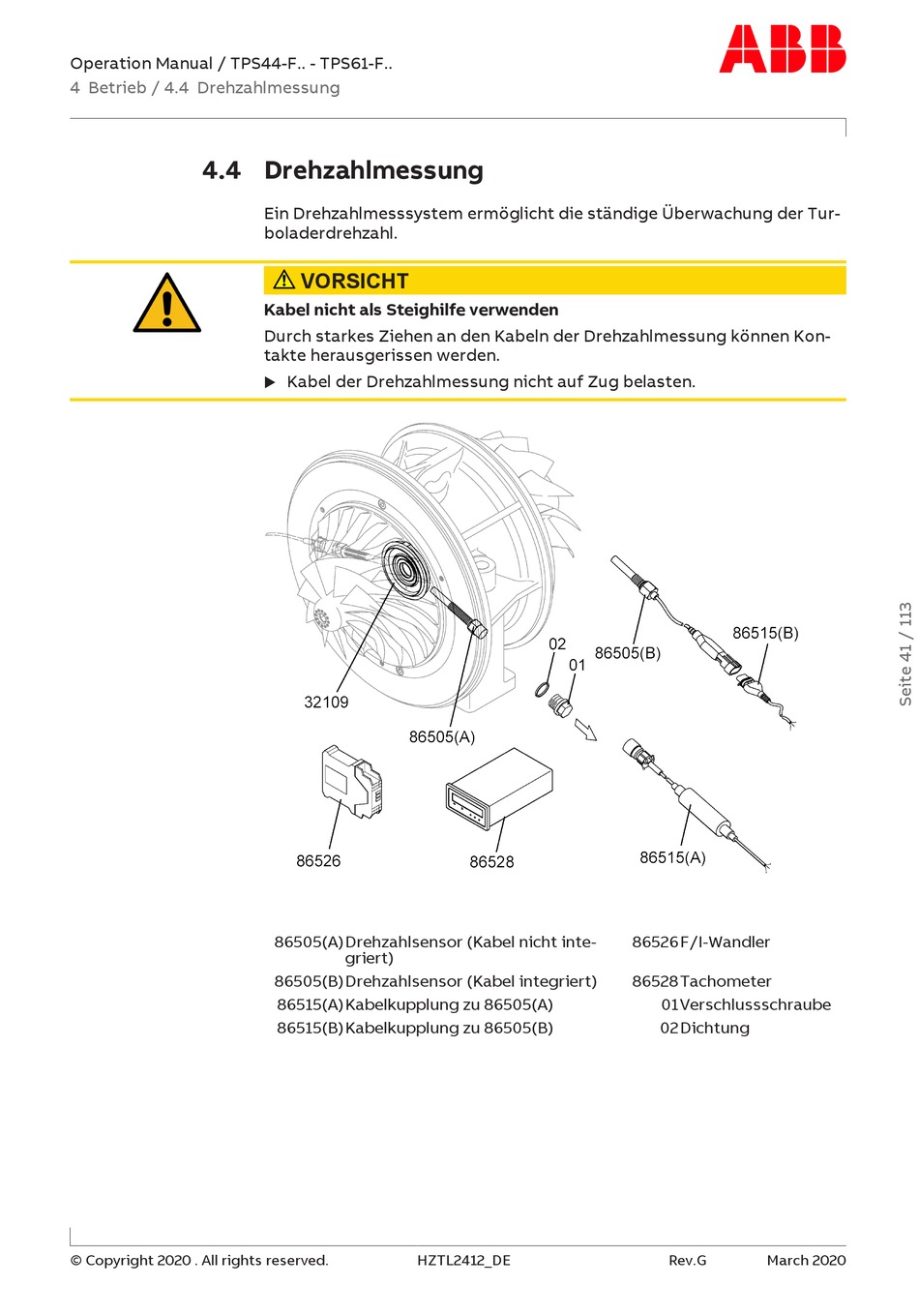

4.4 Drehzahlmessung

© Copyright 2020 . All rights reserved.
Ein Drehzahlmesssystem ermöglicht die ständige Überwachung der Tur-
boladerdrehzahl.
VORSICHT
Kabel nicht als Steighilfe verwenden
Durch starkes Ziehen an den Kabeln der Drehzahlmessung können Kon-
takte herausgerissen werden.
Kabel der Drehzahlmessung nicht auf Zug belasten.
u
86505(A)Drehzahlsensor (Kabel nicht inte-
griert)
86505(B)Drehzahlsensor (Kabel integriert)
86515(A)Kabelkupplung zu 86505(A)
86515(B)Kabelkupplung zu 86505(B)
HZTL2412_DE
86526F/I-Wandler
86528Tachometer
01Verschlussschraube
02Dichtung
Rev.G
March 2020
