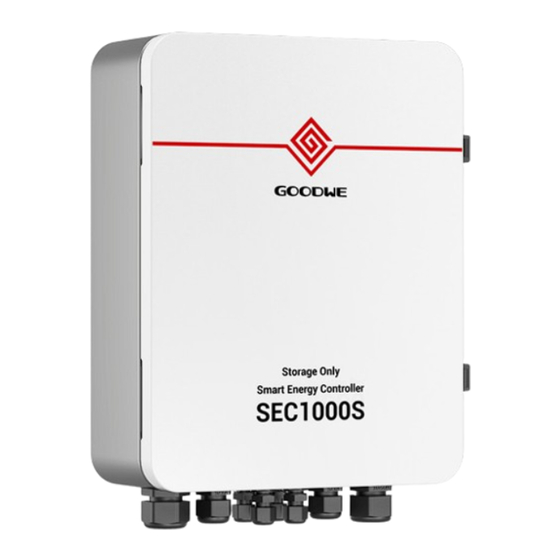

Goodwe SEC1000S Benutzerhandbuch
Intelligenter energieregler
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Goodwe SEC1000S
Inhaltszusammenfassung für Goodwe SEC1000S
- Seite 1 Benutzerhandbuch Intelligenter Energieregler SEC1000S V1.1-2022-10-30...
-
Seite 2: Sicherheits- Und Warnhinweise
1 Symbole 2 Sicherheits- und Warnhinweise 3 Montage 3.1 Einbauanleitung 3.2 Übersicht und Verpackung 3.3 Montage des SEC1000S 4 Fehlersuche 5 Technische Parameter 6 Zugehörige Bescheinigungen... - Seite 3 AC-Ausgang des Wechselrichters. SEC1000S und Netz müssen getrennt sein, bevor eine Installation oder Wartung durchgeführt wird. • Bei laufendem Betrieb dürfen keine Elektroteile des SEC1000S wie interne Bauteile und Kabel berührt werden. Es besteht Stromschlaggefahr. • Alle elektrischen Installationen müssen vorschriftsgemäß und unter behördlicher Genehmigung von Fachleuten durchgeführt werden.
-
Seite 4: Übersicht Und Verpackung
• Der SEC1000S sollte nicht in der Nähe von brennbaren und explosiven Gegenständen aufgestellt werden. Starke elektromagnetische Geräte sind vom Aufstellungsort fernzuhalten. • Der SEC1000S muss an einem Ort aufgestellt werden, der frei ist von explosiven Medien und Gasen und Staub, die Metalle korrodieren und die Isolierung zerstören können. -
Seite 5: Wahl Des Aufbauorts
• Der Aufbauort sollte gut belüftet sein. • Der SEC1000S kann horizontal oder vertikal aufgestellt werden. • Der SEC1000S muss vertikal oder mit höchstens 15° Neigung nach hinten installiert werden. Der Anschlussbereich sollte nach unten zeigen. Siehe Abbildung 3.3.1-1. ≤15°... -
Seite 6: Einbauverfahren
(2) Die Wandhalterung wird mit den Dehnschrauben aus dem Zubehörbeutel an der Wand befestigt. Siehe Abbildung 3.3.3-2. Dehnschraube Rückwandaufhängung Befestigungsschraube Bohrweite Abbildung 3.3.2-1 Abbildung 3.3.2-2 (3) Der SEC1000S wird an der Wandhalterung eingehängt wie in Abbildung 3.3.2-3 dargestellt. Abbildung 3.3.2-3... -
Seite 7: Anweisungen Zum Anschließen Und Verdrahten
1. Der SEC1000S kann auch horizontal aufgestellt werden wie in Abbildung 3.3.2-4 dargestellt. 2. Der SEC1000S sollte an einem festen Platz im Innenbereich aufgestellt werden wie in der Abbildung 3.3.2-5 dargestellt. Abbildung 3.3.2-4 Abbildung 3.3.2-5 3.3.3 Anweisungen zum Anschließen und Verdrahten ①... - Seite 8 5 mm ④ LAN-Anschluss Das LAN des SEC1000S nutzt diesen Anschluss für ein Netzwerkkabel; in der obigen Ansicht ist er mit „NET“ beschriftet. Zu empfehlen sind Netzwerkkabel, die besser als der Typ Super Five sind. Nach dem Verdrahten wird der Anschluss mit Feuerschutzschlamm abgedichtet, damit er vollauf geschützt ist.
- Seite 9 Zähler erforderlich. Er dient nur zur Parallelschaltung auf der Netzparallelseite, nicht auf der Reserveseite. Hier gelten besondere Erfordernisse an die Firmwareversion von ET oder BT, nämlich DSP ab Version 01 und ARM ab Version 09. Die FW-Version der SEC1000S, die zur Parallelschaltung von Wechselrichtern vorgesehen ist, sollte mindestens 01 sein.
- Seite 10 (2) Bei einer statischen IP muss der SEC1000S in den statischen IP-Modus geschaltet werden. Dazu drückt man ca. 10 s lang die Taste RELOAD, um den SEC1000S zurückzusetzen und neu zu starten. Danach blinken die LED-Leuchten auf dem SEC1000S-internen „EzLogger Pro“-Panel von rechts nach links und werden zurückgesetzt und neu gestartet.
-
Seite 11: Rückflussschutz Des Sec1000S
Wechselrichter von 1 bis 10 durchzählen, wenn 10 davon in der Parallelschaltung eingebunden sind. Die ID des am Kommunikationsanschluss hängenden Wechselrichters sollte nicht doppelt vergeben werden. Zur Überwachung des Gesamtsystems sollten alle Wechselrichter auf der GoodWe-Überwachungsplattform „SEMS Portal“ unter derselben Anlage registriert sein. -
Seite 12: Technische Parameter
