Hauptanwendungen
• Extruder
• Kunststoff-Spritzgießmaschinen
• Blasformmaschinen
• Maschinen für die Kunststoff-
und Gummiumformung
• Abfüllmaschinen
• Verpackungsmaschinen
• Thermische Prozesse mit
elektrischer Beheizung

BESCHREIBUNG

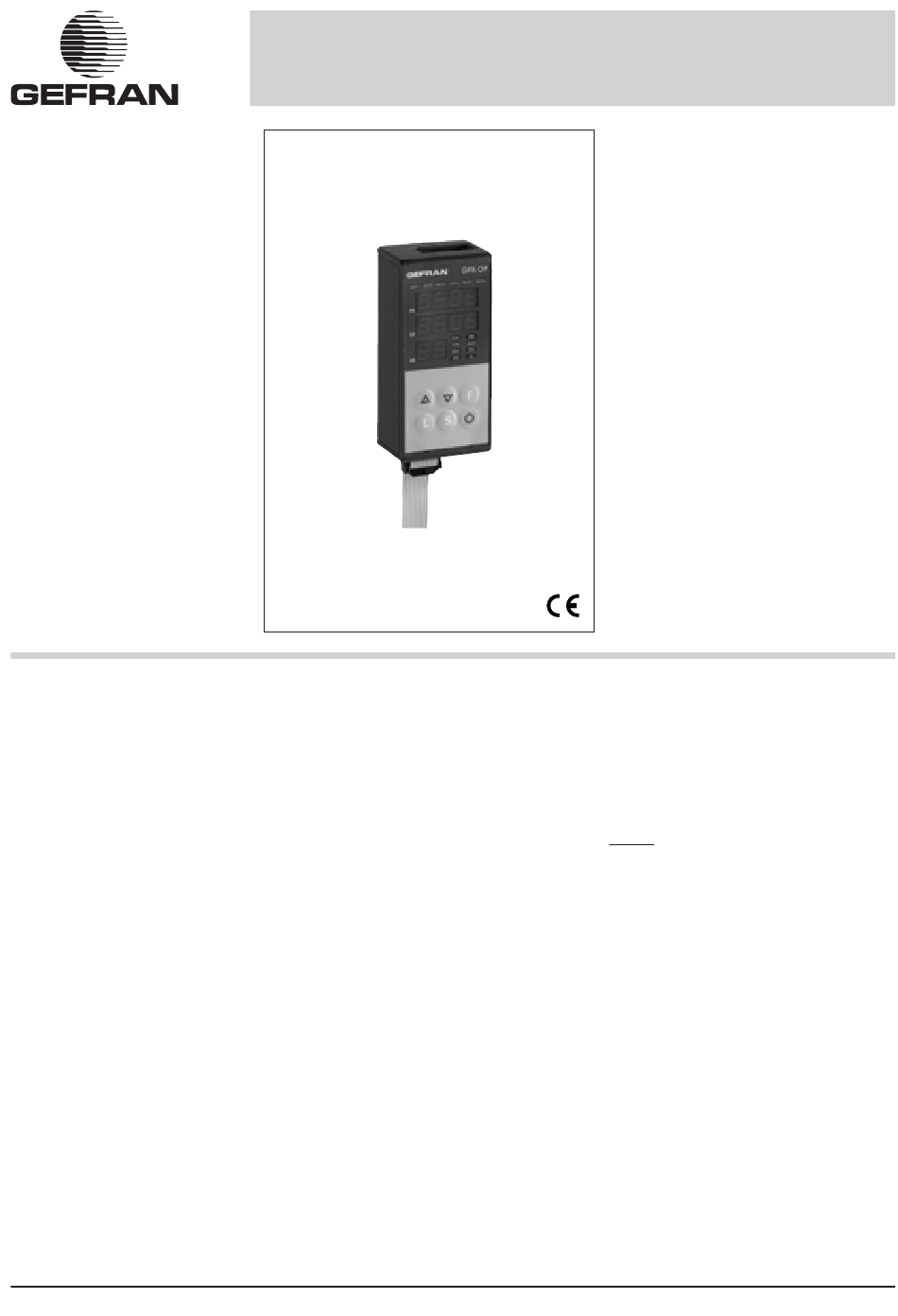

Bedienterminal für die Konfiguration und
Diagnose der gesamten Geflex
Modellreihe.
Die Frontfolie aus Lexan gewährleistet
Schutzart IP65.
Drei Anzeigen: zwei vierstellige Anzeigen
für die Variablen (Istwert PV, Sollwert SP)
und eine zweistellige Anzeige für die
Angabe des abgefragten Geflex-Knotens.
Sechs Funktionstasten für den Zugriff auf
die Software-Menüs und die Ausführung
der Einstellungen.
Vierzehn LEDs mit folgenden Funktionen:
sechs für die Diagnose der Ausgangs-
zustände, acht für die Zustandsanzeige
des Geräts.
Im internen Speicher des Geräts kann die
vollständige Konfiguration jedes Geflex
gespeichert werden (maximal 10).
Dank dieses Merkmals eignet sich das
Gerät besonders für die Wartung der
Anlagen, da es die Konfiguration der
Geflex direkt im Feld und die
anschließende Speicherung der Daten
auf PC gestattet.
Darüber hinaus ist der umgekehrte
Vorgang möglich: Man kann die Daten
vom PC in das Bedienterminal GRX_OP
laden und die Geflex konfigurieren.
Es sind zwei Versionen lieferbar:
In der Version für den rückseitigen
GFX_OP
BEDIENTERMINAL FÜR DIE MODELLREIHE GEFLEX
Schalttafeleinbau kann das Bedien-
terminal direkt auf dem Kühlelement des
Geflex oder auf DIN-Hutschiene befestigt
werden;
In der Version für den Schalttafelaufbau
wird das Bedienterminal direkt auf der
Steuertafel der Anlage befestigt.
In beiden Fällen bedarf das Bedien-
terminal keiner externen Spannungs-
versorgung, da es direkt vom Geflex
gespeist wird.
Für den Gebrauch mit einem PC ist ein
Satz mit 24-VDC-Netzgerät und
Anschlusskabel lieferbar.
Verwendbar mit GEFLEX
Softwareversion 1.3x
und vorherigen Versionen
Wichtigste Eigenschaften
• Drei Anzeigen
• Sechs Funktionstasten
• Vierzehn LEDs
• Spannungsversorgung 24Vdc
• Interner Speicher zum Herauf- und

TECHNISCHE DATEN

V
Anzeigen 4+4+2 Stellen, 7 Segment, grün,
Höhe 7 mm
14 rote LEDs
6 mechanische Tasten
Frontschutz aus Lexan.
Einbau
Schalttafelaufbau.
Befestigung auf DIN-Hutschiene.
S
- Schnittstelle RS485 für den Anschluss an
die Geflex Module.
- Schnittstelle RS232 für den Anschluss an
PC mit Software WINSTRUM
(siehe Zubehör für Geflex).
24V ±25%, max. 80mA.
Als Zubehör ist ein Netzgerät 90...260 Vac,
50...60 Hz lieferbar. .
Es ist nicht erforderlich, wenn das
Bedienterminal an ein gespeistes
GEFLEX Modul angeschlossen wird.
U
Betriebstemperatur: 0...50°C
Lagertemperatur: -20...70°C
Feuchte: 20...85%r.H., nicht kondensierend
G
90g.
18
Herunterladen der Konfiguration des
Geflex (max. 10)
ORDERSEITE
S
ERIELLE CHNITTSTELLE
S
PANNUNGSVERSORGUNG
MGEBUNGSBEDINGUNGEN
EWICHT
