Extech Instruments SC600 Bedienungsanleitung
Elektronische zählwaage/waage
Inhaltsverzeichnis
Inhaltszusammenfassung für Extech Instruments SC600

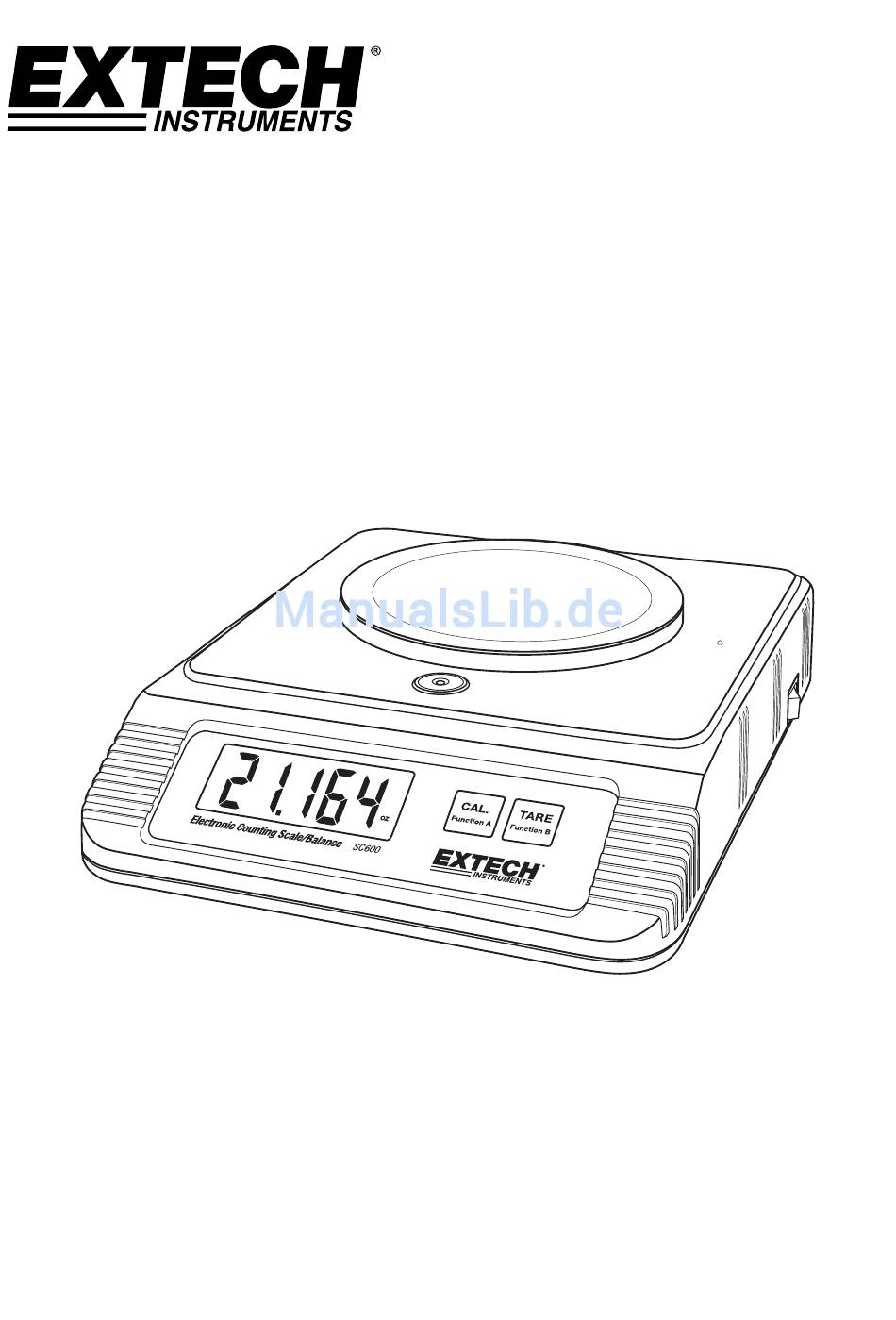

- Seite 1 BEDIENUNGSANLEITUNG Elektronische Zählwaage/Waage Modell SC600 ...
- Seite 2 Einführung Vielen Dank für den Kauf der elektronischen Zählwaage/Waage Modell SC600 von Extech Instruments. Die SC600 ist mikroprozessor‐gesteuert und verwendet einen Wägezelle‐Aufnehmer für hohe Genauigkeit und optimale Leistung. Die SC600 bietet eine große Wiegekapazität, hohe Auflösung und ein großes, gut ablesbares Display. Mit einem Schiebeschalter auf der Rückseite der Waage ...
-
Seite 3: Beschreibung Des Messgeräts

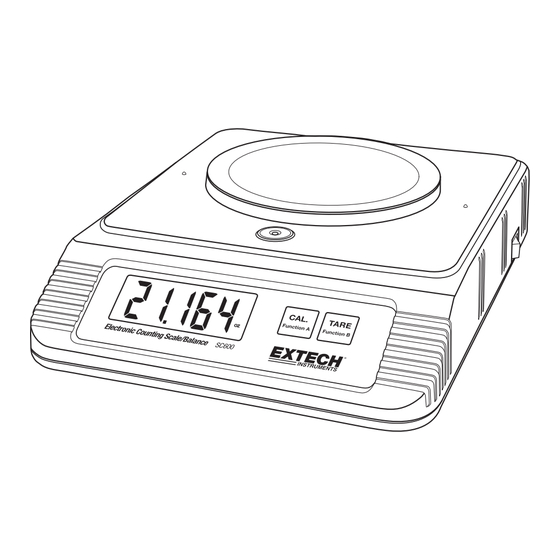

Beschreibung des Messgeräts 5‐stelliges multifunktionales LCD‐Display Libelle Wiegeplattform Netzadapter‐Buchse (9 V/ 300 mA) 3,5 mm RS‐232 PC‐Schnittstellenbuchse Wägeeinheit‐Auswahlschalter (Gramm oder Unzen) Ein‐/Ausschalter TARE (Tara) Taste CAL (Kalibrierung) Taste Das Batteriefach und die verstellbaren Gummifüße für die Nivellierung befinden sich auf der Rückseite des Geräts. 3 SC600‐EU‐DE v1.3 4/14 ... -
Seite 4: Betrieb
Betrieb Vorbereiten der SC600: Stellen Sie die SC600 auf eine stabile, waagerechte Unterlage. Nivellieren Sie das Gerät mit den Gummifüßen auf der Unterseite. Achten Sie vor dem Gebrauch der Waage für einen waagerechten Stand. Zur exakten Nivellierung kann die Libelle auf der Oberseite der SC600 verwendet werden. Entfernen Sie die Schutzfolie von der Wiegeplattform und befestigen Sie die Wiegeplattform mit den 4 Schrauben (im Lieferumfang enthalten), wie in der Abbildung dargestellt. 4 SC600‐EU‐DE v1.3 4/14 ... - Seite 5 Waagebetrieb (Wiegen) Befolgen Sie die oben aufgeführten Anweisungen für die Vorbereitung der SC600. Wenn das Gerät bereit ist, legen Sie vorsichtig das Wägegut auf die Wiegeplattform und lesen Sie die Gewichtsmessung auf dem LCD‐Display ab. Stellen Sie sicher, dass das Gewicht nicht die ...
- Seite 6 Stückzählung Die SC600 kann die Stückzahl einer Objekt‐ oder Teilemenge (jedes Teil hat das gleiche Stückgewicht) berechnen. Es kann eine bekannte Anzahl von Teilen als Referenz verwendet werden, z. B. 10, 20, 50 oder 100 Teile. Bereiten Sie eine bekannte Anzahl von Teilen (mit einer Probengröße von 10, 20, 50, ...
- Seite 7 Vorbereiten der Kalibrierung: Für die Kalibrierung sind Standardgewichte erforderlich (nicht im Lieferumfang enthalten). Es können Standardgewichte mit 200 Gramm oder 400 Gramm verwendet werden. Lassen Sie die SC600 für mindestens 30 Minuten aufwärmen, bevor Sie die Kalibrierung beginnen. WICHTIGER KALIBRIERUNGS HINWEIS: Stellen Sie vor dem Kalibrieren der SC600 die zu erwartenden Gewichtsmessungen fest, die ...
-
Seite 8: Ersetzen Der Batterien
407001‐Software (unter www.extech.com kostenlos erhältlich) benötigt. Nachdem die vorgenannten Geräte erreicht wird, Stellen Sie die 407001‐USB auf Programmplatz 2 und schließen Sie es an das SC600. Öffnen Sie die Anwendung und folgen Sie den Anweisungen auf dem Bildschirm. Ersetzen der Batterien Bei Erscheinen des Symbols für erschöpfte Batterien (LO) auf dem LCD müssen die Batterien ersetzt werden. Das Batteriefach befindet sich auf der Unterseite der SC600. Öffnen Sie das Batteriefach mit den Batteriefachlaschen. Ersetzen Sie die Batterien unter Beachtung der korrekten Polarität und schließen Sie vorsichtig das Batteriefach. Erschöpfte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen. Als Verbraucher sind Sie verpflichtet, alte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft werden, abzugeben. ... -
Seite 9: Technische Daten
Optionales PC‐Schnittstellenkabel und Software AN 407001 Optionaler USB‐Adapter AN 407001‐USB Messbereichs‐Überschreitung Auf dem LCD werden oben Striche ‐ ‐ ‐ ‐ ‐ ‐ angezeigt Messbereichs‐Unterschreitung Auf dem LCD werden unten Striche _ _ _ _ angezeigt Anzeige für erschöpfte Batterie Auf dem LCD wird das „LO“‐Symbol angezeigt Stromversorgung 6 x 1,5 V AA‐Batterien oder Netzadapter 9 V/300 mA (Multistecker im Lieferumfang) Betriebsstrom Ca. 17 mA Gleichstrom Betriebstemperatur 0 bis 50 C (32 bis 122 F) Betriebsluftfeuchtigkeit < 80 % RH Abmessungen Gerätebasis: 250 x 190 x 70 mm (9,8 x 7,5 x 2,8”) Durchmesser der Wiegeplattform: 120 mm (4,7") Gewicht 1 kg (2,2 lbs) Copyright © 2014 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form www.extech.com 9 SC600‐EU‐DE v1.3 4/14 ...
