LOEHR S1 CHAPTER Aufbauanleitung

AUFBAUANLEITUNG S CHAPTER
1
•

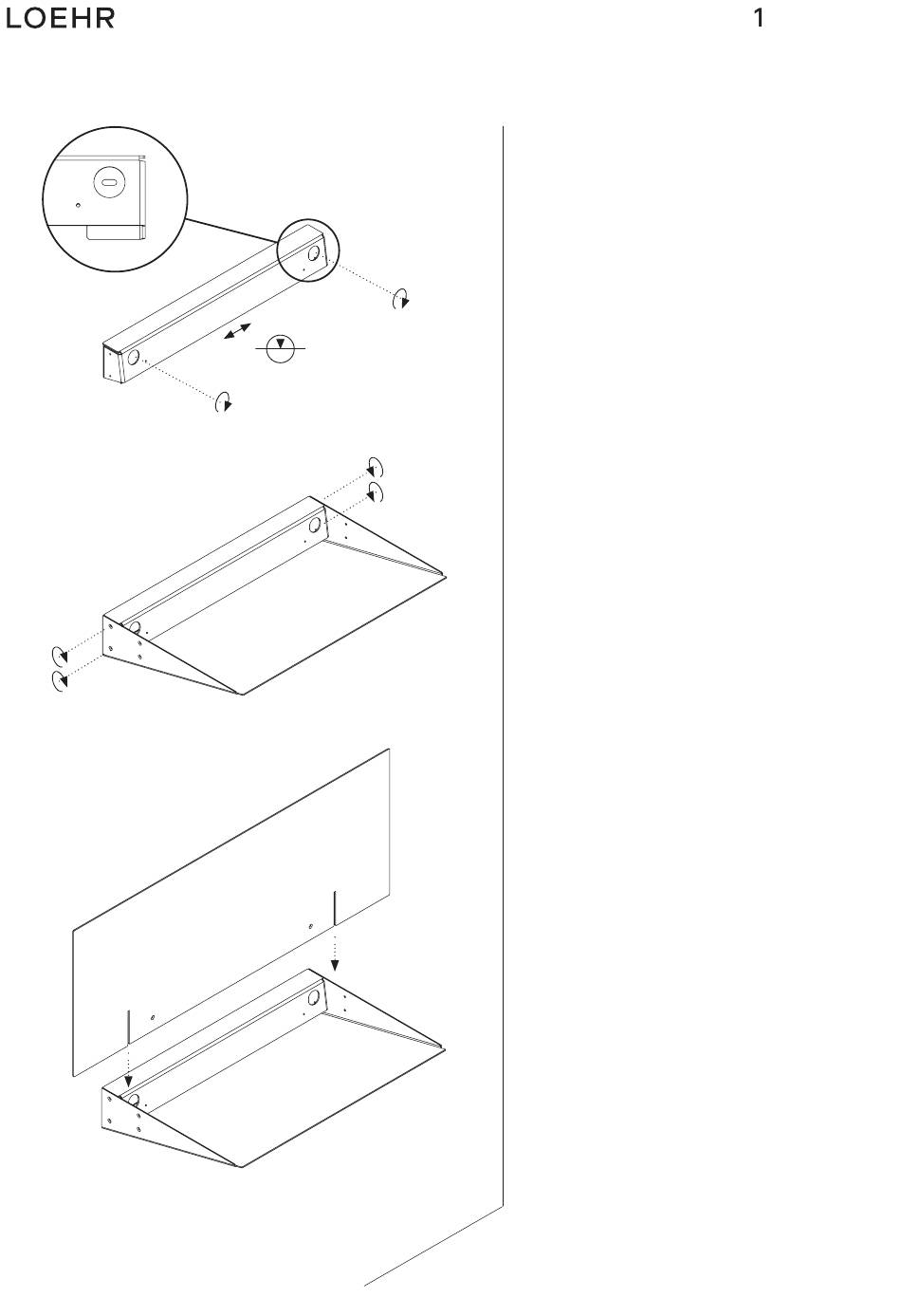

Die Montageschiene ist der zentrale
Aufhängungspunkt für alle Elemente von
CHAPTER.
•
Die Schiene an der gewünschten
Wandposition waagerecht ausrichten und
Bohrungspunkte mittig der Langlöcher
markieren, so ist eine horizontale
Verschiebung um +/- 3mm möglich.
•
Die Schiene selbst kann als
Bohrschablone verwendet werden, eine
Wasserwage lässt sich gut auf die obere
Fläche legen, um akkurat zu nivellieren.
•
Dübel und Wandschrauben liegen bei.
2
•
Nun die Wanne von unten über die
Schiene schieben und an den seitlichen
Schraubpunkten mit jeweils zwei
Schrauben durch die Seitenwand fixieren.
3
•
Die Rückwand wird nun mit den Schlit-
zen nach unten über die Seitenwände
der Wanne geschoben und dann mit der
Rückseite an die Schiene angelegt.
•
Sicherstellen, daß die Seite mit den
gesenkten Bohrlöchern nach vorne zeigt.
