NINGBO PRECISE MACHINERY DS06W Precise Alvar Installation Und Betriebsanleitung
Inhaltsverzeichnis
Installations- und Betriebsanleitung
Wichtige Hinweise für den mit der Installation beauftragten Fachbetrieb:

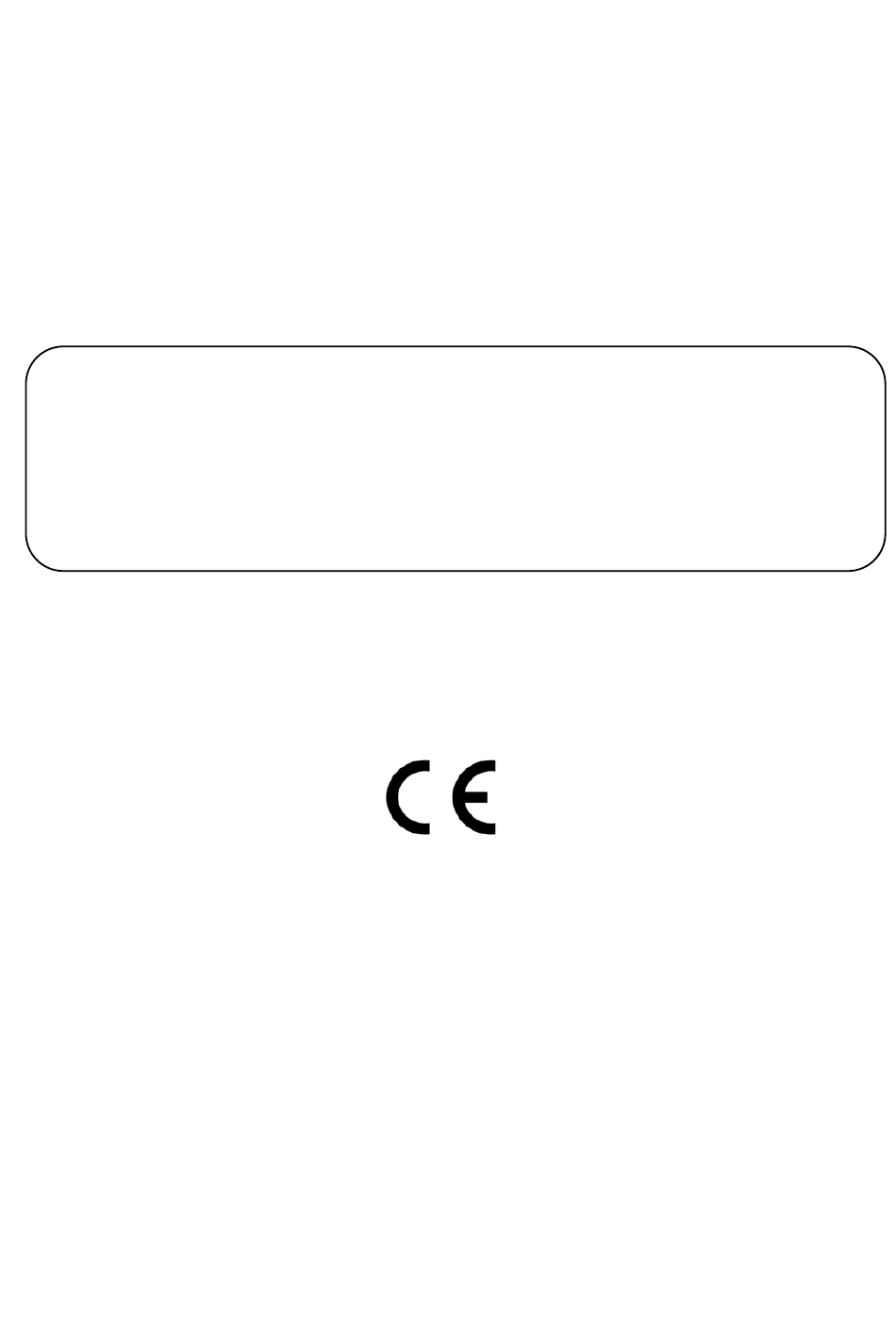

Bitte befestigen Sie das Etikett mit der Seriennummer des Ofens,
Bitte händigen Sie diese Anleitung dem Ofenkäufer aus, wenn die Installation komplett
ist. Lassen Sie den Ofen betriebsbereit und weisen Sie den Benutzer in die richtige
Verwendung des Geräts und die Bedienung der Bedienelemente ein.
Bitte lesen Sie diese Anleitung sorgfältig durch!
Aus Sicherheitsgründen ist es unerlässlich, dass Ihr Ofen korrekt installiert und
betrieben wird. Ningbo Precise kann keine Verantwortung für Fehler oder
Folgeprobleme übernehmen, die durch falsche Installation
DS06W
Precise Alvar
bevor Sie das Handbuch in den Ofen legen.
Wichtig:
Dieses Produkt muss von einer geeigneten,
qualifizierten Fachkraft installiert werden.
oder Bedienung entstehen.
Inhaltsverzeichnis
Inhaltszusammenfassung für NINGBO PRECISE MACHINERY DS06W Precise Alvar
- Seite 1 Installations- und Betriebsanleitung DS06W Precise Alvar Wichtige Hinweise für den mit der Installation beauftragten Fachbetrieb: Bitte befestigen Sie das Etikett mit der Seriennummer des Ofens, bevor Sie das Handbuch in den Ofen legen. Bitte händigen Sie diese Anleitung dem Ofenkäufer aus, wenn die Installation komplett ist.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. TECHNISCHE DATEN DES OFENS ................. 2 1.1 Technische Abmessungen..........................2 1.2 Technische Daten ............................3 2. WICHTIGE WARN- UND SICHERHEITSHINWEISE ............4 2.1 Allgemeines ..............................4 2.2 Kontrolle beim Abholen ..........................4 2.3 Sicherheitshinweise ............................4 2.4 Brandschutz in der Strahlungszone ....................... 4 3. -
Seite 3: Technische Daten Des Ofens
1. Technische Daten des Ofens Herzlichen Glückwunsch zum Kauf des Ofens DS06W (Precise Alvar). Bitte nehmen Sie sich Zeit und lesen Sie die Installations- und Benutzeranleitung sorgfältig durch. 1.1 Technische Abmessungen... -
Seite 4: Technische Daten
1.2 Technische Daten Abmessungen (H x B x T) 748 x 420 x 432 Nennwärmeleistung Gewicht Wirkungsgrad 77,6 Staubgehalt mg/Nm CO-Gehalt (bei 13% O 0.07 NOx-Gehalt mg/Nm CxHx mgc/m Raumheizleistung 60-80 Rauchrohrauslass... -
Seite 5: Wichtige Warn- Und Sicherheitshinweise
2. Wichtige Warn- und Sicherheitshinweise 2.1 Allgemeines Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den Sicherheitshinweisen. Unsere Gewährleistung bei Fehlfunktionen gilt nur, wenn die Gebrauchsanweisung befolgt wurde. Bei unsachgemäßer Behandlung beim Einbau oder Gebrauch (Transportschäden, Überlastung) kann die Gewährleistung nicht geltend gemacht werden. Eine sachgemäße Handhabung und Wartung sind Voraussetzungen für einen einwandfreien Betrieb und eine lange Lebensdauer des Kaminofens. -
Seite 6: Heizen
3.2 Heizen Unsere DS06W Kaminöfen haben ein ausgeklügeltes „Airwash“-System, das das Glas sauber hält. Sekundärluft (Airwash) Die Sekundärluftzufuhr des Ofens wird über einen Luftschieberegler gesteuert, der sich unten in der Mitte des Ofens direkt unter der Tür befindet. Wenn Sie sauberes Glas wünschen, lassen Sie diesen Regler während des Brennvorgangs immer ein wenig geöffnet, es sei denn, der Ofen wird für längere Zeit abgeschaltet. -
Seite 7: Reinigung Des Ofens
3.4 Reinigung des Ofens Löschen Sie das Feuer niemals mit Wasser. Reinigen Sie den Ofen nur, wenn er abgekühlt ist. In der Asche können sich auch nach 24 Stunden noch Reste glühender Kohle befinden! Tragen Sie während der Reinigung immer Schutzhandschuhe. Öffnen Sie die Feuerraumtür. -
Seite 8: Verbrennungsluftzufuhr
4.2.4 Verbrennungsluftzufuhr • Der Querschnitt des Lufteintrittskanals (von außen in den Ofenraum) muss einen Querschnitt von mindestens 50 cm haben. • Der Strömungswiderstand der Verbrennungsluftzufuhr darf 4 Pa nicht überschreiten. • Aufgrund des möglichen Unterschieds zwischen der Temperatur der Umgebungsluft und des Innenraums kann kondensierte Luftfeuchtigkeit an der Außenfläche des Lufteinlasskanals auftreten. -
Seite 9: Gewährleistung
6. Gewährleistung Allgemeine Gewährleistungsbedingungen Auf das einwandfreie Material, die fachgerechte Verarbeitung und den sicheren Betrieb dieses Kaminofens geben wir 2 Jahre Gewährleistung. 1. Unser Produkt funktioniert einwandfrei, wenn es gemäß den Empfehlungen und Anweisungen gehandhabt und betrieben wird. 2. Wird das Produkt auf Ihre Anfrage hin im Gewährleistungszeitraum eingereicht, kümmern wir uns um die Behebung etwaiger Mängel. - Seite 10 IM FALLE EINES SCHORNSTEINBRANDES • Lösen Sie Alarm aus, um andere in Ihrem Haus zu informieren. • Rufen Sie die Feuerwehr. • Reduzieren Sie die Brenngeschwindigkeit des Geräts, indem Sie alle Luftregler schließen. • Bewegen Sie Möbel und Teppiche vom Kamin weg und entfernen Sie alle Zierobjekte in der Nähe.
-
Seite 11: Explosionszeichnung (Liste Der Ersatzteile Und Zeichnung)
8. Explosionszeichnung (Liste der Ersatzteile und Zeichnung) Nummer Bezeichnung des Teils Anzahl Obere Prallplatte Vermiculitplatte auf Prallplatte Prallplatte Kohlefänger Linke Vermiculitplatte Hintere Vermiculitplatte Gitter Rechte Vermiculitplatte Tertiärluftkammer Steckscheibe für den hinteren Rauchabzug Obere Rohrmanschette Rückenplatte Tür Türglas Oberer Glashaltebügel Linker Glashaltebügel Unterer Glashaltebügel Rechter Glashaltebügel Türgriff... -
Seite 12: Anhang 1: Informationen Zur Entsorgung
Anhang 1: Informationen zur Entsorgung Um Ihren neuen Kaminofen vor Transportschäden zu schützen, wird er verpackt geliefert. Die Verpackungsmaterialien sind recycelbar und werden im Allgemeinen von Ihrem Fachhändler zurückgenommen. Sollten Sie die Verpackungsteile selbst entsorgen wollen, dann wenden Sie sich bitte an Ihren nächsten Wertstoffhof. -
Seite 13: Anhang 2: Produktdatenblatt Gemäß Verordnung Eu 2015/1186
Anhang 2: Produktdatenblatt gemäß Verordnung EU 2015/1186 Marke Precise Modell DS06W Alvar Produktart Zeitbrandfeuerstätte für den geschlossenen Betrieb Allgemeine Daten Brennstoffart Scheitholz Nennwärmeleistung (NWL) Holzaufgabemenge kg/h 1,76 Wirkungsgrad 77,6 (Brennstoffenergieeffizienz bei NWL) CO-Gehalt bei 13 % O mg/Nm³ Staubgehalt mg/Nm³ Abgastemperatur am Stutzen °C Förderdruck... -
Seite 14: Anhang 3: Technische Dokumentationen Nach Verordnung (Eu) 2015/1185
Anhang 3: Technische Dokumentationen nach Verordnung (EU) 2015/1185 Modell: Precise Alvar Ningbo Precise Machinery CO., Ltd Name und Anschrift des Lieferanten: No. 1 Houwang South Road, Xikou Town, Fenghua, Ningbo, China Modellkennung: DS06W Precise Alvar EZKA/2020-08/00018-1 bei SGS Nederland BV – NB 0608 Gleichwertige Modelle: Prüfbericht:... - Seite 15 nein nein Sonstige fossile Brennstoffe nein nein Briketts aus einer Mischung aus Biomasse und fossilen Brennstoffen nein nein Sonstige Mischung aus Biomasse und festen Brennstoffen Angabe Symbol Wert Einheit Angabe Symbol Wert Einheit Wärmeleistung Thermischer Wirkungsgrad (auf Grundlage des NCV) η...
