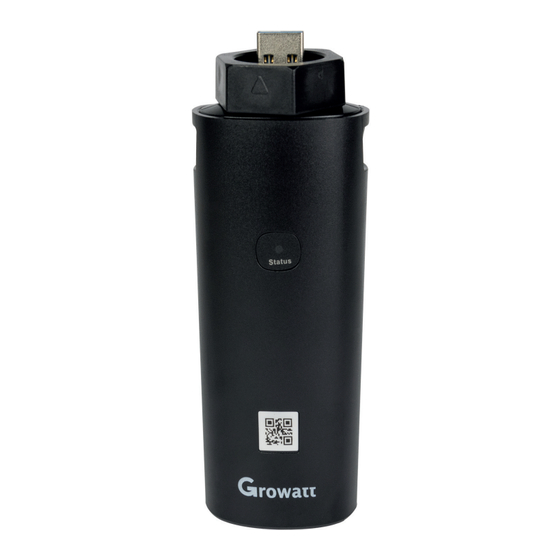

INSTALLATIONSANLEITUNG
GROWATT
SHINE WIFI-X
Bitte lesen Sie die Installationsanleitung
vor Inbetriebnahme sorgfältig durch.
LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de
Tel: 05734 - 969030 | Fax: 05734 -
Folgt uns auf:
9690329
| E-Mail: info@shop-lieckipedia.de
Werbung
Verwandte Anleitungen für Growatt SHINE WIFI-X
Inhaltszusammenfassung für Growatt SHINE WIFI-X
- Seite 1 Folgt uns auf: Ihr bester Partner für Solartechnik. INSTALLATIONSANLEITUNG GROWATT SHINE WIFI-X Bitte lesen Sie die Installationsanleitung vor Inbetriebnahme sorgfältig durch. LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 2 Folgt uns auf: Ihr bester Part Installation Schritt 1 - Verbindung des WiFi-Sticks mit dem Wechselrichter 1. Drehen Sie die USB-Abdeckung des Photovoltaikgerätes gegen den Uhrzeigersinn. 2. Drehen Sie das Datenlogger-Schließfach oben und stellen Sie sicher, dass sich das Dreieck auf der Vorderseite und in der Mitte befi ndet.
- Seite 3 Sie in iOS/Google Play Store nach ShinePhone, laden Sie sich die ShinePhone-App herunter und installieren Sie diese. 2. Weitere Informationen fi nden Sie unter server.growatt.com LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 4 Folgt uns auf: Ihr bester Part Installation 3. Verbinden Sie Ihr Mobiltelefon mit dem WLAN Ihres Routers, das über das Shine WiFi-X-Modul kommunizieren soll. 3a) Der Routername sollte aus englischen Buchstaben und Zahlen bestehen. Bitte verwenden Sie keine Sonder- zeichen, da diese vom System nicht unterstützt werden.
-
Seite 5: Lieferumfang
Folgt uns auf: Ihr bester Partner für Solartechnik. Lieferumfang 5. Wählen Sie das Land und Ihre Stadt aus, klicken Sie dann auf „Weiter“. Hinweis: Wenn Sie ein falsches Land oder eine falsche Stadt auswählen, wird das System möglicherweise eine falsche Uhrzeit anzeigen. Land/Stadt Land/Stadt Add Datenlogger... - Seite 6 Folgt uns auf: Ihr bester Part Installation 7. Scannen Sie den QR-Code oder geben Sie die Seriennummer und den Checkcode ein. Klicken Sie dann auf „Registrieren“, um zum „Set ShineWifi -X“ zu gelangen. Registrierung Seriennummer Scannen LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 7 Der ShineWiFi-X verfügt über eine 3-Farben LED. Wenn nur die blaue LED leuchtet, ist der Router erfolgreich mit dem Growatt-Shine-Server verbunden. LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 8 Folgt uns auf: Ihr bester Part Installation 9. Falls ein Popup-Fenster mit dem Hinweis „Fehlgeschlagen“ angezeigt wird, lesen Sie Anhang A dieser Anleitung zur Fehler- behebung durch, um das Problem zu lösen. Melden Sie sich danach in Ihrem Konto an und klicken Sie auf „+“...
- Seite 9 Folgt uns auf: Ihr bester Partner für Solartechnik. Installation 10. Nach erfolgreicher Konfi guration wird auf die Seite „Meine Anlage“ gewechselt. Wählen Sie den Wechsel- richter in der Liste aus, um die Informationen zu prüfen. Meine Anlage Meine Anlage LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
-
Seite 10: Anhang A: Bedeutung Der Shine Wifi-X-Key-Schalter
LEDs lange aufleuchten. Melden Sie sich anschließend bei Ihrem ShinePhone-Konto an und klicken Sie auf das „+“ oben rechts und drücken Sie lange auf die zu ändernde Datenlogger-Serien- nummer. Anhang A: Bedeutung der Shine WiFi-X-Key-Schalter Operation Bedeutung Entfernen Sie vor Anbringung den... - Seite 11 Konfi guration Router verbun- -Überprüfen Sie, ob die Router- blinkt nur die den, aber nicht Firewall die Auswahl der Ports grüne LED. mit dem Growatt 5279 und 5280 zulässt. ShineServer. ShineWiFi-X- Nach der Kommunikation Konfi guration ist mit dem Rou- Normaler Arbeitszustand.
- Seite 12 Folgt uns auf: Ihr bester Part Fehlerbehebung LED-Status Bedeutung Fehlerbehebung WiFi-X keine 1.Überprüfen Sie den Router. Verbindung zum Grüne LED Router möglich. a) Der Name des Routers sollte leuchtet aus englischen Buchstaben immer. und Zahlen bestehen, Sonderzeichen werden nicht unterstützt. b) Verwenden Sie aus Sicherheitsgründen ein verschlüsseltes drahtloses...
- Seite 13 Fehlerbehebung Derzeit kommt es auf Grund Bitte überprüfen Sie die Einstellung von Server-Arbeiten von des Datenloggers nach verfügbaren Growatt gelegentlich zu Updates und führen Sie diese durch. kurzzeitigen fehlenden Setzen Sie anschließend Ihren Daten- Leistungsdaten, was logger zurück, indem Sie 6 Sekungen zur Abmeldung der WiFi- lang die Key-Taste gedrückt halten...
- Seite 14 Folgt uns auf: Ihr bester Part Fehlerbehebung Fehler Fehlerbehebung Sollte trotz allem die Bitte prüfen Sie: Kommunikation über die - ob der Installationscode Internetverbindung nicht ANSL5 für Deutschland / funktionieren: BGAA7 für Österreich hinterlegt ist (In der App rechts unter „Meine Anlage“...
- Seite 15 Folgt uns auf: Ihr bester Partner für Solartechnik. Hilfe-Videos Link zu Hilfe-Videos https://www.youtube.com/watch?v=v8TA1pXGz4M https://drive.google.com/drive/folders/1- Xw9Lr8fjpKTOduWg3ImbpZGO_IhG2he?usp=sharing LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
