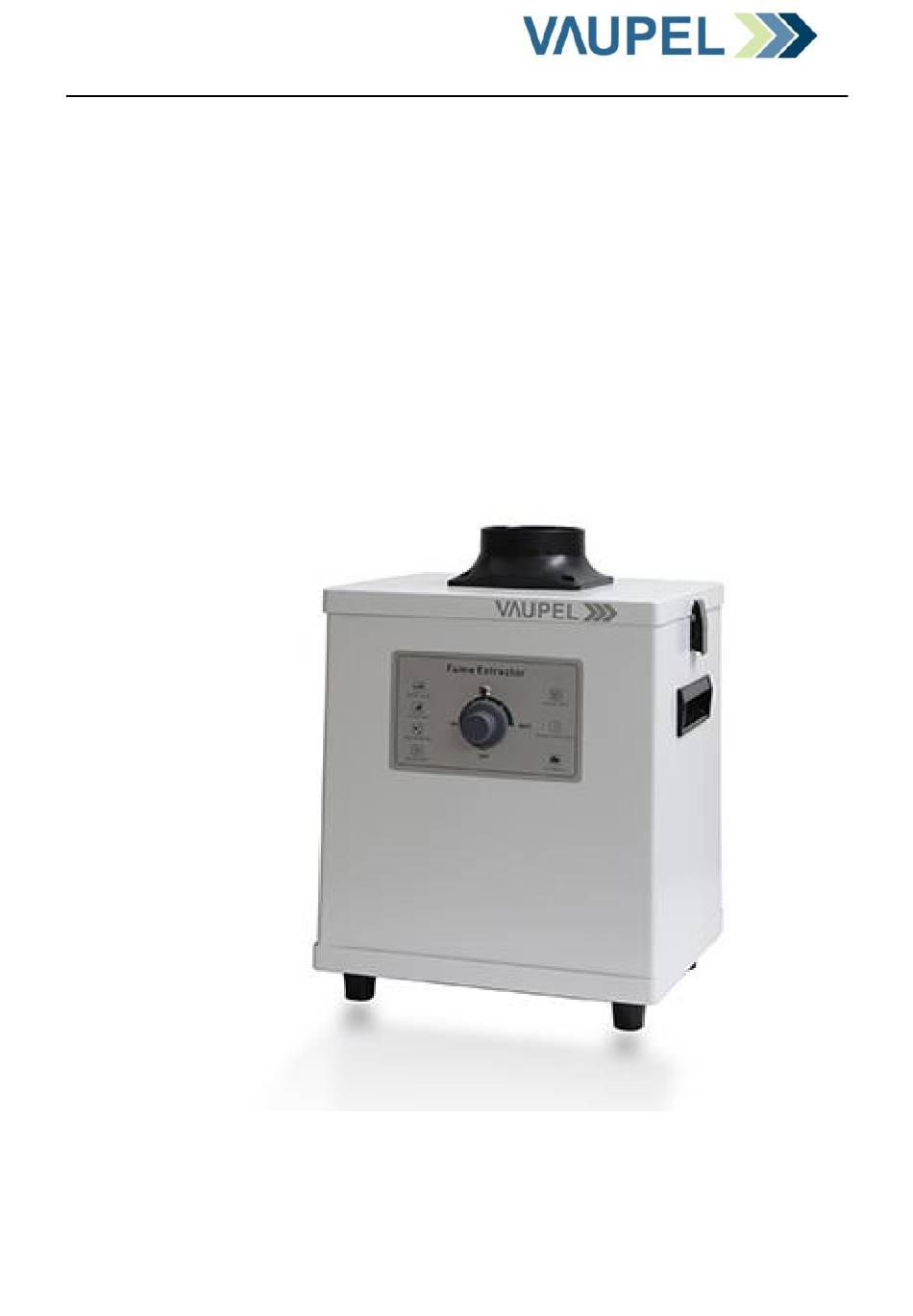

- Seite 1 Bedienungsanleitung Rauch- und Gasabsaugung Typ: LAB-1W Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung durch.
-
Seite 2: Produktbeschreibung
Produktbeschreibung Der Feinstaub- und Geruchsfilter Typ LAB-1W ist von international anerkannten Instituten nach CE und PONY (Amerikanische Norm) geprüft und zertifiziert. Siehe unten: Der Feinstaub- und Geruchsfilter Typ LAB-1W findet Einsatz bei der Finger- und Fußnagelpflege sowie Modulation. ACHTUNG: KEINE... -
Seite 3: Lieferumfang
EU 4 Matte In der Filtereinheit verbaut Mittelfilter 1 St F 7 Filter In der Filtereinheit verbaut. H-13 Filter, Einheit Hauptfilter 1 St. Aktivkohle, Filteranlage verbaut. Nachfilter. Arbeitsplatzergonomie Vaupel Heidmarkstraße 5 29683 Bad Fallingbostel Tel. 0 5162 / 90 37 800... - Seite 4 Der Ein-Aus Schalter steht auf “off”. Die Filter sind ordnungsgemäß verbaut. Die Filteranlage hat einen sicheren Stand. Der Geschwindigkeitsregler ist in der “off” Position. ACHTUNG: INBETRIEBNAHME BEDIENUNGSANLEITUNG LESEN! Arbeitsplatzergonomie Vaupel Heidmarkstraße 5 29683 Bad Fallingbostel Tel. 0 5162 / 90 37 800...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Vor Nutzung der Anlage folgende Sicherheitshinweise lesen: 1. Die Stromversorgung muss über eine Erdung verfügen. 2. Nur Fachpersonal darf die Filteranlage öffnen. 3. In der Filteranlage ist mit lebensgefährlichem Strom zu rechnen. Bevor die Anlage geöffnet wird, immer den Netzstecker ziehen. Ein Ausschalten der Anlage reicht hier nicht aus. - Seite 6 Arbeitsplatzergonomie Vaupel Heidmarkstraße 5 29683 Bad Fallingbostel Tel. 0 5162 / 90 37 800...
-
Seite 7: Inhaltsverzeichnis
Inhalt 1. Aufbau und Abmessung 2. Technische Daten 3. Bedienung 3.1 Filteraustausch 3.2 Montage Absaugarm 3.3 Bedienungsanleitung vom LAB-1W 4. Fehlerbehebung/ Störungsbeseitigung 5. Pflege und Benutzung der Filter 6. Zubehör... -
Seite 8: Aufbau Und Abmessung
1. Aufbau und Abmessungen Steuerung Anschlussflansch Gehäuse Φ75mm Filterdeckel Verschluss Steckeranschluss +Ein – Aus-Schalter... -
Seite 9: Technische Daten
2. Technische Daten Model LAB-1W Parameter φ75mm Flansch Ansaugstutzen Anschlussspannung AC 230V 1Ph, 50 Hz Leistung 150W Strömung 17m/s Stutzen 0.3μm Abscheidegrad 99.97% ＜ Geräuschpegel 55dB Armlänge (Zubehör) 1.4M Volumenstrom 200m³/h Abmessungen ohne L280×W250×H280 Gewicht ohne Arme 10 kg... -
Seite 10: Handhabung
3. Handhabung 3.1 Filterwechsel Schalten Sie das Gerät über den Schalter ab und ziehen Sie den Stecker von der Maschine, so wird ein unbeabsichtigtes Anlaufen der Maschine gewährleistet. Öffnen Sie den Filterdeckel an den seitlichen Schnellverschlüssen. Entfernen Sie die gebrauchten Filter, hierbei ist es wichtig, die Wechselintervalle zu beachten. -
Seite 11: Anbringen Der Absaugarme
3.2 Anbringen der Absaugarme Die Arme sind passgenau in die Flanschhalterung zu stecken, durch leichtes Drehen gelingt dies einfach. Um die Arme und somit die Absaugtrichter nahe an die Entstehungsstelle zu bringen, sind diese durch leichtes Drehen und Biegen zu formen. ◆... -
Seite 12: Bedienungsanleitung Vom Lab-1W
3.3 Betriebsanleitung für LAB-1W 1. Stecken Sie den Netzstecker in die Steckdose und prüfen Sie, ob dieser richtig passt. 2. Schalten Sie den Netzschalter ein. (Bild 1). 3. Stellen Sie die Geschwindigkeit am Einstellregler auf die von Ihnen benötigte Geschwindigkeit der Absaugung ein. (Bild 2). -
Seite 13: Fehlerbehebung/ Störungsbeseitigung
4. Fehlerbehebung / Störungsbeseitigung ◆ Achtung: Bitte stellen Sie sicher, dass das Gerät vor der Überprüfung und Reparatur vom Stromkreis getrennt ist! Problem 1: Die Maschine funktioniert noch, aber der Luftstrom ist sehr schwach und die Saugkraft stark reduziert. Ursache: Der Lufteinlass ist blockiert oder ein Fremdkörper ist innerhalb des Absaugarms vorhanden. -
Seite 14: Pflege Und Benutzung Der Filter
5. Pflege und Benutzung der Filter Filter sind ein Verbrauchsmaterial und müssen von Zeit zu Zeit gereinigt oder ausgetauscht werden, damit ein einwandfreier Betrieb gewährleistet ist. 1) Vorfilter Luftrichtung Setzen Sie den Vorfilter EU 4 Matte) auf den Feinstaubfilter (Mittelfilter F7). - Seite 15 2) Mittelfilter (Feinstaubfilter) Luftstrom Mit den kleinen Halteschlaufen nach oben, wird der Feinstaubfilter (Mittelfilter) im Inneren des Hauptfilters eingesetzt. Dieser Filter sollte sofort gereinigt, bzw. gewechselt werden, wenn die Saugleistung beeinträchtigt ist. 3) Hauptfilter Luftstrom Stellen Sie den Hauptfilter, im Inneren der Maschine (H13-Filter mit Aktivkohle), mit dem Griff nach oben auf den Boden.
-
Seite 16: Zubehör
6. Zubehör Name Model Anmerkungen Bilder Zur Vorfiltrierung von groben Vorfilter Matte Partikeln. Feinstaubfilter Filterklasse F7 mit 2,5 m² Filterfläche. Mittelfilter F7 Filter Dieser filtriert feine, gesundheitsschädliche Partikel zuverlässig aus. 99,97% Abscheidegrad bei Hauptfilter H 13 Partikeln 0.3µm größer. Mit dem quadratischen Erfassungstrichter können Rauch oder Staub direkt über der Tischplatte besser erfasst... - Seite 17 Notizen Seriennummer:...
