CMD Motion Installationsanleitung Seite 2

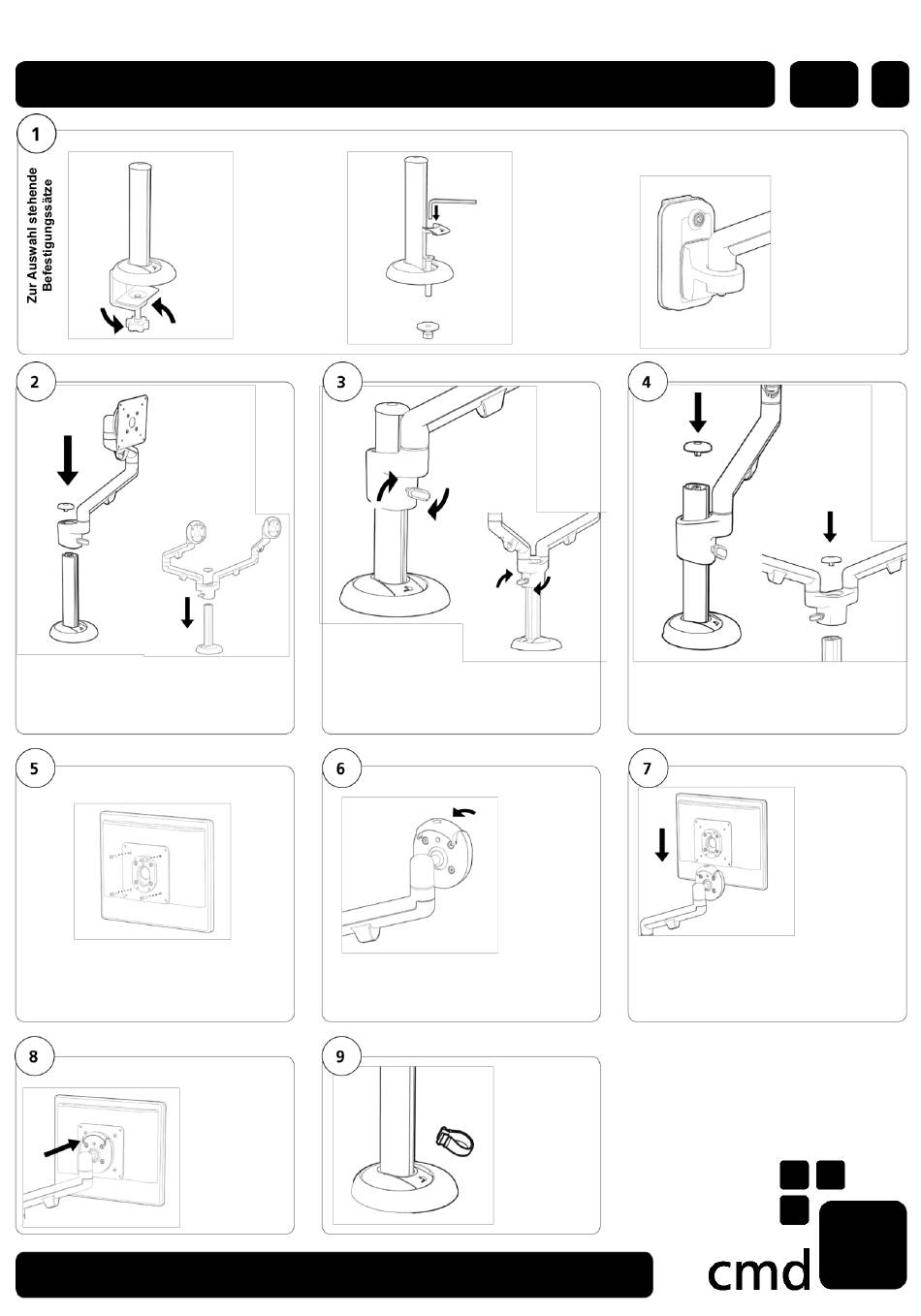

Installationsanleitung
Monitorhalterung „Motion"
Schieben Sie den Arm nach unten auf
die Rillen des Rohrs.
Befestigen Sie die VESA-Platte mit den
4 mitgelieferten Schrauben an Ihrem
Monitor. Max. Gewicht: 8 kg pro Kopf.
Sobald sie
eingerastet ist,
verriegeln Sie den
Hebel am Kopf,
um die Halterung
zu arretieren.
CMD Ltd, Sycamore Road, Eastwood Trading Estate, Rotherham, S65 1EN, Großbritannien
Tel: +44 (0)1709 829 511 | Fax: +44 (0)1709 378 380 | E-Mail: enquiries@cmd-ltd.com | Web:
C-Klemme
Befestigen Sie die
C-Klemme an der
Schreibtischkante.
Fahren Sie mit Schritt
2 fort
Verriegeln Sie den Arm mithilfe der
Rändelschraube in der gewünschten Höhe.
Entriegeln Sie den Hebel am Kopf der
Halterung.
Schraubmontagen-
befestigung
Schrauben Sie die
Befestigung wie
dargestellt in den
Schreibtisch und decken
Sie sie mit einem
Kunststoff-Clip ab
Fahren Sie mit Schritt
2 fort
Sobald der Arm montiert ist, bringen Sie
die Kappe am Rohrkopf an.
Haken Sie die VESA-Platte am Kopf der
Halterung ein und drücken Sie diese fest
nach unten.
Befestigen Sie
das Kabel-Manage-
ment-Clip an den
Rillen auf dem
Rohr und führen
Sie die Kabel
durch.
www.cmd-ltd.com
Teile-Nr.: 133435
SlatWall
Befestigen Sie die
SlatWall-Halterung mit
einem Inbusschlüssel
an der SlatWall.
Fahren Sie mit Schritt
5 fort.
