CO-40.5 DSP-BT
maximal 30cm betragen. Auch hier ist auf einen ausreichenden Kabelquerschnitt zu achten.
4. Remote Anschluss: Falls Sie den Verstärker über die RCA-Eingänge betreiben, müssen Sie den
Remote Anschluß mit dem Remote Ausgang (oder elektrische Antenne) des Autoradios verbinden.
Einzelheiten dazu finden Sie in der Betriebsanleitung Ihres Autoradios.
5. Signaleingang: Sie können den Verstärker sowohl an die Lautsprecherausgänge Ihres Radios
(High-Level) als auch an den RCA (Cinch) Ausgängen (Low-Level) betreiben. Bitte beachten Sie das
Sie nicht beides zeitgleich anschließen!
6. AUX-Eingänge: Der Verstärker hat zwei AUX-Eingänge. Der AUX 1 ist über eine 3.5mm Klinke
Buchse ausgeführt. Dieser hat eine Signalerkennung und schaltet bei Signal den Verstärker ein.
Der AUX 2 ist für spezielles Audio System Zubehör vorgesehen. Bitte fragen Sie dazu
Ihren Fachhändler.

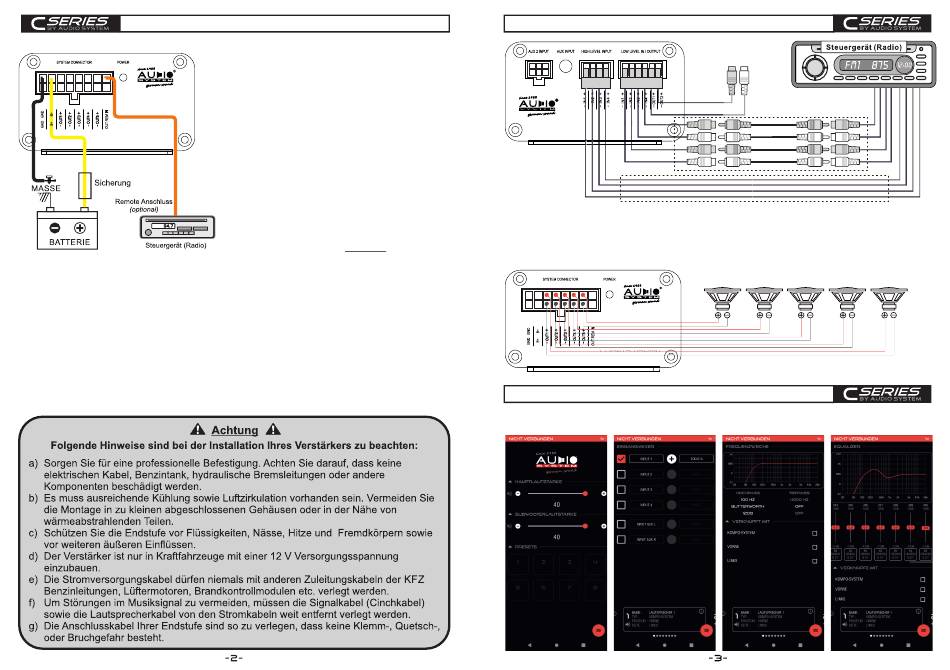

ANSCHLÜSSE
1. Trennen der Stromversorgung
Klemmen Sie zuerst die Stromversorgung des Fahr-
zeuges ab. Dies geschieht am Besten, indem das
Massekabel von der Batterie entfernt wird.
2. Masseanschluß
Verbinden Sie den GND (Masse) Anschluss der End-
stufe mit der Fahrzeugkarosserie. Halten Sie dieses
Kabel so kurz wie möglich (maximal 100 cm) und
verwenden Sie einen ausreichenden Querschnitt
(min 2.5mm², besser mehr).
Stellen Sie sicher, daß die Verbindung mit der
Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V Stromanschluß
Der +12 V Anschluss der Endstufe ist mit einem
Stromkabel über eine Sicherung direkt an der
Autobatterie anzuschließen. Achtung: Die Kabel-
länge zwischen Batterie und Sicherung darf
ANSCHLÜSSE
CO-40.5 DSP-BT
7. Pre-Out: Der Verstärker verfügt über einen 2-Kanal Ausgang, um andere Verstärker zu betreiben.
8. Lautsprecher-Ausgänge: Die CO-40.5 DSP-BT verfügt über 5 Lautsprecherausgänge. Die
Impedanz der Lautsprecher muss mindestens 2 Ohm betragen.
CO-40.5 DSP-BT
DSP CONTROL APP
Alle Einstellungen des Verstärkers werden über die DSP Control App gemacht. Die Software wird
ständig weiterentwickelt, die aktuelle Version finden Sie unter www.audio-system.de/dsp/
2. Verstärker
(optional)
LOW-LEVEL
HIGH-LEVEL
Lautsprecher Impedanz 2 ~ 4 Ohm
