Inhaltszusammenfassung für Pool Systems iClock 1100

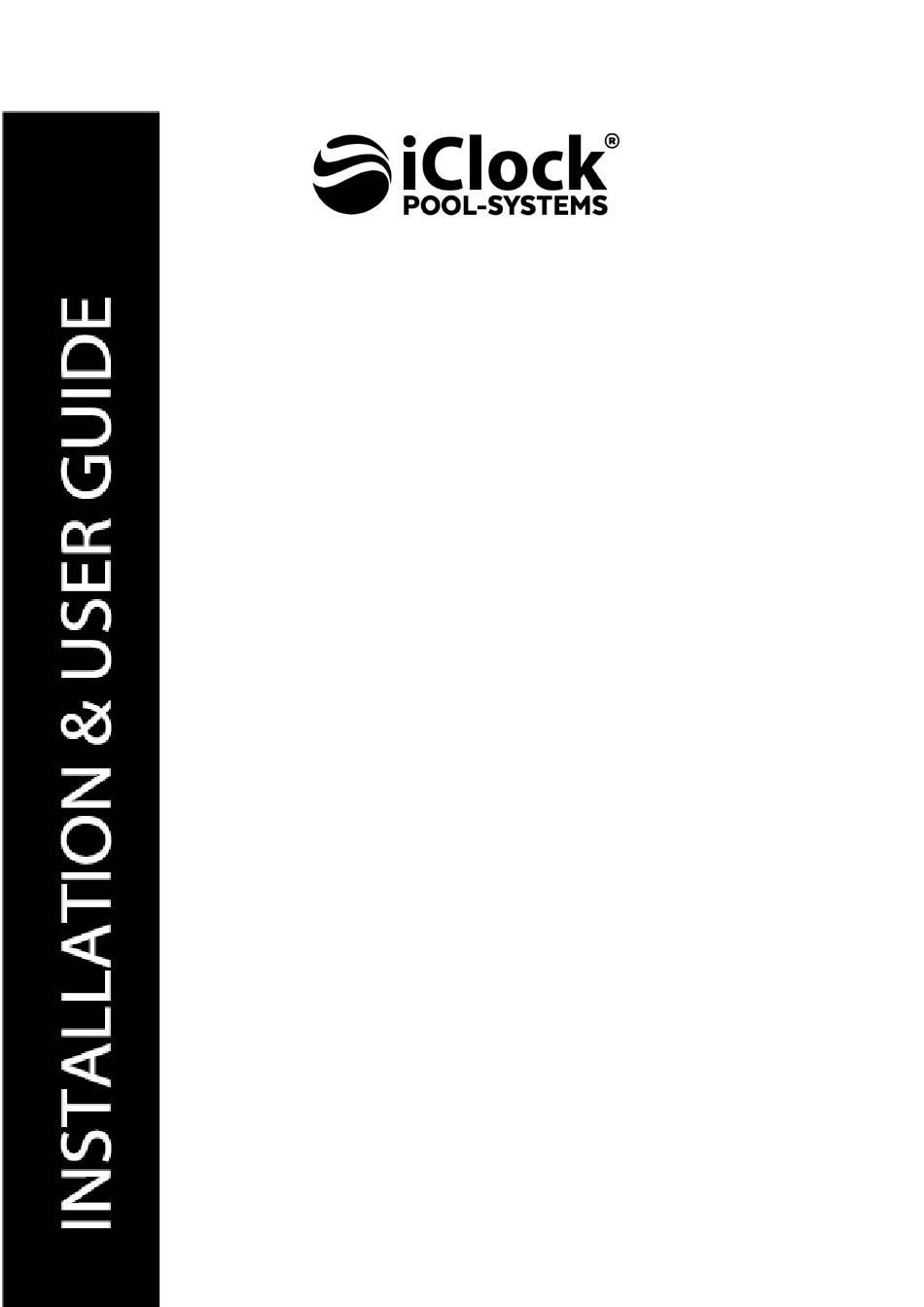

- Seite 1 POOL - SYSTEMS GmbH & Co. KG Am Steinbruch 3 – 5 92559 Winklarn...
-
Seite 2: Frequenzumwandler
FREQUENZUMWANDLER iClock 1100 Vielen Dank für den Kauf unseres Frequenzumrichters. Bitte lesen Sie das Handbuch vor der Installation und Inbetriebnahme sorgfältig durch und bewahren Sie es nach dem Einbau für spätere Zwecke auf. -
Seite 3: Inhaltsverzeichnis
INHALT 1. WICHTIGE SICHERHEITSANWEISUNGEN ..............5 2. TECHNICAL DATA ......................6 3. VOR DER INSTALLATION ....................6 4. ANSCHLUSS AN DIE POOLPUMPE .................. 7 1. EINSTELLUNGEN & BETRIEB ................... 9 2. SCHUTZ- UND FEHLERCODES ..................12 3. AUSSCHLÜSSE ......................13 4. -
Seite 4: Sicherheitssymbole
SICHERHEITS SYMBOLE Lesen Sie das Handbuch und bewahren Sie es an einem sicheren Ort auf Warnung Vorsicht: Stromschlaggefahr Berühren Sie nicht den Kühlkörper e-Waste: Im Recycling-Center entsorgen... -
Seite 5: Wichtige Sicherheitsanweisungen
1. WICHTIGE SICHERHEITSANWEISUNGEN Lesen Sie bitte diese Hinweise, um dieses Energiespargerät bestmöglich zu nutzen und mögliche Brände, elektrische Schläge, schwere Verletzungen oder Sachschäden zu vermeiden Dieses Benutzerhandbuch vor der Installation sorgfältig aufbewahren und zum späteren Nachschlagen aufbewahren. Dieses Gerät kann NUR mit Poolpumpen mit Permanent-Split-Kondensator-Motor verwendet werden. -
Seite 6: Technical Data
2. TECHNICAL DATA Modell iClock 1100 Abmessungen Eingangsleistung 1 phase AC Eingangsspannung 220~240V 155x206mm Eingangsfrequenz 50Hz Ausgangsleistung Max 1.1kW Ausgangsspannung 1ph, 0~240V Zweite Ausgabe 1ph, max for 2.5A, 500W Pumpentyp Single phase Max. aktuell Max 6A Geschwindigkeitsbereich 1200~2900 rpm Kühlung... -
Seite 7: Anschluss An Die Poolpumpe
4. ANSCHLUSS AN DIE POOLPUMPE Bitte befolgen Sie diese Schritte und den Verdrahtungsplan für den korrekten Anschluss. Die Garantie kann beeinträchtigt werden, wenn das Gerät nicht gemäß den in diesem Handbuch beschriebenen Anweisungen installiert wird. Es kann nur EINE Pumpe an den Umrichter angeschlossen werden. Bitte verbinden Sie kein anderes Gerät mit dem Ausgang. - Seite 8 128mm Erweiterungssteck 128mm Schraube 12mm Pumpensteckdos Schraube Netzstecker Zweite Ausgabe Fig. 3 Die obige Abbildung bezieht sich auf Netzstecker und Pumpenbuchse, der zweite Ausgang ist 1PH, Max nur für 2,5 A, 500 W. Wenn Sie für die Installation keinen Netzstecker benötigen, verkabeln Sie das Gerät bitte wie in Abb.
-
Seite 9: Einstellungen & Betrieb
Fig. 4 Berühren Sie den Kühlkörper nicht, während das Gerät in Betrieb ist oder mindestens 30 Minuten nach dem Ausschalten. Bewahren Sie es außerhalb der Reichweite von Kindern auf. Versuchen Sie auf keinen Fall, dass im Gerät enthaltene Hochspannungsumwandlungskomponenten im Falle einer Fehlfunktion oder eines Defekts zerlegt werden. -
Seite 10: Timer-Einstellung
Rückspülung (hoch) 2450~2900 rpm 2900 rpm ① Wenn eingesteckt, beleuchtet, halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu entsperren. Zum Starten drücken. ② Nach dem Start läuft die Pumpe mit einer maximalen Drehzahl von 2900rpm für eine Minute Selbstansaugung. -
Seite 11: Externe Steuerung
5: Drücken oder um alle 4 Timer zu überprüfen, um sicherzustellen, dass keine Schritt ungültigen Einstellungen vorhanden sind. Jede Überlappung der Timerzeiträume wird als ungültig betrachtet und das Gerät wird nur basierend auf der vorherigen gültigen Timereinstellung ausgeführt. * Während der Timereinstellung, wenn Sie die Einstellung abbrechen möchten, halt für 3 Note: Bei einer Inaktivität von 1 Minute wird der Bildschirm automatisch gesperrt. -
Seite 12: Parametereinstellung
DIGITALE EINGABE RELAISA USGANG Fig 5 RS485 ANALOGER EINGANG E.g.: Um die externe Geschwindigkeitssteuerung ü ber den Digitaleingang zu aktivieren, verbinden Sie eine der Ziffern von Di2 / 3/4 mit COM. 5.5 Parametereinstellung Im OFF-Modus, halt für 3 Sekunden, um die Parametereinstellungen einzugeben. Parameter Beschreibung Voreinstellung... -
Seite 13: Ausschlüsse
E205 Kommunikationsfehler Anbieter kontaktieren AL01 Automatische Geschwindigkeitsreduzierung gegen Anbieter kontaktieren hohe Temperaturen Beachten: 1. AL01 ist keine Fehleranzeige: Wenn der Wechselrichter erscheint, schaltet er automatisch auf eine niedrigere Geschwindigkeit um, um sich vor hohen Innentemperaturen zu schützen. Wenn die Temperatur wieder auf 65℃ fällt, nimmt der Umrichter die voreingestellte Geschwindigkeit wieder auf. - Seite 14 C2C-1...
