  • Seite 1 BEDIENUNGSANLEITUNG CC4 MID-Box...
  • Seite 2 Alle Rechte vorbehalten. Die Bedienungsanleitung basiert auf den technischen und produktspezifischen Parametern. Der Hersteller behält sich vor, der Bedienungsanleitung ergänzende Informationen hinzuzufügen. Der Einsatz einer CC4 MID-Box unter unzulässigen und nicht bestimmungsgemäßen Verwendungsbedingungen führt zum Erlöschen jeglicher Gewährleistungsansprüche. Stand: 02_2019...

  • Seite 4: Inhaltsverzeichnis

    INHALT Zu dieser Bedienungsanleitung _______________________________ 2 Zielgruppen _________________________________________________ 2 Darstellungskonventionen______________________________________ 2 Sicherheit _________________________________________________ 3 Sicherheitseinrichtungen_______________________________________ 3 Gefahren durch Zubehör_______________________________________ 3 Zugelassene Bediener ________________________________________ 3 Sicherheitshinweise __________________________________________ 4 Leistungsbeschreibung ______________________________________ 5 Bestimmungsgemäße Verwendung ______________________________ 5 Lieferumfang ________________________________________________ 5 Gerätebeschreibung __________________________________________ 6 Transport und Aufstellung ___________________________________ 8 Transport __________________________________________________ 8 Aufstellung _________________________________________________ 9...

  • Seite 5: Zu Dieser Bedienungsanleitung

    Zu dieser Bedienungsanleitung Diese Bedienungsanleitung gehört zum Produkt. Sie enthält alle wichtigen Informationen darüber, wie Sie die CC4 MID-Box von AERIAL ordnungsgemäß und sicher transportieren, aufstellen, betreiben, lagern und entsorgen. Bewahren Sie die Bedienungsanleitung deshalb sorgfältig auf. Nachfolgend finden Sie Hinweise zur Zielgruppe dieser Bedienungsanleitung sowie zu den in diesem Dokument verwendeten Gestaltungsmerkmalen.

  • Seite 6: Sicherheit

    Die Bedienelemente müssen immer frei zugänglich bleiben. Zugelassene Bediener Die Bedienung des oder auch sonstige Arbeiten an der CC4 MID-Box dürfen nur von Personen durchgeführt werden, die vom Betreiber dazu beauftragt und eingewiesen wurden. Der Bediener ist im Arbeitsbereich Dritten gegenüber verantwortlich.

  • Seite 7: Sicherheitshinweise

    ◼ Verwenden Sie an den Steckdosen der CC4 MID-Box keine Adapterstecker. ◼ Stellen Sie sicher, dass der Anschlussstecker der CC4 MID-Box nicht mit scharfen Kanten oder beweglichen Geräteteilen in Berührung kommt. Die CC4 MID-Box darf nicht eingesetzt werden unter folgenden Bedingungen: ◼...

  • Seite 8: Leistungsbeschreibung

    LEISTUNGSBESCHREIBUNG Leistungsbeschreibung Sie haben eine CC4 MID-Box der Firma AERIAL erworben und sich damit für ein bewährtes Qualitätsprodukt "Made in Germany" entschieden. Bestimmungsgemäße Verwendung Die CC4 MID-Box darf ausschließlich als Steckdosenverteiler verwendet werden. Die CC4 MID-Box ist speziell für den Einsatz in der Bau- und Wasserschadentrocknung vorgesehen.

  • Seite 9: Gerätebeschreibung

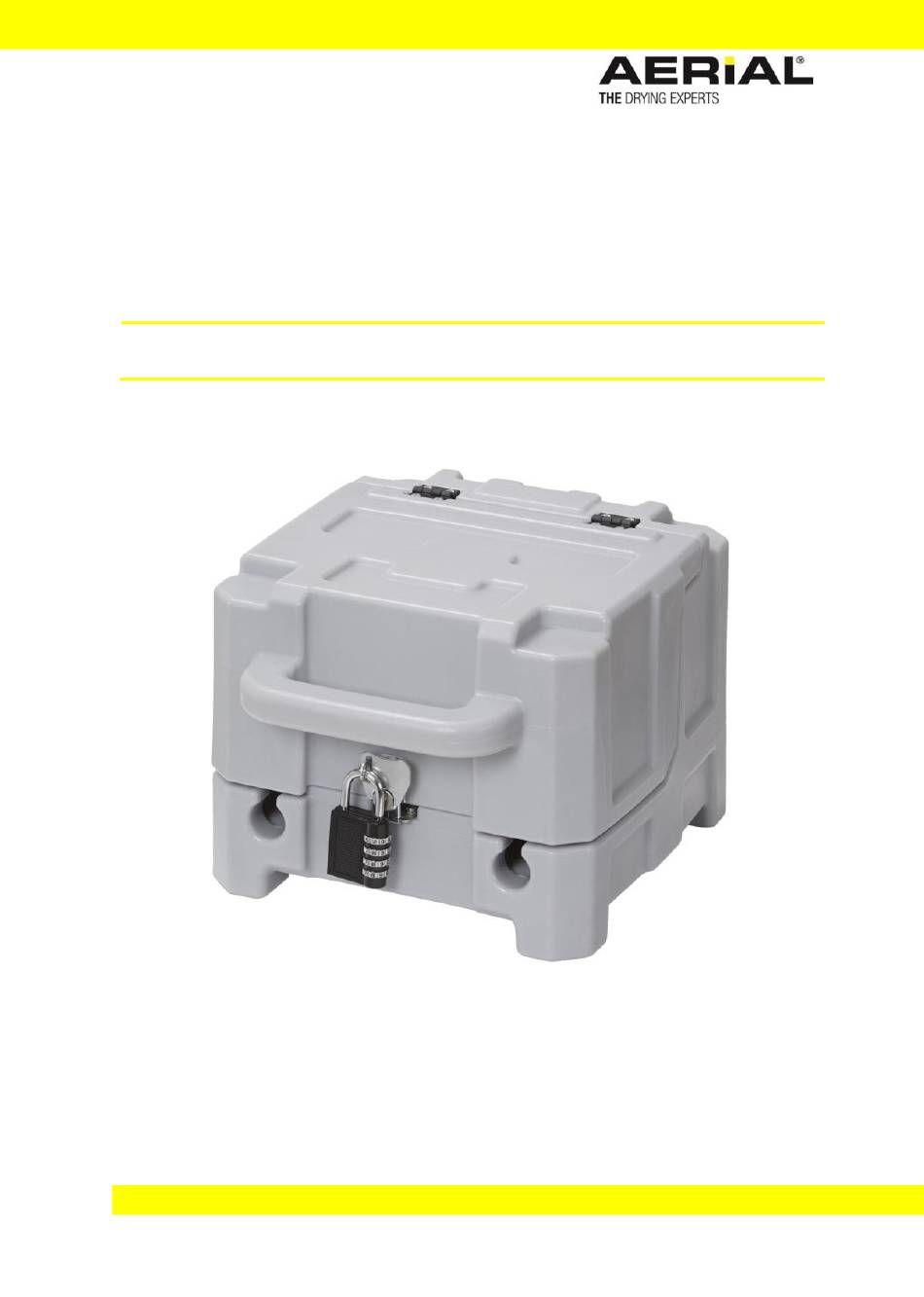

    Einbausteckdosen Vorhängeschloss Netzkabel Die CC4 MID-Box verfügt über einen Tragegriff und vier Gerätefüße. Die CC4 MID-Box wird durch einen Schnellspannverschluss verschlossen und durch ein Vorhängeschloss mit einem vierstelligen Zahlenschloss gesichert. Die CC4 MID- Box kann aufgrund ihres geringen Gewichts sehr einfach von nur einer Person getragen werden.
  • Seite 10 Jahre. An der Metrologie-Kennzeichnung („M“) ist das Jahr angegeben, in dem der Leistungszähler geeicht wurde. Zudem befindet sich ein FI-Schutzschalter an der CC4 MID-Box. Der Schaltzustand ist am FI-Schutzschalter erkennbar (rot = EIN, grün = AUS). Seite 7 von 17...

  • Seite 11: Transport Und Aufstellung

    Transport Lebensgefahr durch Stromschlag Die Berührung spannungsführender Teile kann zum Tod führen. GEFAHR  Vor jedem Ortswechsel der CC4 MID-Box die CC4 MID- Box am Ein- / Ausschalter ausschalten und den Netzstecker aus der Steckdose ziehen. Verletzungsgefahr  Die CC4 MID-Box vorzugsweise stehend transportieren.

  • Seite 12: Aufstellung

    5. Transportieren Sie die CC4 MID-Box vorzugsweise unter Verwendung der Griffvorrichtungen zum Einsatzort. Aufstellung Bei der Aufstellung und beim Transport der CC4 MID-Box gehen Sie wie folgt vor: 1. Stellen Sie die CC4 MID-Box an einem den Einsatzbedingungen (siehe unten) entsprechenden Ort auf ebenem Untergrund auf.

  • Seite 13: Elektrischer Anschluss

     Vor Inbetriebnahme der CC4 MID-Box lesen Sie die Bedienungsanleitung. Inbetriebnahme Um die CC4 MID-Box in Betrieb zu nehmen, muss sie korrekt angeschlossen sein (siehe Kapitel 3, ab Seite 5). 1. Öffnen Sie das Vorhängeschloss. 2. Klappen Sie die CC4 MID-Box auf.

  • Seite 14: Bedienung

    BETRIEB UND BEDIENUNG Die CC4 MID-Box ist nun betriebsbereit. Der gemeinsame Energieverbrauch wird erfasst und ist am geeichten Leistungszähler (MID) ablesbar. Testen Sie die Funktion des FI-Schutzschalters monatlich. Drücken Sie dazu die Prüftaste T (siehe Abbildung 3, Seite 7). Bedienung Stellen Sie sicher, dass der FI-Schutzschalter eingeschaltet ist, damit das Gerät...

  • Seite 15: Wartung Und Pflege

    WARNUNG  Beachten Sie bei Wartungs- und Pflegearbeiten unbedingt die allgemeinen Sicherheitshinweise!  Schalten Sie die CC4 MID-Box vor der Reinigung und Inspektion ab und ziehen Sie den Netzstecker. Reinigen Sie nie eine unter Spannung stehende CC4 MID-Box.  Lassen Sie Inspektion und Arbeiten am Inneren der CC4 MID-Box nur von ausgebildetem Fachpersonal durchführen.

  • Seite 16: Ersatzteile Und Kundendienst

    2. Innen und außen mit einem milden Reinigungsmittel und einem Tuch reinigen. 3. Netzkabel wieder einstecken. Die CC4 MID-Box ist wieder betriebsbereit und kann bei Bedarf an der Ein-/ Ausschalttaste wieder eingeschaltet werden. Ersatzteile und Kundendienst Wenn Sie Fragen zu der CC4 MID-Box haben oder Ersatzteile benötigen, wenden Sie sich bitte an Ihren Vertragshändler oder an den Kundendienst.

  • Seite 17: Störungen

    Schutzschalter der CC4 MID- Box ein. Wenn der FI- Schutzschalter zuvor ausgelöst hat, beachten Sie das Unterkapitel Bedienung (siehe Seite 11). CC4 MID-Box ist Lassen Sie die CC4 MID-Box defekt. von einem Fachbetrieb reparieren. Lassen Sie das Gerät von angeschlossenes einem Fachbetrieb Gerät ist defekt.

  • Seite 18: Außerbetriebnahme, Lagerung Und Entsorgung

    Betrieb nehmen. Gehen Sie dazu wie folgt vor: 1. Ziehen Sie den Netzstecker. 2. Decken Sie die CC4 MID-Box ggf. zum Schutz vor Staub mit einem Tuch ab. Lagerung Zur Lagerung einer einzelnen CC4 MID-Box empfehlen wir folgendes Vorgehen: 1.

  • Seite 19: Technische Daten

    TECHNISCHE DATEN Technische Daten Allgemein Anschlussspannung 230 V / 50 Hz 4,5 m mit Netzstecker Anschlusskabel Baustellenausführung (H07-Kabel) Nennstrom 16 A Auslöseempfind- 30 mA lichkeit Schutzart IP 44 Abmessungen 293 / 234 / 346 mm H / B / T Gewicht 4,5 kg Einsatzbedingungen...

  • Seite 20: Eu-Konformitätserklärung

    EMV-Richtlinie 2014/30/EU Hersteller: Dantherm GmbH Oststraße 148, D-22844 Norderstedt Produktbeschreibung: CC4 MID-Box Das beschriebene Produkt ist eine anschlussfertige CC4 MID-Box zum Anschluss von maximal vier Verbrauchern mit gemeinsamer Erfassung des Energieverbrauchs mittels geeichtem Leistungszähler. Zutreffende DIN EN 61439-3:2013-02 Niederspannungs- Normen: Schaltgerätekombinationen -...
