TruVision TVD-CB2 Installationsanweisungen
Glockenbasis
Quicklinks
TruVision TVD-CB2-Glockenbasis –
Installationsanweisungen

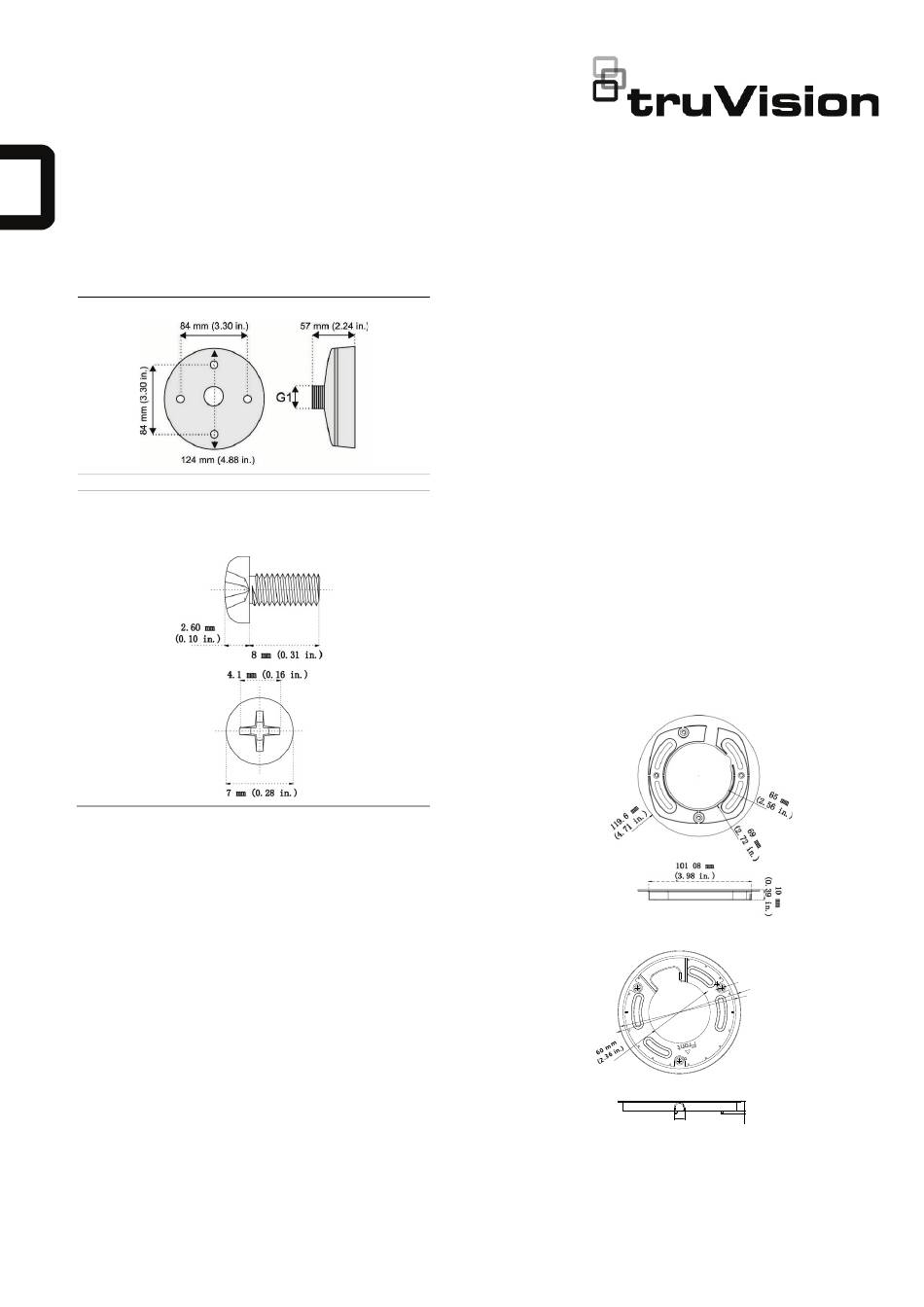

Abmessungen
Abmessungen:
Gewicht:
200 g
Zubehör:
Schraube A: 4 St.
Werden verwendet, um die Keilform-Adapterplatte an der Glockenbasis zu
installieren.
Unterstützte Geräte
•
TVW-1103/3103
•
TVW-1104/3104
•
TVW-1105/3105
•
TVW-1106/3106
•
TVW-1116/3116
•
TVW-1130/3130
•
TVW-2101/4101
•
TVW-2401/4401
•
TVW-5301
•
TVW-5302
•
TVW-5303
•
TVW-5304
•
TVW-5305
•
TVW-5601
•
TVW-5602
P/N 1073418-EN • REV D • ISS 02NOV22
•
TVW-5603
•
TVW-5604
•
TVW-5605
•
TVW-6101
•
TVD-SNB-Schwanenhals-Wandhalterung
•
TVD-PPB-Montagehalterung (hängend)
•
TVD-CBW-Wandhalterung
Installieren einer TVD-CB2-Glockenbasis an
einer Keilform-Kamera
Wenn Sie eine TVD-CB2-Glockenbasis an einer Keilform-Kamera
installieren, benötigen Sie Folgendes:
•
TVD-CB2-Glockenbasis
•
Befestigungsschraube A (4 Stück) zur Befestigung der Keilform-
Adapterplatte an der Glockenbasis.
•
Befestigungsschrauben M4 x 8 (3 Stück) zum Befestigen der
Keilform-Kamera an der im Lieferumfang der Kamera
enthaltenen Keilform-Adapterplatte.
•
Keilform-Adapterplatte, im Lieferumfang der Keilform-Kamera
enthalten
IP-Serie 1, IP-Serie 3 und Analog/TVI
IP-Serie 6
10 mm (0.39 in.)
4 mm (0.16 in.)
120 mm (4.72 in.)
110 mm (4.33 in.)
10 mm
(0.39 in.)
2.2 mm
(0.09 in.)
1 / 3
