ArtLife Capri Aufbauanleitung
Pavillon gartenzelt
Inhaltszusammenfassung für ArtLife Capri

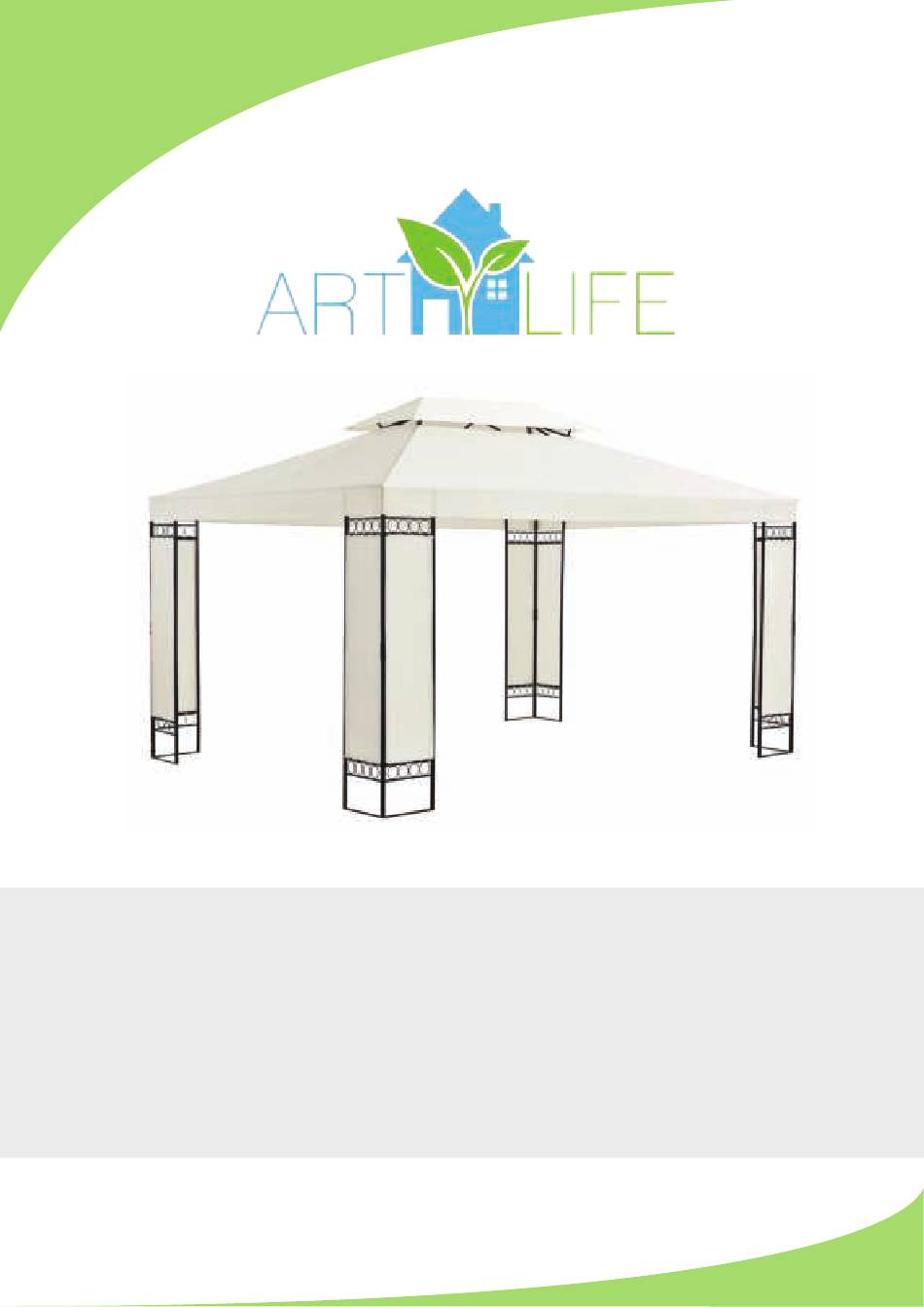

- Seite 1 Aufbauanleitung Pavillon Gartenzelt „Capri“ 3 x 4 m Artikel-Nr. 25420 Creme | 25421 Anthrazit | 25423 Dunkelblau...
-
Seite 2: Wichtig: Überprüfen Sie Die Lieferung Auch Auf Schäden & Vollständigkeit
Hinweise für Pavillon „Capri“ 3 x 4 m Sehr geehrte Kundin / Sehr geehrter Kunde, vielen Dank, dass Sie sich für einen Gartenpavillon von der Juskys Gruppe GmbH entschie- den haben. Wir bedanken uns für das entgegengebrachte Vertrauen und wünschen Ihnen viel Vergnügen mit dem wunderschönen Pavillon. -
Seite 3: Bestimmungsgemäße Verwendung
Hinweise für Pavillon „Capri“ 3 x 4 m Bestimmungsgemäße Verwendung Der Pavillon eignet sich in der warmen Jahreszeit ideal als Sonnen-, Licht und Sichtschutz im Garten. Ein Schutz vor Regen, Wind und Schnee ist nur bedingt gegeben. Bei starkem Wind, Regen, Schnee, Hagel und anderen schlechten Wetterverhältnissen dürfen Sie den Pavillon nicht weiter nutzen und sollten diesen nach Möglichkeit schnellstmöglich abbau-... -
Seite 4: Sicherheits- Und Warnhinweise Zum Aufbau Des Pavillons
Sicherheits- und Warnhinweise für Pavillon „Capri“ 3 x 4 m Sicherheits- und Warnhinweise zum Aufbau des Pavillons • Bevor Sie mit dem Aufbau beginnen, überprüfen Sie unbedingt, ob alle in der Teileliste aufgeführten Bauteile vollständig und unversehrt sind. Hierzu packen Sie alle geliefer- ten Bauteile aus und legen diese auf eine saubere und ebene Fläche. -
Seite 5: Sicherheits- Und Warnhinweise Zur Demontage Und Lagerung Des Pavillons
Sicherheits- und Warnhinweise für Pavillon „Capri“ 3 x 4 m • Lassen Sie den Pavillon nach Möglichkeit nicht über einen längeren Zeitraum (z. B. Ge- schäftsreise, Urlaub) unbeaufsichtigt. Bei Unwetter könnte der Pavillon während Ihrer Abwesenheit selbst Schaden nehmen oder andere Objekte schwer beschädigen. - Seite 6 Sicherheits- und Warnhinweise für Pavillon „Capri“ 3 x 4 m • Behandeln Sie den Gartenpavillon in gleichen Abständen mit einem Flecken-Impräg- nierschutz. • Bestreichen Sie die Nähte regelmäßig mit Nahtdichter, um die Nähte abzudichten. Sicherheits- und Warnhinweise zur Entsorgung Die Verpackung besteht aus recycelbaren Materialien. Diese entsorgen Sie einfach bei den örtlichen Recyclingstellen.
- Seite 7 Teileliste für Pavillon Gartenzelt „Capri“ 3 x 4 m Schrauben Bezeichnung Maße Teil Art.Nr. Stück Schraube M6 x 30 mm 2542001 x 36 Schraube M6 x 25 mm 2542002 x 52 Maulschlüssel Abdeckkappe 2542003 x 88 Schraube Abdeckkappe 2542004 x 88...
- Seite 8 Teileliste für Pavillon Gartenzelt „Capri“ 3 x 4 m Teileliste Eckdachstrebe Vebinder kurz Dachplane oben 2542014 2542024 Mitteldachstrebe Dachplane Dachplane oben Creme: 2542025 Antrazit: 2542101 2542015 Dunkelblau: 2542301 Eckdachstrebe Haube Haube Creme: 2542026 Antrazit: 2542102 2542016 Dunkelblau: 2542302 Eckdachstrebe Stoffbahn...
- Seite 9 Zusammenbau Pavillon Gartenzelt „Capri“ 3 x 4 m Beim Aufbau des Pavillons sollten Sie sich von mindestens einer weiteren Per- son helfen lassen. Verbinden Sie die Seitenstrebe rechts oben (A) und Seitenstrebe rechts unten (C) so- wie die Seitenstrebe links oben (B) und Seitenstrebe links unten (D) miteinander.
- Seite 10 Zusammenbau Pavillon Gartenzelt „Capri“ 3 x 4 m Schieben Sie auf die Dachstrebe Dachplane (O) an alle 4 Ecken die Eckdachstrebe Dachplane oben (I) sowie an alle 4 Mitten Mitteldachstrebe Dachplane oben (J). Setzen Sie an die Mitteldachstreben Dachplane oben (J) noch die Mitteldachstrebe...
- Seite 11 Zusammenbau Pavillon Gartenzelt „Capri“ 3 x 4 m Verbinden Sie die Dachrahmen lang Dachplane (G) sowie die Dachrahmen kurz Dachplane (F) mit Hilfe des T-Verbinders (X) und des Mittelverbinder (W). Verschrauben Sie dies dann zusammen mit der Schraube M6 x 30 mm (1), der Mutter M6 (5), der Ab- deckkappe Schraube (3) und der Abdeckkappe Mutter (4).
- Seite 12 Zusammenbau Pavillon Gartenzelt „Capri“ 3 x 4 m Setzen Sie das fertige Dachgestell aus Schritt auf den T-Verbinders (X) und ver- schrauben dann das fertige Dachgestell dann mit der Schraube M6 x 30 mm (1), der Mut- ter M6 (5), der Abdeckkappe Schraube (3) und der Abdeckkappe Mutter (4) zusammen.
- Seite 13 Zusammenbau Pavillon Gartenzelt „Capri“ 3 x 4 m Befestigen Sie nun die Stoffbahnen (V) an den Stoffbahnenleisten (Z2). Schieben Sie die Vorhänge in die Seitenstreben (A/B/C/D). Seite 13 Stand: 12|2016 ©Juskys Gruppe GmbH Aufbauanleitung Pavillon Gartenzelt Capri 3 x 4 m...
- Seite 14 Zusammenbau Pavillon Gartenzelt „Capri“ 3 x 4 m Fixieren nun die Dachplane (T) mit den Abspannseilen (Z). Hierfür binden Sie die Seile an den Eckverbindern (N), führen die Seile durch die Öse an der Dachplane (T) nach außen und befestigen das Seil mit Hilfe der Erdhaken (Z1) am Boden.
- Seite 15 Juskys Gruppe GmbH Leibnizstr. 1 38228 Salzgitter Germany E-Mail: info@juskys.de...
