GTEE1

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

ACHTUNG

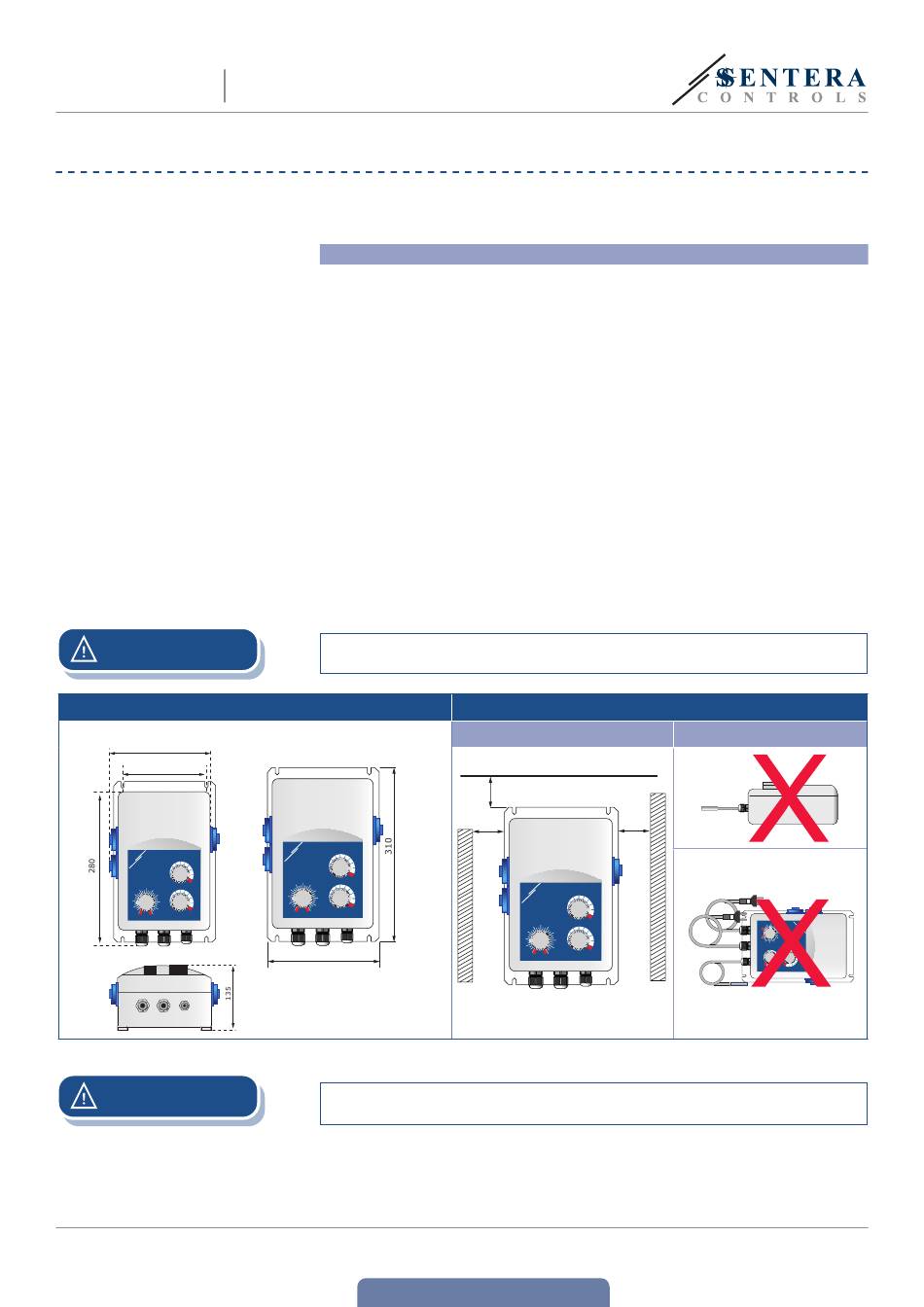

Fig. 1 Einbaumaße
200
130
F
ACHTUNG
MIW-GTEE1-XX-DT-DE-000 - 10 / 12 / 19
ELEKTRONISCHER
TEMPERATURREGLER
Bevor Sie mit der Montage vom GTEE1 anfangen, lesen Sie bitte sorgfältig die
"Sicherheits- und Vorsichtsmaßnahmen". Wählen Sie für die Installation eine glatte,
feste Oberfläche (Wand, Platte usw).
Gehen Sie wie folgt vor:
1.
Bohren Sie ein Loch in die Wand und befestigen Sie das Gerät mit Hilfe von
Haken und Dübeln. Achten Sie auf die richtige Einbaulage und Einbaumaße des
Gerätes (siehe Fig. 1 Einbaumaße und Fig. 2 Einbaulage).
2. Beachten Sie die folgenden Anweisungen um die Betriebstemperatur zu
beschränken.
1.1 Beachten Sie den Abstand zwischen der Mauer / Decke und dem Gerät
und zwischen zwei Geräten wie gezeigt in Fig. 2. Um genügend Lüftung
vom Regler zu gewährleisten soll ausreichend Abstand auf jeder Seite
berücksichtigt werden.
1.2 Bitte berücksichtigen Sie bei der Montage, dass wie höher Sie das Gerät
installieren, wie heisser das Gerät wird. So kann zum Beispiel in einem
technischen Raum die korrekte Einbauhöhe sehr wichtig sein.
1.3 Falls die maximale Umgebungstemperatur nicht eingehalten werden kann,
sorgen Sie bitte für zusätzliche Zwangsbelüftung / Zwangskühlung.
1.4 Lassen Sie genügend Platz um das Gerät (zum Anschliessen der Last an die
Steckdosen). Berücksichtigen Sie mindestens 90—100mm Abstand für das
Einstecken vom Stecker / Steckern in die Steckdosen.
Die Nichteinhaltung der oben genannten Regeln kann die Lebensdauer verkürzen
und den Hersteller von jeglicher Verantwortung befreien.
Bauen Sie den Regler nicht ein oberhalb Heizgeräte.
F
MAX
198
3.
Befestigen Sie das Gerät auf der Mauer / Panel.
Ein Schutzschalter / Trennschalter soll auf der Netzseite von allen Motorantrieben
installiert werden.
zurück zum Inhaltsverzeichnis
Fig. 2 Einbaulage
Korrekt
90 mm
90 mm
www.sentera.eu
Falsch
90 mm
F
6 - 8
