Naneos Partector 2 Betriebshandbuch
Aerosol dosimeter
Inhaltszusammenfassung für Naneos Partector 2
- Seite 1 A nanoparticle dosimeter for easy workplace exposure monitoring Partector 2 Aerosol Dosimeter Betriebshandbuch Deutsch Feb. 2022...
-
Seite 2: Informationen Zum Dokument
Informationen zum Dokument © naneos particle solutions gmbh, 2022 Zugehörige Geräteversionen: > v 1.0 Standardpumpe & Silent-Pumpe Zugehörige Firmware-Versionen: ≥ 212 Ältere Firmware bietet möglicherweise nicht alle in diesem Handbuch beschriebenen Funktionen. Document Datum: 2022-02-08 Document Revision: 2 | 24... -
Seite 3: Abkürzungen
Betreiben Sie das Gerät niemals unter kondensierenden Bedingungen. Blasen Sie nicht in das Gerät. Öffnen Sie den Partector 2 nicht, da er sonst beschädigt werden könnte. Der Partector 2 ist ein empfindliches Gerät für die Messung von Nanopartikeln. Die Messung von zu viel Grobstaub führt auf Dauer zu einer Verschlechterung der Geräteleistung. -
Seite 4: Gerätespezifikationen
PM0.3 ~ 0.5 m Rauschuntergrenze: in partikelfreier Luft (LDSA) Zeitliche Auflösung: Ansprechzeit: 2/4/8/16 s, einstellbar Die Messunsicherheit des Partector 2 wird weitgehend durch die unbekannte Form Partikelgrößenverteilung bestimmt. für lognormale Partikelgrößenverteilungen mit einer geometrischen Standardabweichung von 1,9 kalibriert, was für viele Umgebungen eine vernünftige Annahme ist. -
Seite 5: Technische Daten
Technische Daten Durchfluss am Einlass: 0.5 l/min Betriebstemperaturbereich: 0 – 40 °C -10 – 50 °C Lagerungstemperatur: Betriebsfeuchtebereich: 10 % - 90%, nicht kondensierend Betriebshöhenbereich: 0 - 3000m über dem Meeresspiegel Batterie: Wiederaufladbare Li-Ion, 12Wh Akkulaufzeit: ~ 24h (mit einer neuen Batterie; Alterung tritt auf;... -
Seite 6: Überprüfung Des Lieferumfangs
Überprüfen Sie beim Auspacken des Geräts, ob Sie die folgenden Teile erhalten haben. Sollte eine der Komponenten fehlen oder beschädigt sein, wenden Sie sich an naneos. Type Items Standard Partector 2 Gerät USB Kabel, 1.2m SD-card 8 GB SD/SD-card Adapter oder SD/USB Adapter Schutzhülle USB Charger... -
Seite 7: Erste Schritte

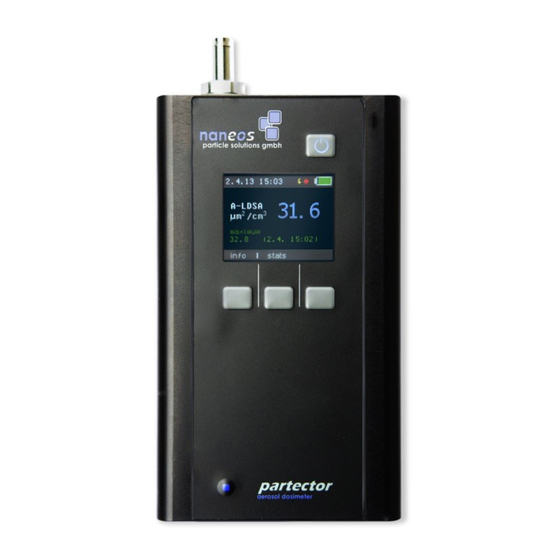

Erste Schritte Gerätebeschreibung Der Partector 2 ist ein tragbares, batteriebetriebenes Gerät zur Messung der lungendeponierten Partrikeloberfläche (LDSA), der Anzahlkonzentration und des durchschnittlichen Partikeldurchmessers von Nanopartikeln. Er zeigt die gemessenen Daten auf einem grafischen Display an und speichert sie auf einer SD-Karte. -
Seite 8: Aerosoleinlass Und -Auslass
Stromversorgung Um den Partector 2 aufzuladen oder länger als die Batterielaufzeit zu betreiben, schließen Sie den USB-Anschluss des Partector 2 an einen PC, Laptop oder an ein USB-Ladegerät oder eine mobile Powerbank an. Während des Ladevorgangs leuchtet die blaue Lade-LED auf der Vorderseite. -
Seite 9: Ein- Und Ausschalten Des Geräts
Aufzeichnung von Messungen auf der SD-Karte Wenn vor der Inbetriebnahme eine SD-Karte in den Partector 2 eingelegt wird, beginnt das Gerät automatisch mit der Aufzeichnung auf die SD-Karte, sobald es eingeschaltet wird. Es erzeugt automatisch einen Dateinamen, der von Startdatum, Uhrzeit und Geräteserie abhängt. - Seite 10 Tastaturfunktionen & Symbole In der Abbildung unten sehen Sie die Bildschirme des Partector 2: Figure 4: Partector 2 Menübildschirme 10 | 24...
-
Seite 11: Startbildschirm
Startbildschirm Auf dem Startbildschirm können Sie LDSA, die Anzahlkonzentration, den durchschnittlichen Partikeldurchmesser, Datum und Uhrzeit sowie den Ladezustand der Batterie sehen. Wenn länger als eine Minute keine Taste gedrückt wird und in der Konfiguration die Energiesparoption aktiviert ist, wird das Display dunkel, um die Laufzeit der Batterie zu verlängern. - Seite 12 Info-Bildschirm Der Info-Bildschirm zeigt gerätespezifische Systeminformationen an: Serial: Seriennummer des Geräts Minutes: Gesamtbetriebszeit in Minuten LDSAmin: LDSA-Wert aufintegriert über die Zeit Pulses: Anzahl der Hochspannungsladeimpulse Calib: Kalibrierungsfaktor für LDSA Date: Datum der Kalibrierung Durch Drücken der Softtaste "Status" gelangen Sie zu den Statusbildschirmen.
- Seite 13 überschreitet, gibt der interne Summer des Partector 2 eine akustische Warnung aus. Heater: Der Partector 2 kann den eingebauten Summer für den Alarm nutzen, um das Gerät leicht zu erwärmen. Dies kann die Temperatur des Geräts nur um etwa 2°C im Vergleich zur Nichtverwendung der Heizung erhöhen; dies reicht...
- Seite 14 2, 4, 8 und 16 Sekunden wählen. Kürzere Integrationszeiten führen zu einer schnelleren Reaktionszeit auf Kosten eines höheren Rauschpegels. Time and Date: Die interne Uhr des Partector 2 hat eine Ganggenauigkeit von etwa 1s pro Tag. Die Umstellung auf Sommerzeit und zurück erfolgt nicht automatisch.
-
Seite 15: Weiterführende Informationen
Zeitskala zu ändern (letzte Minute, letzte Stunde, letzter Tag). Weiterführende Informationen Verschiedene Einlassoptionen Der Partector 2 wird mit einem Standardeinlass geliefert - einem 6-mm- Anschlussnippel mit einem Stahlnetz. Sie können entweder dieses verwenden oder einen Zyklon am Anschlussnippel anbringen, um grobe Partikel zu entfernen. - Seite 16 Ein möglicher Anschluss des Zyklons ist dargestellt in Figure 6. Figure 6: SKC GS-3 Zyklon montiert auf einem Partector 2 Wenn Sie sicher sind, dass Sie keine groben Partikel in der Luft haben (was bei Raumluft normalerweise der Fall ist), können Sie auch den Standard- Anschlussnippel verwenden.
-
Seite 17: Das Partector 2 Datenfile
Empfängern gelesen werden können. Eine Android-App und eine IoT-Lösung sind dazu vorhanden. Kontaktieren Sie naneos für weitere Informationen diesbezüglich. Wenn Sie Ihre eigene Anwendung entwickeln möchten, um auf die Partector 2 Advertising Datenpakete zu hören, wenden Sie sich für weitere Details an naneos. -
Seite 18: Fehlermeldungen
Fehlermeldungen Fehlerzustände Immer wenn ein Betriebsparameter des Partector 2 außerhalb seines normalen Bereichs liegt, erscheint eine Warnmeldung auf dem Bildschirm des Partector 2. Die Warnung wird auf dem Startbildschirm in Rot angezeigt: Figure 7: Generische Warnmeldung auf dem Startbildschirm Es gibt verschiedene Gründe für das Auftreten von Warnungen, und ein Klick... - Seite 19 - zu hohe relative - Versuchen Sie die Messung Luftfeuchtigkeit bei niedrigerer Feuchtigkeit - Geräteverschmutzung - Kontaktieren Sie naneos Pulse high error - Diffusionsstrom - Kontaktieren Sie naneos für erreicht nicht den Kunden-Selbstreparatur Sollwert - Kontaktieren Sie naneos Pulse unstable error Ucor low - Hochspannungsmodul - Kontaktieren Sie naneos für...
- Seite 20 Flussmessgerät pump current - Verstopfter Einlass prüfen error - Reinigen Sie den Einlass - Kontaktieren Sie naneos Selftest error - kontaktieren Sie naneos und melden Sie den Fehlercode auf dem Display Calib error - Kontaktieren Sie naneos Einige Fehlermeldungen sind...
-
Seite 21: Gerätewartung
Gerätewartung Das Gerät enthält Bauteile unter Hochspannung – Gerät nicht öffnen! Es sei denn, Sie haben andere Anweisungen von naneos erhalten. Gerätereinigung Verwenden Sie ein weiches, leicht feuchtes Tuch, um die Gehäuseoberfläche zu reinigen. Einlass Reinigung Verwenden Sie einen 14-mm-Gabelschlüssel, um den Einlass zu lösen. -
Seite 22: Weitere Dokumente
Weitere Dokumente Partector 2 quick start guide: www.naneos.ch/pdf/partector2_quick_guide.pdf Partector 2 data analysis tool quick start guide: www.naneos.ch/pdf/javatool_quick_guide.pdf In-depth explanation of lung-deposited surface are (LDSA) www.naneos.ch/pdf/LDSA.pdf 22 | 24... - Seite 23 Notizen 23 | 24...
- Seite 24 Kundenservice & Kontakt naneos particle solutions gmbh Alte Spinnerei 9 5210 Windisch Switzerland Mail: info@naneos.ch Phone: +41 56 560 20 70 www.naneos.ch 24 | 24...
