SW

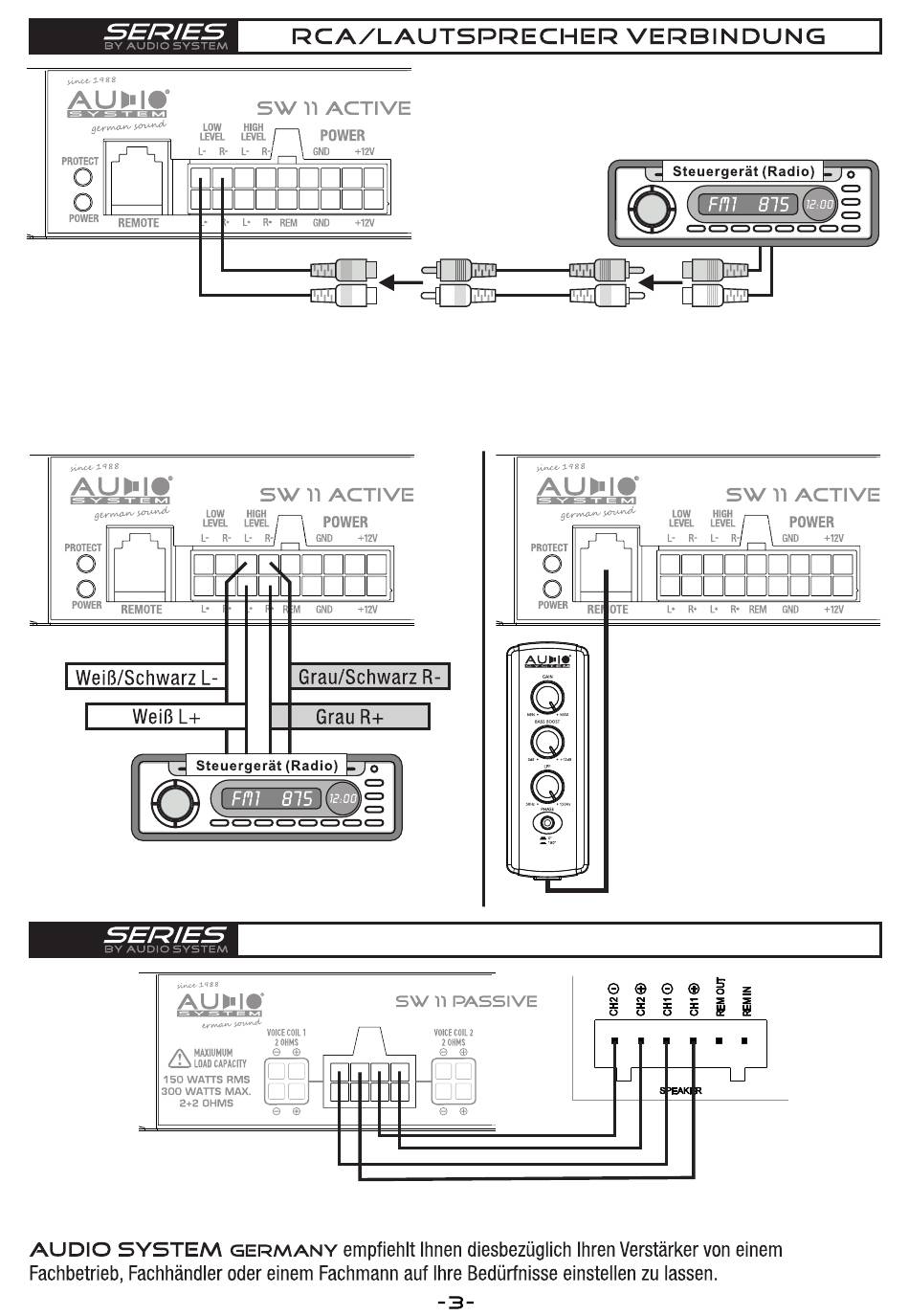

Der SW 11 ACTIVE besitzt RCA-Eingänge, welche durch Cinchkabel mit dem Vorverstärker-Ausgang des
Radios verbunden werden. Bei dieser Anschlussvariante muss das Remote-Kabel (blau) auch angeschlossen
werden.
Wenn dies nicht möglich ist (meist bei Originalradio, OEM) können die Lautsprecherausgänge des Autoradios
direkt auf die HIGH-LEVEL-Eingänge angeschlossen werden. Der Subwoofer schaltet sich dabei automatisch ein.
Abb. 2: Anschlussvariante High-Level
SW
Der SW 11 PASSIVE kann in mehreren Konfigurationen angeschlossen werden. Damit können sie den
Subwoofer mit 2x 2 Ohm (Abbildung), 1x 4 Ohm (Reihe) oder 1x 1 Ohm (Parallel) anschließen.
ANSCHLUSS SW 11 PASSIVE
Abb. 1: Anschlussvariante Low-Level
Über die Kabelfernbedienung
RTC SW können alle Funktionen
des Woofers bequem von vorne aus
bedient und auf die Gegebenheiten
im Fahrzeug sowie den eigenen
Geschmack eingestellt werden.
Abb. 3: Anschluss RTC SW
AMPLIFIER
