Handbuch Spectra PowerBox 12A0 / 12A5

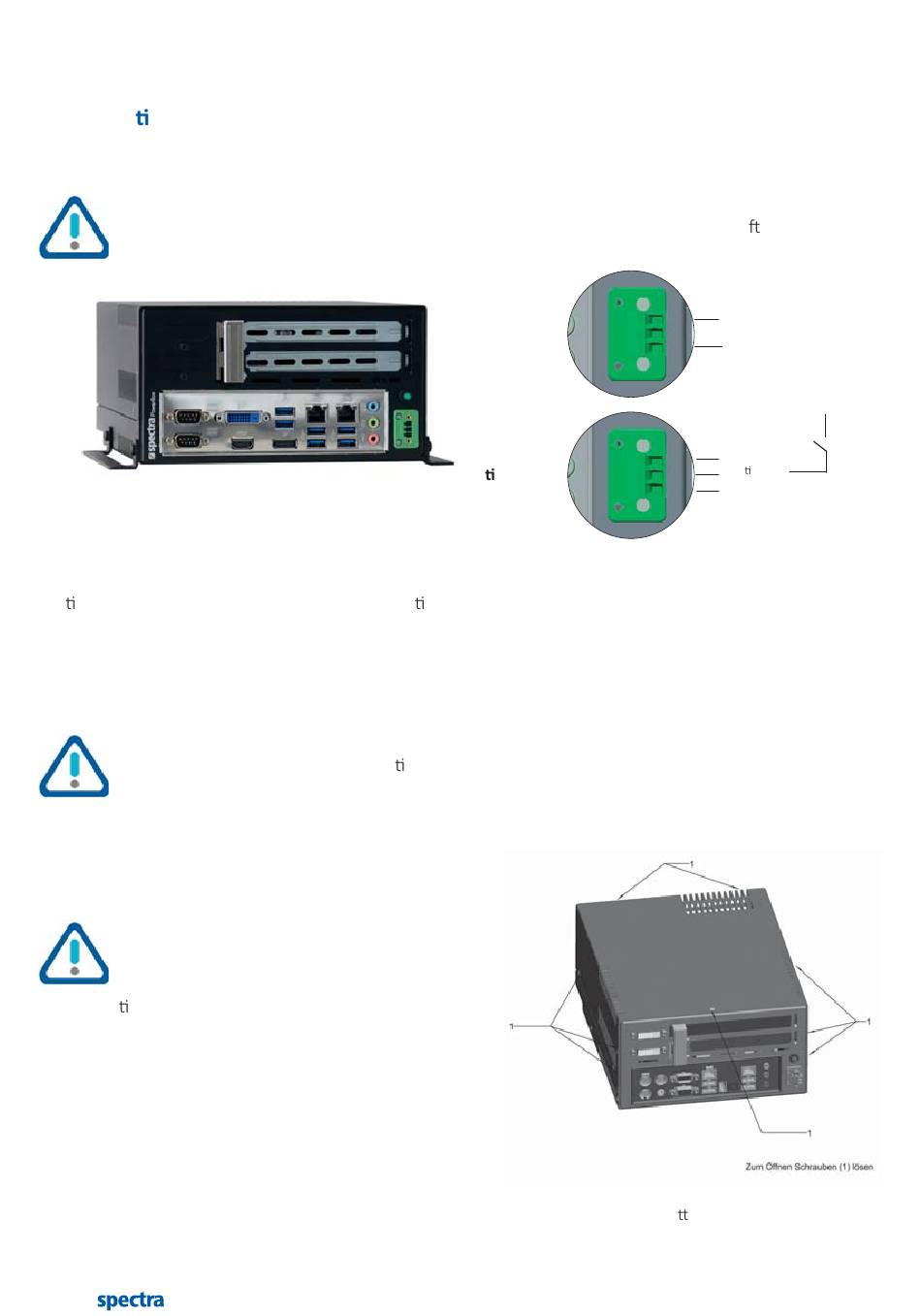

3. Installa on

3.1 Stromversorgung

Verwenden Sie nur die für dieses Gerät zulässigen Netzteile!
Vor Inbetriebnahme des Systems müssen alle Kabelverbindungen geprü werden.
Es ist sicherzustellen, dass alle Spannungen und Signale den entsprechenden Wert
haben.
ATX Mode: 9~36 V / Ground
Igni on Mode: 9~36V / Ground mit Power Igni on Signal

3.2 Bildschirmanschluss

Beachten Sie die EMV Richtlinien.
Verwenden Sie nur hochwer ge Zuleitungen, die eine hohe Schirmdämpfung aufweisen.

3.3 Systemerweiterungen

3.3.1 Öff nen des Gerätes
Vor dem Öff nen ist der Versorgungs-
stecker zu ziehen. Es sind geeignete
Schutzmaßnahmen gegen
elektrosta sche Entladungen zu treff en.
1. Zum Öff nen des Gerätes müssen die Schrauben (1) an
den Seiten, an der Rückwand und auf dem Gerät
gelöst werden.
2. Anschließend kann das obere Gehäuseteil abgehoben
werden.
8 |
+
ATX Mode
-
+
Igni on Mode
-
Abb. kann je nach Aussta ung variieren
9~36 VDC
0 Volt
+
9~36 VDC
Igni on
0 Volt
