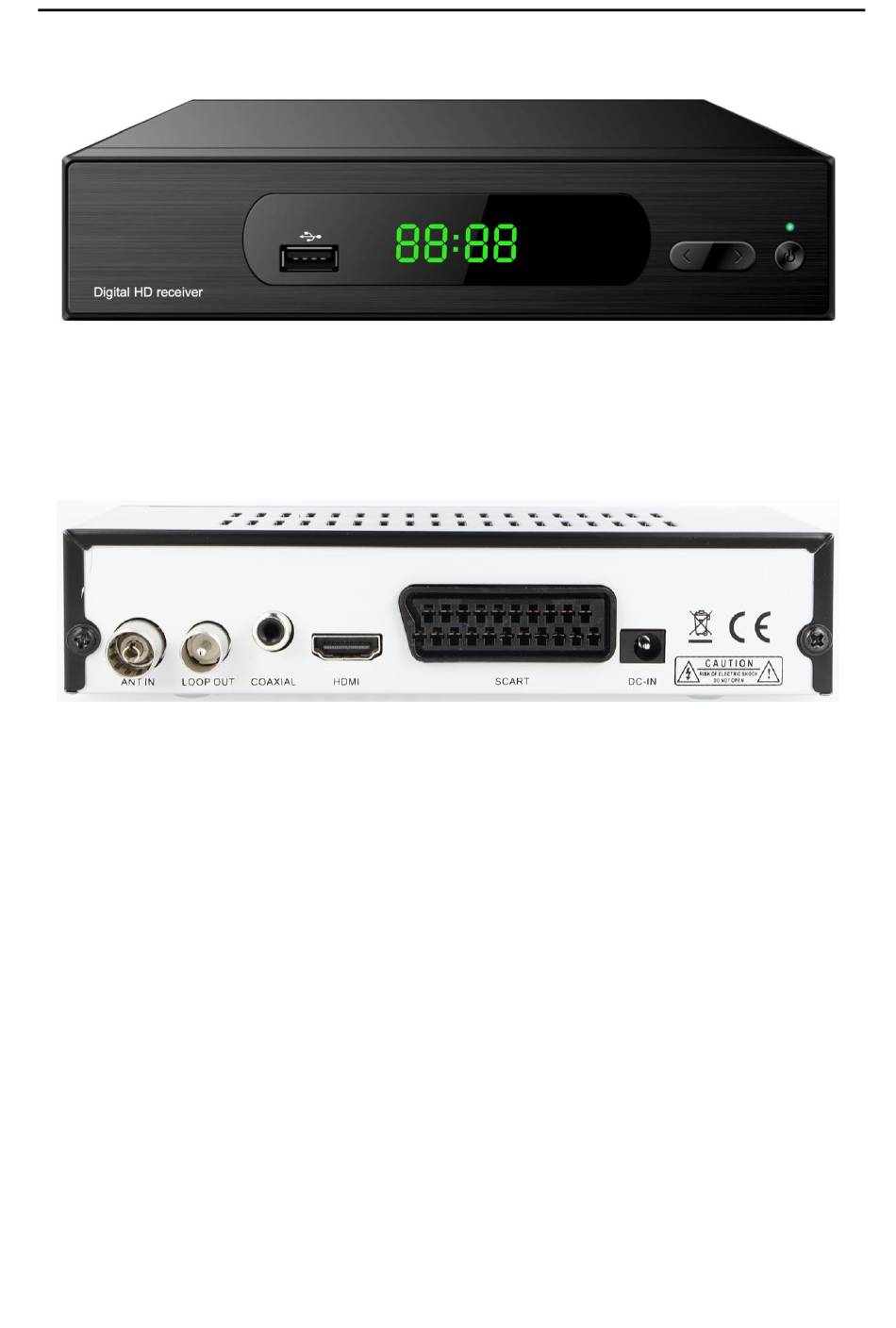

5. VORDERSEITE

Power Taste: Gerät ein- oder ausschalten.
< / > – Tasten: Sender umschalten.
Display: (LED) Zeigt den aktuellen Status/Sendernummer an.
USB: Port für USB Speichermedium.
6. RÜCKSEITE
Für alle möglichen Anschlussmöglichkeiten beachten Sie bitte die obige Zeichnung.
Schließen Sie das Gerät erst ans Stromnetz an, wenn alle anderen Anschlusskabel angeschlossen wurden.
ANT IN: IEC-Buchse für das Koaxialkabel von der Anschlussdose (Kabelanschluss).
LOOP OUT: IEC Stecker für das Durchschleifen des Signals zu anderen Geräten.
COAXIAL: Digitaler Audioausgang (Coaxial).
HDMI: Audio und Video Ausgang – HDMI – zum Anschluss am TV Gerät mittels HDMI Kabel.
SCART: Zum Anschluss am TV Gerät mittels SCART Kabel.
DC-IN: Stromversorgung – Netzteil-Anschluss.
7. ANSCHLÜSSE
Sie haben zwei Möglichkeiten den Receiver mit Ihrem TV Gerät zu verbinden. Wir empfehlen folgende
Vorgehensweise:
1. Wenn Sie einen FullHD | HDTV | 4K-UHD Fernseher haben, schließen Sie das Gerät, um die
bestmöglichsten Ergebnisse zu erzielen, mit einem HDMI Kabel an. Eine Seite des HDMI Kabels wird am
Receiver am Ausgang HDMI angeschlossen und die andere am TV Gerät am Anschluss mit der Bezeichnung
HDMI IN. Über HDMI wird sowohl das Bild als auch der Ton übertragen. Zusätzliche Kabel für die
Tonübertragung sind nicht erforderlich.
2. Wenn Sie einen älteren Fernseher mit SCART Anschluss besitzen, schließen Sie das Gerät mit einem
SCART Kabel an.
Anschließend schließen Sie das Koaxialkabel von der Anschlussdose am Eingang ANT IN an.
