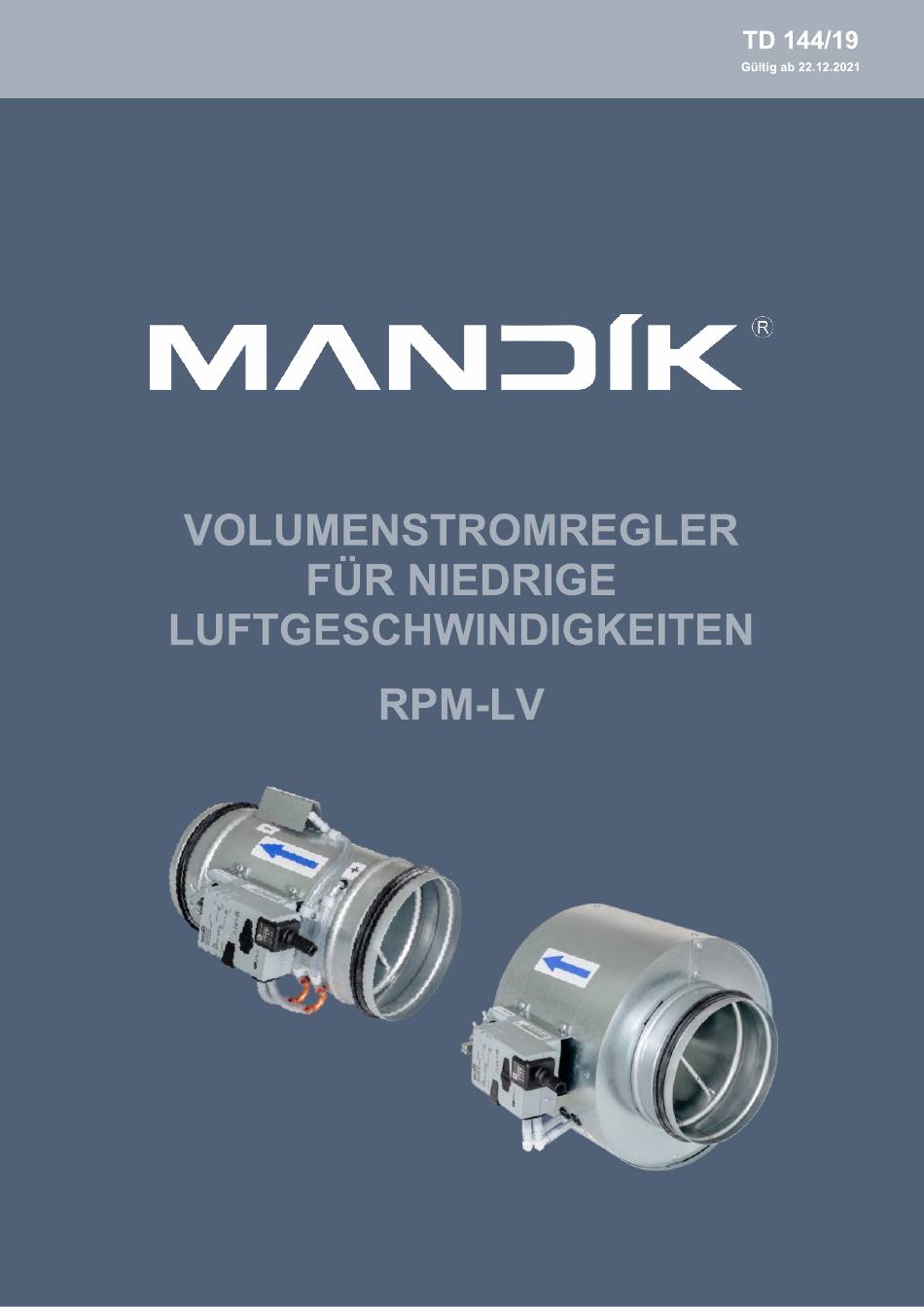

- Seite 2 Diese technischen Bedingungen legen die Reihe der hergestellten Größen und Ausführungen des „VOLUMENSTROMREGLERS FÜR VARIABLE LUFTSTRÖMUNG MIT NIEDRIGER GESCHWINDIGKEIT RPM-LV“ (folgend nur Regler genannt)dar. Sie sind verbindlich für die Herstellung, Auslegung, Bestellung, Lieferung, Montage, den Betrieb und die Wartung. 1. Beschreibung........................
- Seite 3 Dichtung, das an der Achse befestigt ist, einem elektrischen Stellantrieb, einem System zur Ermittlung des Volumenstromes und einem elektronischen Regler mit einer Steuerungs- und Kommunikationsschnittstelle. Die Produkte der Reihe RPM-LV stellen die neueste Generation der Regler mit variablem Luftstrom basierend auf dem Prinzip des Aufnehmens des Differenzialdrucks dar, die mit Vorteil große lokale Abweichungen des Druckfeldes in der Umgebung des Klappenblatts ausnutzt.
- Seite 4 Strömungsrichtung ∆p [Pa] - Druckverlust des Reglers (Regelungsdruckverlust) Eine sichere Funktion der Regler ist unter folgenden Bedingungen gegeben: a) Rohrleitungsdruck -1000 Pa (Unterdruck) ... +1000 Pa (Überdruck) b) Regelungsdruckverlust 2 Pa … 600 Pa Luftgeschwindigkeit max. 8 m/s d) Eine auf den gesamten Gehäusequerschnitt gleichmäßig verteilte Luftströmung e) Die Regler sind vor der Umgebung ohne Kondensierung, Vereisung, Eisbildung und ohne Wasser auch aus anderen Quellen als Regen gemäß...
- Seite 5 Es steht nur der Anschluss ins Innere der Rundrohrleitung (SPIRO) mit der Doppel-Lippendich- tung zur Verfügung (Flanschanschluss ist für dieses Produkt nicht verfügbar). Optional kann man das Gehäuse des Reglers mit einer Schicht Mineralwolle mit der Stärke von 50 mm isolieren (dies muss in der Bestellung angegeben werden). Abmessungen und Gewichte der Regler Position: Reglergehäuse...
- Seite 6 • Die Strömungsrichtung ist auf dem Regler mit einem Pfeil gekennzeichnet, siehe Abb. 6. Die angeführte Richtung ist unbedingt einzuhalten. • Der Regler darf horizontal, vertikal und unter beliebigen Winkel angeordnet werden, siehe Abb. 6. Rohrleitung hinter dem Regler: • Der Regler dar in der Mitte der lufttechnischen Leitung oder an seinem Ende als Terminalelement angeordnet werden •...
- Seite 7 Bereiche der Volumenströme [mm] [l/s] [l/s] 1145 1414 1773 2244 [m/s]*...
- Seite 8 Die Genauigkeit der Regelung für niedrige Strömungsgeschwindigkeiten wird vor allem durch das Spiel im Getriebe des Stellantriebs gegeben. Die Genauigkeit für niedrige Regelungsdruckver- luste wird vor allem durch die Genauigkeit der Drucksensoren beeinflusst, die einen Bestandteil der kompakten VAV Regler bilden. Es werden Kompaktregler mit besten Stellantrieben und der neuesten Generation der Drucksensoren eingesetzt.
- Seite 9 Elektrische Parameter des Stellantriebs BELIMO Versorgungsspannung 24 V AC 50/60 Hz AC 19,2 … 28,8 V Funktionsbereich DC 21,6 … 28,8 V Dimensionierung 4 VA (max 8 A @ 5 ms) Leistungsbedarf - mit Motor Leistungsbedarf - Motor steht 3]1] SOLL-Volumenstrom (und Befehl DC 2 …...
- Seite 10 Schwarz AC/DC 24 V Orange MP verbindung Pink BACnet / MODBUS verbindung (RS-485) Grau...
- Seite 11 Der Wert des Volumenstroms wird mit der Berechnung vom gemessenen Wert U festgelegt. Gesucht: aktueller Volumenstrom Spannung gemessen auf U : 3,5 V = 2244 m 3,5 . 2244 = 785 - 2,0 Der aktuelle Volumenstrom beträgt 785 m AC 24 V DC 24 V Steuersignal 0...10V...
- Seite 12 Der Schallleistungspegel der durch die Luftströmung im Regler entsteht ist in den Tabellen Tab. 9.1.1. bis Tab. 9.1.4. Angeführt. - Volumenstrom [dB(A)] - Gesamtniveau der akustischen Leistung durch den Filter A korrigiert ∆p [Pa] - Regelungs-Druckverlust [dB/Okt.] - Niveau der akustischen Leistung [Hz] - mittlere Frequenz in Oktavbereichen im Oktavbereich...
- Seite 13 [dB/Okt] [mm] [Hz] [dB(A)] 1099 1357 1145 1718 1414 2121 1773 2660 1122 2244 3367...
- Seite 14 [dB/Okt] [mm] [Hz] [dB(A)] 1099 1357 1145 1718 1414 2121 1773 2660 1122 2244 3367...
- Seite 15 [dB/Okt] [mm] [Hz] [dB(A)] 1099 1357 1145 1718 1414 2121 1773 2660 1122 2244 3367...
- Seite 16 65 dB 70 dB V [m V [m 11 12 11 12 w [m/s] w [m/s] 70 dB 70 dB V [m V [m 11 12 11 12 w [m/s] w [m/s] 70 dB 70 dB 1096 V [m V [m 11 12 11 12 w [m/s]...
- Seite 17 70 dB 70 dB 1057 1257 1072 1272 1472 1672 V [m V [m 11 12 11 12 w [m/s] w [m/s] 70 dB 70 dB 1288 1588 1888 1311 1711 2111 2511 V [m V [m 11 12 11 12 w [m/s] w [m/s] 75 dB...
- Seite 18 Ausgestrahlter Schallleistungspegel ist in der Tab. 9.2.1. Angegeben - Volumenstrom [dB(A)] - Gesamtniveau der akustischen Leistung durch den Filter A korrigiert ∆p [Pa] - Regelungsdruckverlust [dB(A)] [dB(A)] [dB(A)] [dB(A)] [mm] <15 <15 <15 1099 1357 1145 1718 1414 2121 1773 2660 1122 2244...
- Seite 19 50 dB 50 dB V [m V [m 11 12 11 12 w [m/s] w [m/s] 50 dB 50 dB V [m V [m 11 12 11 12 w [m/s] w [m/s] 50 dB 55 dB 1096 V [m V [m 11 12 11 12 w [m/s]...
- Seite 20 55 dB 55 dB 1057 1257 1072 1272 1472 1672 V [m V [m 11 12 11 12 w [m/s] w [m/s] 60 dB 55 dB 1288 1588 1888 1311 1711 2111 2511 V [m V [m 11 12 11 12 w [m/s] w [m/s] 60 dB...
- Seite 21 Ausgestrahlter Schallleistungspegel ist in der Tab. 9.3.1. angegeben. - Volumenstrom [dB(A)] - Gesamtniveau der akustischen Leistung durch den Filter A korrigiert ∆p [Pa] - Regelungsdruckverlust [dB(A)] [dB(A)] [dB(A)] [dB(A)] [mm] <15 <15 <15 <15 <15 <15 <15 <15 1099 <15 <15 1357 1145...
- Seite 22 35 dB 35 dB V [m V [m 11 12 11 12 w [m/s] w [m/s] 40 dB 35 dB V [m V [m 11 12 11 12 w [m/s] w [m/s] 40 dB 30 dB 1096 V [m V [m 11 12 11 12 w [m/s]...
- Seite 23 35 dB 35 dB 1057 1257 1072 1272 1472 1672 V [m V [m 11 12 11 12 w [m/s] w [m/s] 40 dB 35 dB 1288 1588 1888 1311 1711 2111 2511 V [m V [m 11 12 11 12 w [m/s] w [m/s] 45 dB...
- Seite 24 Das Reglergehäuse und das Klappenblatt sind aus verzinktem Blech hergestellt, Bolzen sind aus Stahl, galvanisch verzinkt. Das Blatt ist am Umfang mit einer Dichtung versehen. Der Regler wird ohne weitere Oberflächenbehandlung geliefert. Die Abmessungen werden mit üblichen Messgeräten gemäß der Norm nicht tolerierter Abmessungen eingesetzt in der Lufttechnik kontrolliert.
- Seite 25 • Die Montage der Regler muss bei der Einhaltung sämtlicher gültiger Sicherheitsnormen und Normen durch kompetenten Mitarbeiter durchgeführt werden. • Der Abschnitt 4.1. führt die zugelassenen und empfohlenen Lagen des Reglers sowie die Konfigurationen der Eingangs- und Ausgangsrohrleitung an. • Die Rohrleitung muss aufgehängt, unterstützt oder anders mechanisch gesichert oder vor übermäßigen Stößen und Vibrationen geschützt werden.
- Seite 26 1000 Volumenstrom [m 1000 Volumenstrom [l/s]...
- Seite 27 Volumenstromregler RPM-LV technische Bedingungen LB02 - mit MODBUS RTU, BACnet und begrenzte MP-Bus Kommunikation LB01 - MP-Bus K - Einbau direkt nach einem Bogen* - Standardeinbau I - mit Isolierung - ohne Isolierung Werte des Volumenstroms in m Nenngröße...
- Seite 28 26724 Hostomice 92637 Weiden Tschechische Republik Deutschland Tel.: +420 311 706 742 Tel.: +49(0) 961-6702030 E-Mail: mandik@mandik.cz E-Mail: anfragen@mandik.de www.mandik.de Der Hersteller behält sich das Recht vor, weitere Änderungen an Produkten und Zusatzgeräten vorzunehmen. Aktuelle Informationen stehen unter www.mandik.de zur Verfügung.
