059 470 043
Montage- und Bedienungsanleitung
Telefonanschluß-Steckdose TAE
Vielen Dank, daß Sie sich für dieses Marken-
produkt entschieden haben. Beim Gebrauch
wünschen wir viel Freude.
Bitte lesen Sie die Anleitung vor Benutzung
sorgfältig durch.
1. Allgemeine Beschreibung
Die Abkürzung TAE steht für
Telekommunikations-Anschluß-Einheit. Alle
TAE-Dosen entsprechen DIN 41 715.
2. Elekrtischer Anschluß:
Erläuterung der Steckplätze
F = Codierung „F" zum Anschluß von einem
N = Codierung „N" zum Anschluß von einem
Zusatzgerät (non-voice - nur Empfang) wie z. B.
Anrufbeantworter, Telefax, Modem usw.
Die Steckplätze zum Einstecken der Telefone,
Anrufbeantworter usw. sind mit der jeweiligen
Codierung markiert (s. Abb. 1)
Für den üblichen Anschluß einer TAE-Dose wer-
den nur die beiden Klemmen La(1) und Lb(2) für
die 2adrige Einspeisung der Telekom benötigt.
Die Klemmen W(3), E(4), b²(5) und a²(6) sind für
eventuelle Zusatzfunktionen vorgesehen.
Die Klemmen der TAE-Dose sind entweder mit
den genannten Kurzbeschreibungen La, Lb,
usw. oder mit den in den Klemmen angegebe-
nen Nummern (1), (2), usw. gekennzeichnet.
TAE-Dosen für eine Amtsleitung oder ein und
mehrere Zusatzgeräte haben 6
Schraubklemmen (s. Abb. 1+3), das betrifft
TAE-Dosen mit Steckplatz-Codierung: F, N, NF
und NFN.

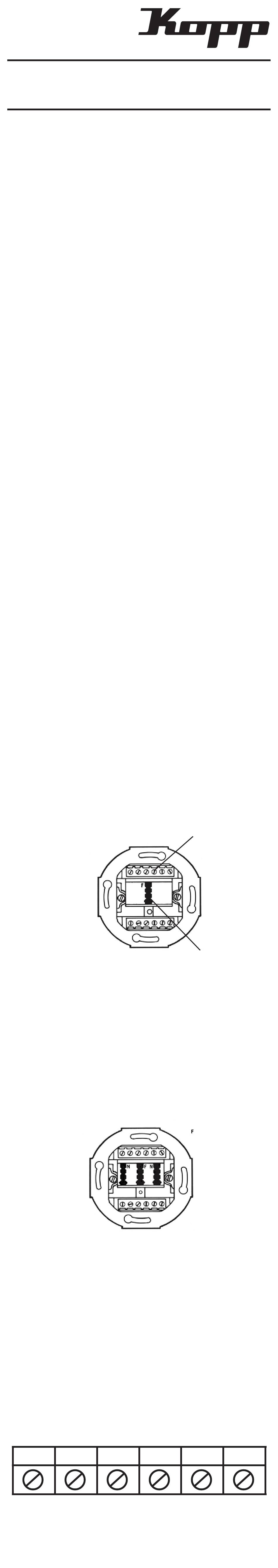

Abb. 1
TAE-Dosen für zwei Amtsleitungen mit oder
ohne Zusatzgeräte haben eine zusätzliche 6poli-
ge Klemmleiste (s. Abb. 2+3), das betrifft TAE-Do-
sen mit Steckplatz-Codierung: FF und NF/F
Abb. 2
Die beiden Steckplätze mit F-Codierung bzw. die
beiden Telefone arbeiten mit zwei unterschied-
lichen Telefon-Nummern und sind nicht zusam-
mengeschaltet = Telefonate untereinander sind
externe Gespräche.
Erläuterung der Anschlußklemmen
Abb. 3
La(1)
Fernsprechgerät - also Telefon usw.
Lb(2) W(3)
Anschlußklemmen
Steckplatz
E(4) b2(5) a2(6)
