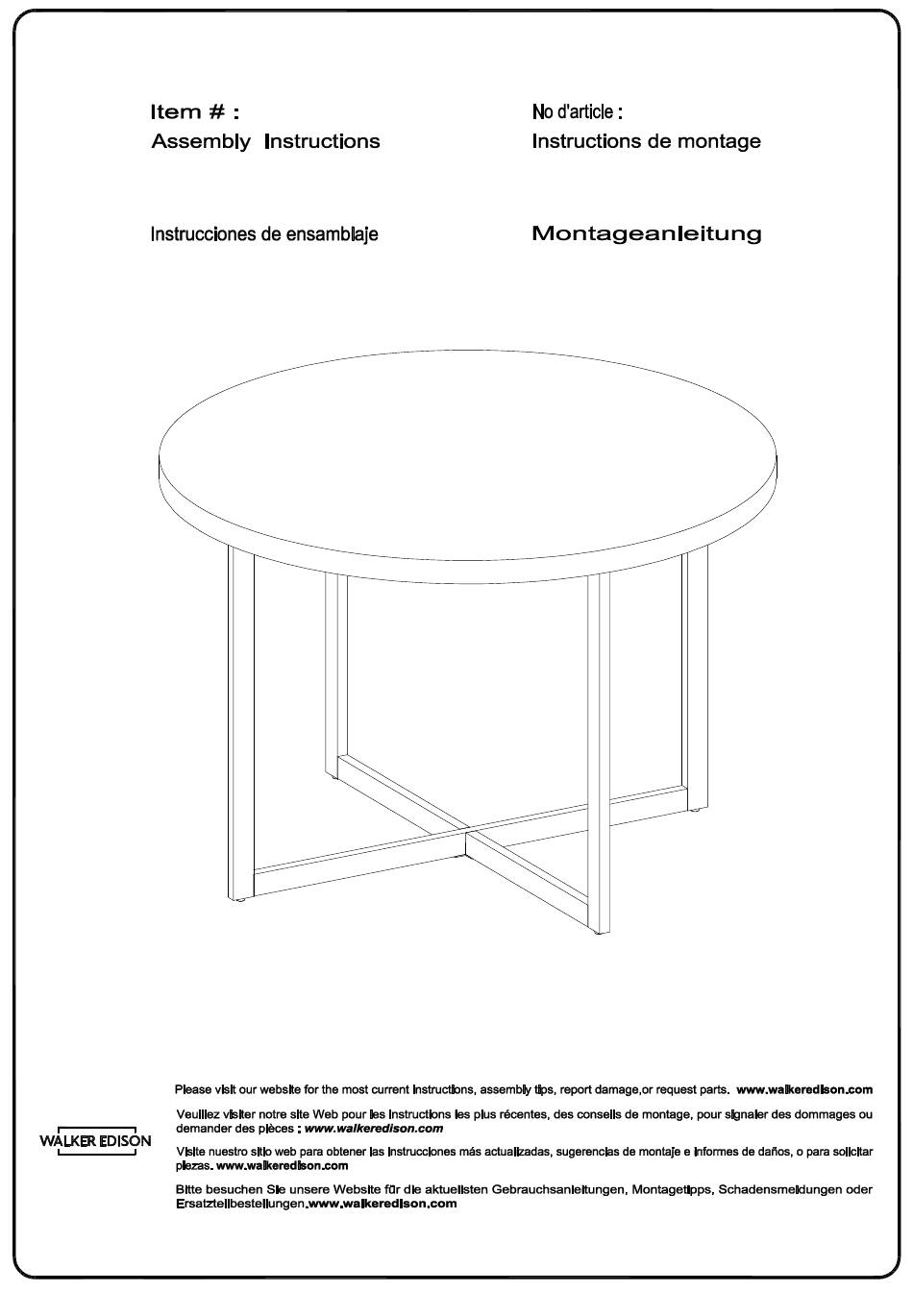

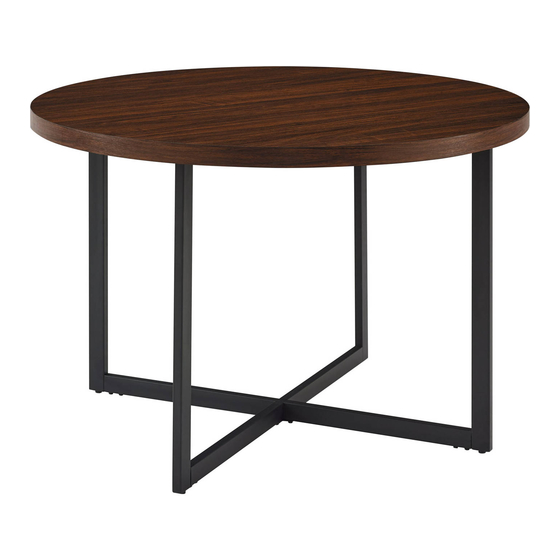

- Seite 1 CNRD1D CNRD1D Ítem N.°: Artikel# : CNRD1D CNRD1D Revised 25/04/2022 (R) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 2 Des outils électriques ne doivent pas être utilisés pour monter ce produit. Une perceuse peut être nécessaire pour fixer le produit au mur. (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
-
Seite 3: Allgemeine Montagerichtlinien
Holzdübel Schrauben und Bolzen. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. (DE) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. -
Seite 4: Lista De Piezas
Lista de piezas © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. - Seite 5 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 6 Befestigen Sie die L-förmige Halterung (F) an das Teil (6) mit dem Bolzen (A) und der Scheibe (C) durch den Inbusschlüssel (E) gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 7 Befestigen Sie das Teil (3) an das Teil (2). Befestigen Sie das Verbindungsblech (G) an die Teile (2,3) durch den Inbusschlüssel (E) mit dem Bolzen (A), der Sicherungsscheibe (D) und Scheibe (C) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 8 Befestigen Sie das Teil (5) an das Teil (4). Befestigen Sie das Verbindungsblech (G) an die Teile (4,5) durch den Inbusschlüssel (E) mit dem Bolzen (A), der Sicherungsscheibe (D) und der Scheibe (C) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 9 Fixez la pièce (6) aux pièces (2,3,4,5) selon le schéma. (ESP) Fije la parte (6) a las partes (2,3,4,5) según el diagrama. (DE) Befestigen Sie das Teil (6) in die Teile (2,3,4,5) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 10 (6) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie die Teile (2,3,4,5) an das Teil (6) durch den Inbusschlüssel (E) mit Bolzen (A), Sicherungsscheibe (D) und Unterlegscheibe (C) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Seite 11 Befestigen Sie die L-förmige Halterung (F) auf dem Teil (6) an das Teil (1) mit dem Bolzen (A) und der Scheibe (C) durch den Inbusschlüssel (E) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Seite 12 Befestigen Sie die Teile (2,3) an das Teil (1) mit dem Bolzen (B) und der Scheibe (C) durch den Inbusschlüssel (E) gemäß der Abbildung. Hinweis: Bitte ziehen Sie alle Bolzen fest an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Seite 13 (DE) Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
