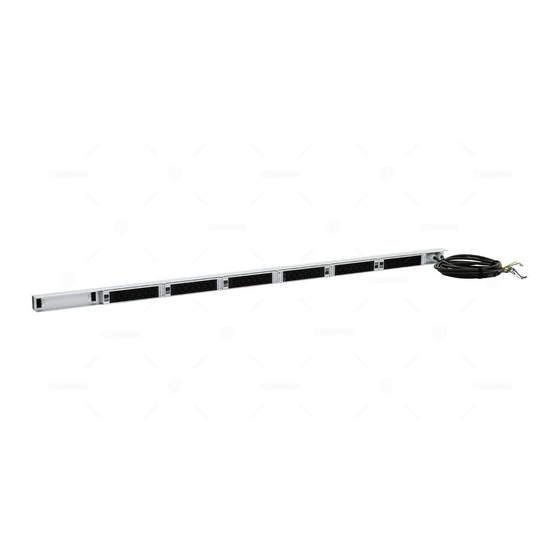

- Seite 1 PSM Stromschienen 7856.005 7856.020 7856.006 7856.321 7856.008 7856.323 7856.010 Montage-, Installations- und Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
être en contact avec de l’eau, des gaz et vapeurs agressifs ou inflammables ! La dé- gcomhairle le Rittal sula n-úsáideann tú é ar bhealach eile. Ní féidir na táirgí seo a úsáid sactivation d’une prise ne constitue pas un sectionnement sécurisé ! agus a fheidhmiú... - Seite 3 Glede uporabe, ki ni v skladu s predvideno, se posvetujte s podje- χρησιμοποιηθούν αποκλειστικά με τον πρόσθετο εξοπλισμό που προβλέπεται από την tjem Rittal. Izdelke lahko združujete in uporabljate izključno z dodatno opremo, ki jo za Rittal. to predvideva podjetje Rittal.
- Seite 4 Sehr geehrter Kunde! Vielen Dank, dass Sie sich für eine PSM Stromschiene aus unserem Hause entschieden haben! Viel Erfolg wünscht Ihnen Ihre Rittal GmbH & Co. KG Rittal GmbH & Co. KG Auf dem Stützelberg 35745 Herborn Germany Tel.: +49(0)2772 505-0 Fax: +49(0)2772 505-2319 E-Mail: info@rittal.de...
-
Seite 5: Inhaltsverzeichnis
10.2 PSM Stromschienen 7856.008, 7856.010, Produktbeschreibung ....... 8 7856.020 ........... 19 Funktionsbeschreibung und Bestandteile ..8 10.3 PSM Stromschienen 7856.005, 7856.006 . 21 3.1.1 Funktion ............... 8 10.4 PSM Stromschiene 7856.321 ....21 3.1.2 Bestandteile ............8 10.5 PSM Stromschiene 7856.323 ....23 Bestimmungsgemäße Verwendung, vorher-... -
Seite 6: Hinweise Zur Dokumentation
1 Hinweise zur Dokumentation Hinweise zur Dokumentation CE-Kennzeichnung Rittal GmbH & Co. KG bestätigt die Konformität der PSM Stromschiene zur EG-EMV-Richtlinie 2004/108/ EG. Eine entsprechende Konformitätserklärung wurde ausgestellt. Sie kann auf Anforderung vorgelegt werden. Aufbewahrung der Unterlagen Die Montage-, Installations- und Bedienungsanleitung sowie alle mitgeltenden Unterlagen sind ein integraler Bestandteil des Produkts. -
Seite 7: Sicherheitshinweise
Sie außerdem betriebsinterne Vorschriften wie Ar- beits-, Betriebs- und Sicherheitsvorschriften. – Verwenden Sie im Zusammenhang mit der PSM Stromschiene ausschließlich Original-Rittal oder von Rittal empfohlene Produkte. – Bitte nehmen Sie an der PSM Stromschiene keine Än- derungen vor, die nicht in dieser oder in den mitgelten- den Montage-, Installations- und Bedienungsanleitun- gen beschrieben sind. -
Seite 8: Produktbeschreibung
3.1.1 Funktion – Unsachgemäße Behebung von Störungen. Das modulare PSM Stromschienensystem ermöglicht – Verwendung von nicht durch Rittal GmbH & Co. KG eine Grundausstattung für jedes IT-Rack mit einer verti- freigegebenem Zubehör. kalen Trägerschiene und je nach Ausführung ein- bzw. -
Seite 9: Transport Und Handhabung
Poly-Ethylen-Folie (PE-Folie), Karton. Prüfen Sie das Gerät auf Transportschäden. Hinweis: Schäden und sonstige Mängel, z. B. Unvoll- ständigkeit, sind der Spedition und der Rittal GmbH & Co. KG unverzüglich schriftlich mit- zuteilen. Entnehmen Sie das Gerät aus der Verpackung. -
Seite 10: Montage Und Aufstellung
Montageablauf Die PSM Stromschiene kann in folgenden Schranksys- temen montiert werden: – Rittal DK-TS Schrank – Rittal TS IT Schrank – Rittal TE 7000 Schrank Die Montage erfolgt in diesen Schranksystemen mit den folgenden Einbausätzen: Rittal DK-TS –... -
Seite 11: Installation
Der Anschluss der PSM Stromschiene an der Netzver- mit den in den technischen Daten angegebenen Spe- sorgung erfolgt für beide Einspeisungen mit je einem An- zifikationen erfolgen (vgl. Abschnitt 10 „Technische schlusskabel aus dem Rittal Zubehör (vgl. Abschnitt 11 Daten“). „Zubehör“). ... -
Seite 12: Anschluss Mit Hilfe Der Anschlussstecker Aus Dem Lieferumfang
Einspeisungen, daher sind hier zwei Anschlusska- – Durch Drehung eines PSM Einsteckmoduls, unabhän- bel montiert. gig ob es nur einen Steckplatz oder zwei Steckplätze – 7856.005: 16 A, 3-phasig IEC 60 309 – 7856.006: 16 A, 3-phasig IEC 60 309 (2x) Rittal PSM Stromschiene... -
Seite 13: Deinstallation Eines Psm Einsteckmoduls
PSM Einsteckmoduls angebracht sind. Befestigen Sie alternativ den Winkel (Abb. 6, Pos. 4) Entnehmen Sie das PSM Einsteckmodul vorsichtig mit den mitgelieferten Schrauben (Abb. 6, Pos. 5) von aus der PSM Stromschiene, ohne es zu verkanten. Rittal PSM Stromschiene... -
Seite 14: Montage Der Schaltsperre An Der Psm Stromschiene 7856.321, 7856.323
Setzen Sie die Schaltsperre von innen in die beiden Öffnungen (Abb, 9, Pos. 2) im Gehäuse des Leitungs- schutzschalters. Abb. 7: Montage einer Zugentlastung (Alternative 2) Legende Befestigungsschrauben Abb. 9: Korrekt montierte Schaltsperre Kabelabfangwinkel Legende Kabelbinder Schalthebel Leitungsschutzschalter Seitlicher Bodenrahmen Öffnungen Anschlusskabel Bügel Kunststoffkappe Rittal PSM Stromschiene... - Seite 15 Pos. 2) der Schaltsperre nach oben und sichern Sie sie durch Einsetzen eines Schlosses oder eine Kette in die untere Öffnung (Abb. 10, Pos. 3) gegen unautori- siertes Entfernen. Abb. 10: Sicherung der Schaltsperre Legende Schalthebel Leitungsschutzschalter Kunststoffkappe Öffnung zur Sicherung der Schaltsperre Rittal PSM Stromschiene...
-
Seite 16: Inspektion Und Wartung
– Ein Öffnen des Geräts ist nicht notwendig und daher verboten. Durchzuführende Arbeiten 7.2.1 Inspektion Das System muss regelmäßig auf volle Funktionsfähig- keit überprüft werden. Rittal schlägt eine regelmäßige Funktionsprüfung nach Bedarf, jedoch in nicht größeren Intervallen als 1 Jahr vor. 7.2.2 Reinigung Achtung! Beschädigungsgefahr! Verwenden Sie zur Reinigung keine ag- gressiven Stoffe, wie z. -
Seite 17: Lagerung Und Entsorgung
8 Lagerung und Entsorgung Lagerung und Entsorgung Lagerung Wenn das Gerät über einen längeren Zeitraum nicht im Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu schalten und vor Feuchtigkeit und Staub zu schützen. Entsorgung Da die PSM Stromschiene hauptsächlich aus den Be- standteilen „Gehäuse“... -
Seite 18: Störung Und Abhilfe
über einen integrierten thermischen Überstromschutz. Im Fehlerfall kann dieser Überstromschutz auslösen. Beheben Sie zunächst die Ursache für das Auslösen des Überstromschutzes. Setzen Sie anschließend den thermischen Überstrom- schutz durch Eindrücken des gelben Stiftes am PSM Einsteckmodul wieder zurück. Rittal PSM Stromschiene... -
Seite 19: Technische Daten
Eingangsstrom pro Phase und pro Einspeisung 16 A Vorsicherung kundenseitig 16 A pro Phase und pro Einspeisung Anschlussstecker Zugfederklemme, steckbar Max. Anzahl Modulsteckplätze Best.-Nr. 7856.008: 8 Best.-Nr. 7856.010: 4 Best.-Nr. 7856.020: 7 Tab. 2: Technische Daten PSM Stromschienen 7856.008, 7856.010, 7856.020 Rittal PSM Stromschiene... - Seite 20 PE N L3 L2 L1 Circuit 1 Circuit 2 400V 400V Abb. 11: Verdrahtungsschema PSM Stromschiene 7856.010 Hinweis: Die Verdrahtung der PSM Stromschienen 7856.008 und 7856.020 ist nach dem glei- chen Schema realisiert, jedoch mit vier bzw. drei zusätzlichen Modulsteckplätzen. Rittal PSM Stromschiene...
-
Seite 21: Psm Stromschienen 7856.005, 7856.006
16 A pro Phase und pro Einspeisung Anschlussstecker CEE-Steckverbinder (16 A, 3P+N+PE, 6 h, IEC 60 309) Max. Anzahl Modulsteckplätze Tab. 3: Technische Daten PSM Stromschienen 7856.005, 7856.006 Hinweis: Das Verdrahtungsschema der PSM Strom- schiene 7856.005 entspricht dem der PSM Stromschiene 7856.020, jedoch mit sieben... - Seite 22 10 Technische Daten Modul 6 Modul 5 Modul 4 Modul 3 Modul 2 Modul 1 L1 N PE 230V Abb. 12: Verdrahtungsschema PSM Stromschiene 7856.321 Rittal PSM Stromschiene...
-
Seite 23: Psm Stromschiene 7856.323
Eingangsstrom pro Phase/ 32 A Integrierte Leitungsschutzschalter 6 x 16 A Typ C Vorsicherung kundenseitig 32 A pro Phase Anschlussstecker CEE-Steckverbinder (32 A, 3P+N+PE, 6 h, IEC 60 309) Max. Anzahl Modulsteckplätze Tab. 5: Technische Daten PSM Stromschiene 7856.323 Rittal PSM Stromschiene... - Seite 24 10 Technische Daten Modul 6 Modul 5 Modul 4 Modul 3 Modul 2 Modul 1 Circuit 1 Circuit 2 L1L2L3 N PE 400V Abb. 13: Verdrahtungsschema PSM Stromschiene 7856.323 Rittal PSM Stromschiene...
-
Seite 25: Zubehör
PSM Einbausatz beweglich/drehbar zur 7856.023 Befestigung am Vertikalprofil des Schrankes (Rittal DK-TS) PSM Befestigungssatz zur Schnellmon- 7856.029 tage am Horizontalprofil (Rittal TS IT) PSM Einbausatz für Festeinbau (Rittal 7000.684 TE 7000) Tab. 7: Einbausätze für PSM Stromschienen Hinweis: Pro Rack wird jeweils einer der oben aufge- führten Einbausätze benötigt. -
Seite 26: Kundendienstadressen
12 Kundendienstadressen Kundendienstadressen Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal PSM Stromschiene... - Seite 28 ◾ Enclosures ◾ Power Distribution ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact...
