Inhaltszusammenfassung für ATON BASIC

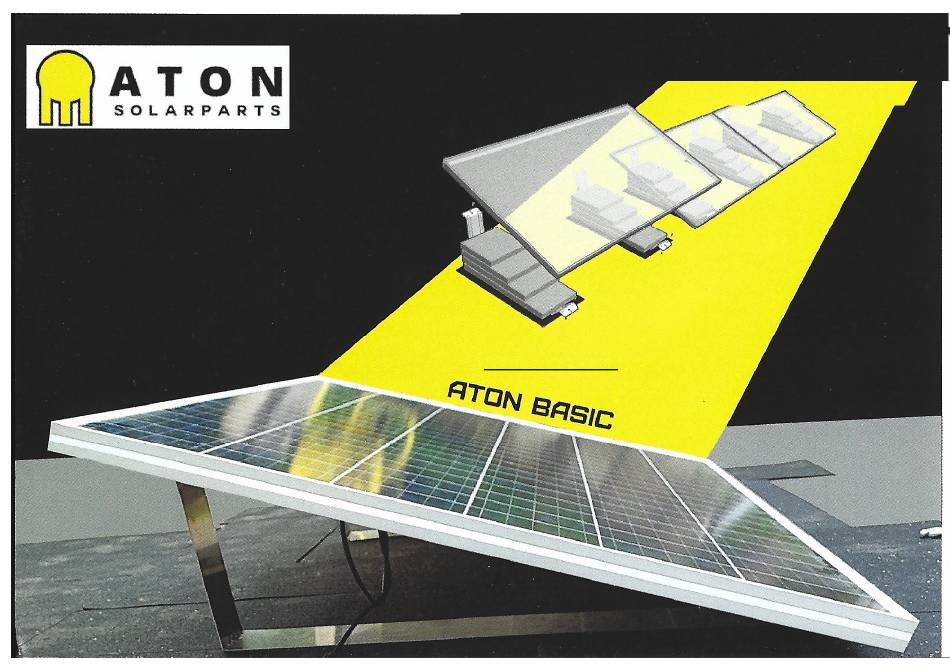

- Seite 1 Montageanleitung ATON BASIC Eigenentwicklung...
- Seite 2 MONTAGEANLEITUNG ATON BASIC Bereiten Sie das Dach vor Achten Sie auf Verschmutzungen wie Steine etc, an der die Sonnenkollektoren auf dem Dach platziert werden sollen. Reinigen Sie bevor Sie das Gestell positionieren Position Bestimmen Sie den Ort, an dem die Solarmodule platziert werden sollen Wenn es mehrere Reihen von Solarmodulen hintereinander gibt, halten Sie einen Abstand von etwa 1,2 m zwischen den Reihen ein .Damit die...
- Seite 3 ATON BASIC Halterungen montieren Legen Sie das Solarmodul mit der Sichtseite entweder auf die Bautenschutzmatten oder auf die Modulverpackung. Montieren Sie beide Basic Halterungen am Rahmen in Höhe der Befestigungslöcher für Solarpanel. Ziehen Sie dieSchrauben mit einem Drehmoment von 6,5 N/an.
- Seite 4 Ballastierungsplan Verwenden Sie als Ballast Betonplatten in den Größen 30 x 30 x 4,5 cm und 30 x 15 x 4,5 cm. Diese wiegen ca 8 kg/Stk. bzw. etwa 4 kg/Stk. Platzieren Sie den Ballast gemäß der folgenden Zeichnung. Größe Solarmodul 1740 x 1049 mm Gebäudehöhe Ballast ( KG )
- Seite 5 Montage ATON BASIC Aton Basic mit der Sichtseite auf den Modulkarton legen. Mittels des Schraubensets ATON BASIC mit dem Aluminumrahmen verschrauben...
