ASTRO AOMM-FHM2 Bedienungsanleitung
Optisches multimeter
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für ASTRO AOMM-FHM2

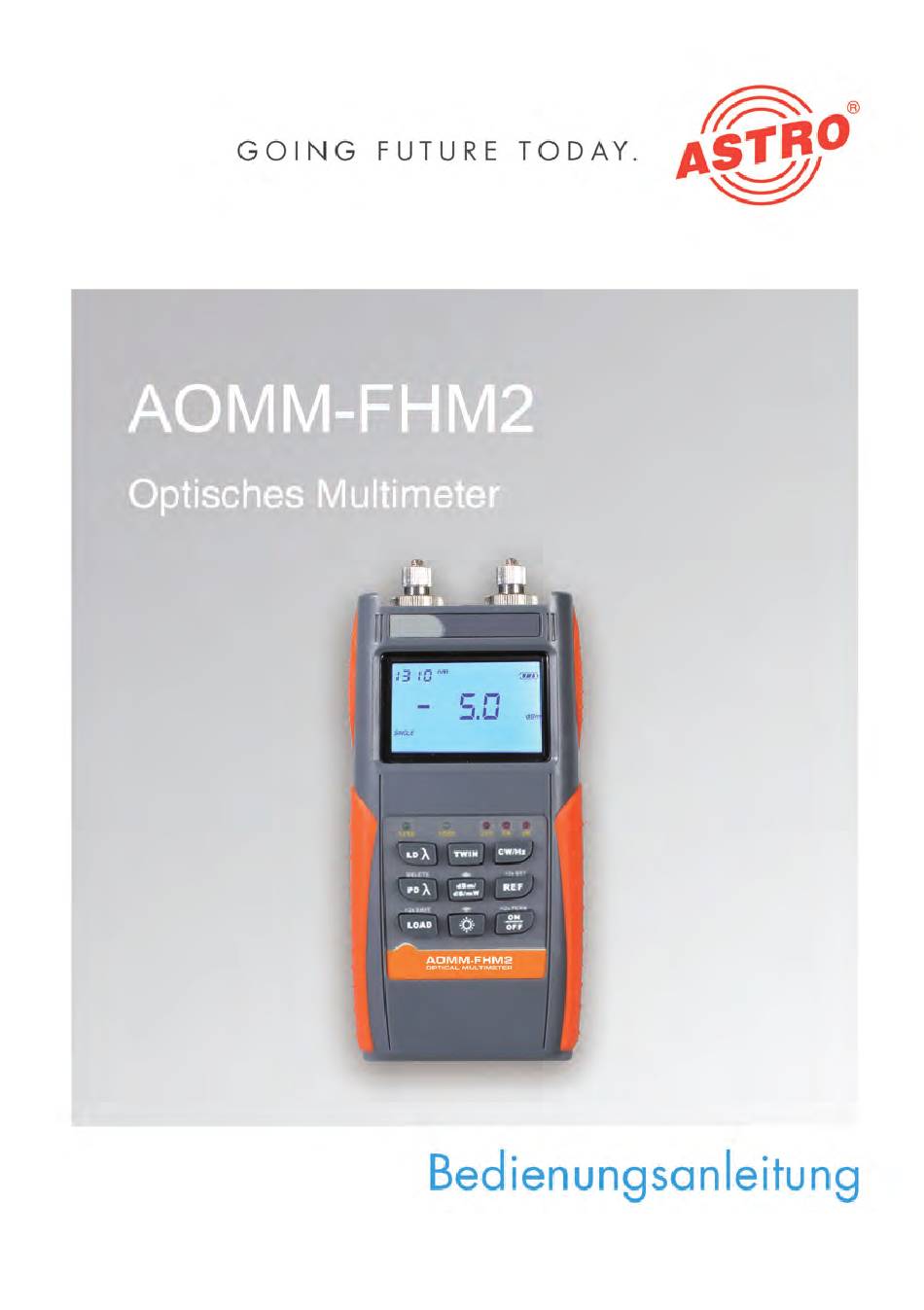

- Seite 1 DRAFT VERSION Version 12-2021A...
-
Seite 2: Inhaltsverzeichnis
Wichtige Sicherheitshinweise..........Seite 06 Leistungsbeschreibung............Seite 10 Garantiebedingungen............Seite 11 Entsorgung.................Seite 11 Gerätebeschreibung............Seite 12 Vorbereitung für den Betrieb..........Seite 15 Erste Schritte..............Seite 16 Bedienung des Geräts............Seite 17 DRAFT VERSION Wartung und Reparatur............Seite 25 Technische Daten...............Seite 26 Seite 2 Betriebsanleitung AOMM-FHM2 - Version 12-2021A... -
Seite 3: Bevor Sie Das Gerät In Betrieb Nehmen
Betriebsanleitung steht Ihnen auf der ASTRO-Website zur Verfügung (ggf. in einer aktualisierten Version). Die Firma ASTRO bestätigt, dass die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich jedoch das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Geräts und der Bedienungsanleitung ohne... -
Seite 4: Verwendete Symbole Und Konventionen
Bauteilen oder Verpackungsmaterial (Kartonagen, Einlegezettel, Kunststofffolien und -beutel) hin. Gebrauchte Batterien sind über zugelassene Recyclingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen abgegeben werden. Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dürfen. Seite 4 Betriebsanleitung AOMM-FHM2 - Version 12-2021A... -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Das optische Dämpfungsmessgerät AOMM-FHM2 ist eine Kombi- nation aus einem Leistungsmesser und einer Laserquelle für drei Wellenlängen für die Installation und Wartung von Glasfaser- netzen. Die unsachgemäße Verwendung des Geräts kann zu einem elektrischen Schlag, einem Brand und/oder schweren Personenschäden führen. -
Seite 6: Wichtige Sicherheitshinweise
Gebrauch und für die Übergabe im Falle eines Eigentümer- DRAFT VERSION bzw. Betreiberwechsels auf. Eine PDF-Version dieser Betriebsanleitung steht Ihnen auf der ASTRO-Website zur Verfügung (ggf. in einer aktualisierten Version). Überprüfen Sie die Verpackung und das Gerät sofort auf Transportschäden. - Seite 7 Gerät eingesetzt werden kann. Wenn Sie vom Hersteller keine Informationen dazu erhalten, nehmen Sie das Gerät nicht in Betrieb. Verwenden Sie das Gerät nicht in der Nähe von brennbaren Betriebsanleitung AOMM-FHM2 - Version 12-2021A Seite 7...
- Seite 8 Schlag, einer Fehlfunktion des Geräts oder einer schlechten Messleistung führen Lagern Sie das Gerät nicht an einem Ort mit extrem hoher Temperatur und Luftfeuchtigkeit. Ein möglicher Geräteausfall kann die Folge sein. Das Bedienpersonal darf die Abdeckungen der Instrumente Seite 8 Betriebsanleitung AOMM-FHM2 - Version 12-2021A...
- Seite 9 Durch unsachgemäß ausgeführte Reparaturen können erheblicher Gefahren für den Benutzer entstehen. Bei Funktionsstörungen muss das Gerät vom Stromnetz getrennt und autorisiertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzu- senden. DRAFT VERSION Betriebsanleitung AOMM-FHM2 - Version 12-2021A Seite 9...
-
Seite 10: Leistungsbeschreibung
Leistungsbeschreibung Leistungsbeschreibung Das optische Multimeter AOMM-FHM2 kann als optischer Leistungsmesser oder als Laserquelle betrieben werden. Beim Betrieb als optischer Leistungsmesser können drei verschiedene Modi verwendet werden: Modus „Test“: In diesem Modus können Sie entweder den Ausgang der Laserquelle des Geräts verwenden, um die Dämpfung von Kabeln oder Splittern zu messen, oder Sie... -
Seite 11: Garantiebedingungen
Dieses Gerät ist nach seiner Verwendung entsprechend den aktu- ellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Betriebsanleitung AOMM-FHM2 -... -
Seite 12: Gerätebeschreibung
PC-Software USB-Verbindungskabel Betriebsanleitung Das AOMM-FHM2 verfügt über ein CE-Kennzeichen. Hiermit wird die Konformität des Produktes mit den zutreffenden CE-Richtlinien und die Einhaltung der darin festgelegten Anforderungen bestätigt. DRAFT VERSION Akkufach Das Akkufach befindet sich auf der Rückseite des Geräts und kann geöffnet werden, indem Sie den schwarzen Bügel nach oben... - Seite 13 Gerätebeschreibung AOMM-FHM2 – Display DRAFT VERSION Beschreibung 1310 nm, 1490 nm und 1550 nm Ausgang (Laserquelle) Aktuelle, vom Leistungsmesser getestete Wellenlänge Referenzwert des Leistungsmessers Vom Leistungsmesser detektierte modulierte Frequenz SINGLE: Auto-Wellenlängneerkennung von Laserquelle und Leistungsmesser aus TWIN: Auto-Wellenlängneerkennung von Laserquelle und Leistungsmesser an...
- Seite 14 Gerätebeschreibung AOMM-FHM2 – Tasten auf der Vorderseite DRAFT VERSION Nr. Taste Beschreibung LED Anzeige der Wellenlänge (Laserquelle) LED Anzeige der modulierten Wellenlänge (Laserquelle) Einstellen der Wellenlänge (Laserquelle) An-/Abschaltung des Auto-Erkennungsmodus für Laserquelle u. Leistungsmessung Modulierte Frequenz und CW (Laserquelle) Einstellen der Wellenlänge (Leistungsm.); im „LOAD“ Modus wird Wert gelöscht Ändern der Messeinheit (Leistungsmessung);...
-
Seite 15: Vorbereitung Für Den Betrieb
Wenn die Akkuladung zu gering ist, um die notwendige Leistung zu liefern, schaltet sich das Gerät automatisch ab. Betrieb mit Netzteil An der Unterseite des Gehäuses des AOMM-FHM2 befindet sich eine DC-Eingangsbuchse, in die das Ausgangskabel des Netzteils eingesteckt werden muss. Wenn das Netzteil eingesteckt ist, wird die Anzeige auf dem LCD-Bildschirm eingeblendet. -
Seite 16: Erste Schritte
„AUTO-OFF"-Funktion einzuschalten. Ein- und Ausschalten der LCD-Hintergrundbeleuchtung Drücken Sie die Taste für die Hintergrundbeleuchtung. Die Hintergrundbeleuchtung schaltet sich ein. Drücken Sie die Taste für die Hintergrundbeleuchtung er- neut. Die Hintergrundbeleuchtung schaltet sich aus Seite 16 Betriebsanleitung AOMM-FHM2 - Version 12-2021A... -
Seite 17: Bedienung Des Geräts
Bedienung des Geräts Bedienung des Geräts Bei Verwendung als Leistungsmesser misst das AOMM-FHM2 die optische Leistung bzw. die Dämpfung und kann in drei verschie- denen Modi betrieben werden („Test“, „Referenzeinstellung“ und „Historische Daten“). Je nach ausgewähltem Modus haben die Tasten die folgenden Funktionen:... - Seite 18 Bedienung des Geräts Verwendung der Laserquelle des Geräts Um die Laserquelle des AOMM-FHM2 zu verwenden, müssen Sie den Ausgang des Geräts [7] anschließen . Mit der Taste können Sie die Wellenlänge der Laserquelle verändern. Das Laserquellenmodul ist standardmäßig geschlossen, wenn der Benutzer das Gerät einschaltet.
- Seite 19 Bedienung des Geräts HINWEIS Der „TWIN“-Modus ist immer gleichzeitig sowohl im Laserquellen- als auch im Leistungsmessmodul des AOMM-FHM2 ein- bzw. ausgeschaltet. Es wird empfohlen, den „TWIN“-Modus zu deaktivieren, wenn Sie ihn nicht verwenden. Andernfalls wird die Leistung der Laserquelle schwanken.
- Seite 20 Leistung als Referenzwert ein. Drücken Sie die Taste kurz, um den aktuellen Referenzwert abzulesen. Das Gerät kehrt nach zwei Sekunden ohne Bedienung in den Testzustand zurück. Erfolgt eine Bedienung, wechselt es in den Referenzbearbeitungs- modus. Seite 20 Betriebsanleitung AOMM-FHM2 - Version 12-2021A...
- Seite 21 Gerät nach zwei Sekunden automatisch in den Testzustand zurück. Wenn eine Taste gedrückt wird, wechselt das Gerät in den Refe- renzbearbeitungszustand. Mit der Taste kann der Referenzwert erhöht werden. Ein kurzer Tastendruck erhöht den aktuellen Referenzwert um 0,1 dB. Betriebsanleitung AOMM-FHM2 - Version 12-2021A Seite 21...
- Seite 22 Referenzwerte bei allen Wellenlängen auf „-5 dBm“. HINWEIS Wenn der Referenzwert auf „-5 dBm“ einge- stellt wird, bedeutet dies, dass mit einer Ausgangsleistung der Laserquelle von „-5 dBm“ gearbeitet wird. Dann kann die Dämpfung des Schaltkreises getestet werden. Seite 22 Betriebsanleitung AOMM-FHM2 - Version 12-2021A...
- Seite 23 Sie die Taste kurz, um den gespeicherten Wert mit der Nummer 999 zu prüfen. Drücken Sie die Taste länger als 2 Sekunden, um den gespeicherten Wert mit der Nummer 990 zu prüfen. Betriebsanleitung AOMM-FHM2 - Version 12-2021A Seite 23...
- Seite 24 Daten auf dem LC-Display angezeigt. Wenn die gelöschten Daten die einzigen gespeicherten Daten sind, kehrt das Gerät in den Messzustand zurück. Drücken Sie die Taste , um den Modus „Historische Daten“ zu verlassen und in den Messzustand zurückzukehren. Seite 24 Betriebsanleitung AOMM-FHM2 - Version 12-2021A...
-
Seite 25: Warten Und Instandsetzen
Reparaturen können erhebliche Gefahren für den Benutzer bzw. Installateur entstehen. Bei Funktionsstö- rungen muss das Gerät daher vom Netz getrennt und autori- siertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. DRAFT VERSION Betriebsanleitung AOMM-FHM2 - Version 12-2021A Seite 25... -
Seite 26: Technische Daten
PC Interface Akkuleistung >100 (Laser ausgeschaltet) Relative Luftfeuchtigkeit < 90 (nicht kondensierend) Zulässige Umgebungstemperatur [°C] -10...+50 Lagerungstemperatur [°C] -20...+7 Gewicht [kg] 0,26 Abmessungen (W x L x H) [mm] 76 x 168 x 45 Seite 26 Betriebsanleitung AOMM-FHM2 - Version 12-2021A... - Seite 27 Technische Daten DRAFT VERSION Betriebsanleitung AAOMM-FHM2 - Version 12-2021A Seite 27...
- Seite 28 © 2021 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in DRAFT VERSION Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
