12 VORBEREITUNG DES PHOTOVOLTAIKMODULS

Für ein Photovoltaikmodul der Standardgröße bis maximal 1760 mm Länge benötigen Sie 3 SOLAR-HOOK Befesti-
gungsbügel (siehe Lieferumfang für ein Montageset)

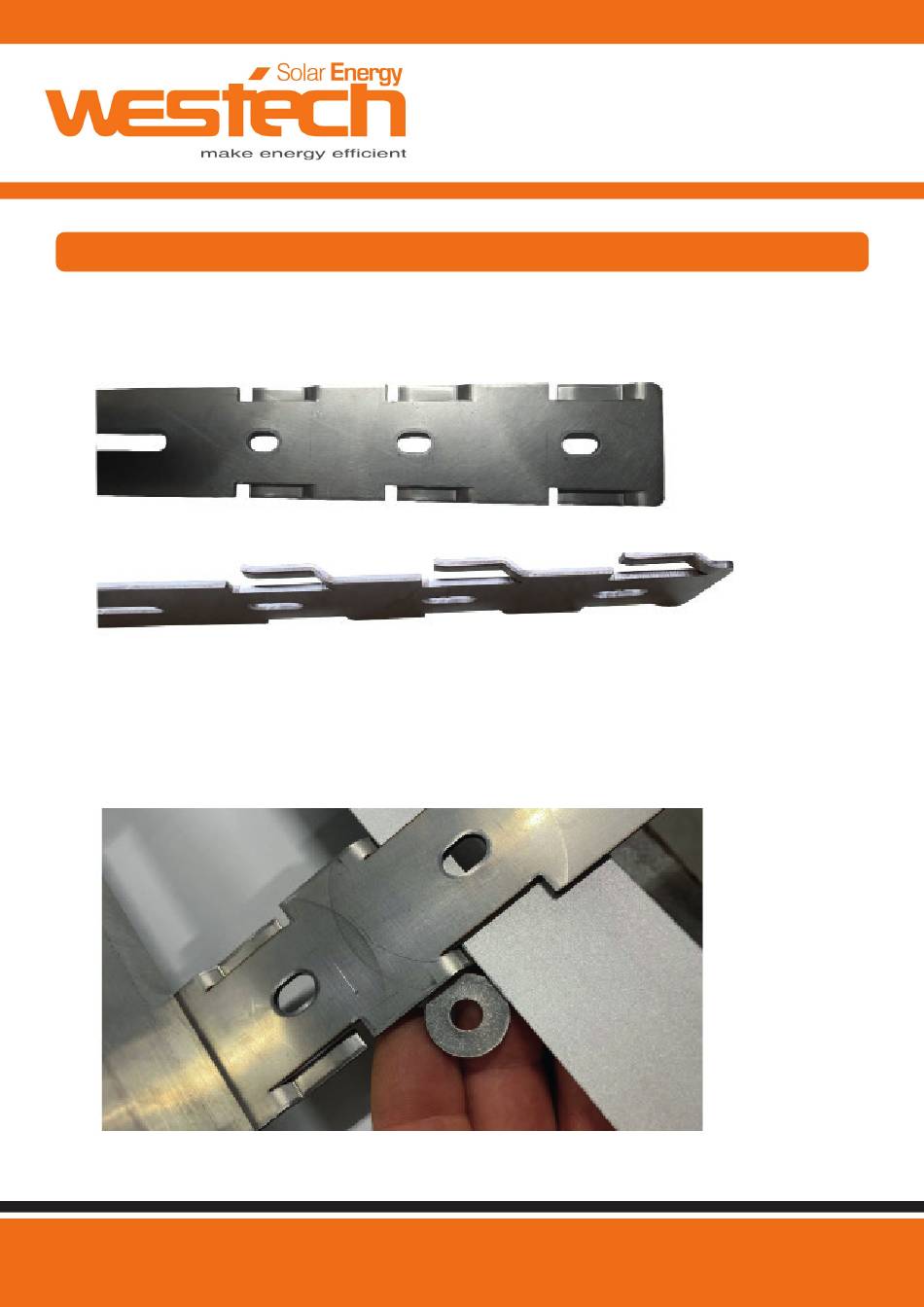

In den Befestigungsbügel SOLAR-HOOK sind 3 Laschenpaare ausgeprägt, mit einer Phase als Einführhilfe
Laschenpaare
Laschenpaare mit Phasen
Führen Sie den Befestigungsbügel SOLAR-HOOK mit dem gewünschten Laschenpaar auf Höhe der vorhandenen
Bohrlöcher im Modulrahmen ein, bis das entsprechende Bohrloch des Modulrahmens und das Loch im SOLAR-HOOK
Befestigungsbügel deckungsgleich sind. Stecken Sie nun die M6 x20 mm Schraube durch das Loch im SOLAR-HOOK
Befestigungsbügel und das Loch im Modulrahmen und stecken Sie die Unterlegscheibe auf die Schraube.
SOLAR-HOOK Befestigungsbügel am Modulrahmen mit Unterlegscheibe
