Betriebsanleitung
e9 2016 1628 2016 1628 SHA1P 1317 00
e13 2016 1628 2016 1628SHA1P 0472 00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BITUXX MS-15194

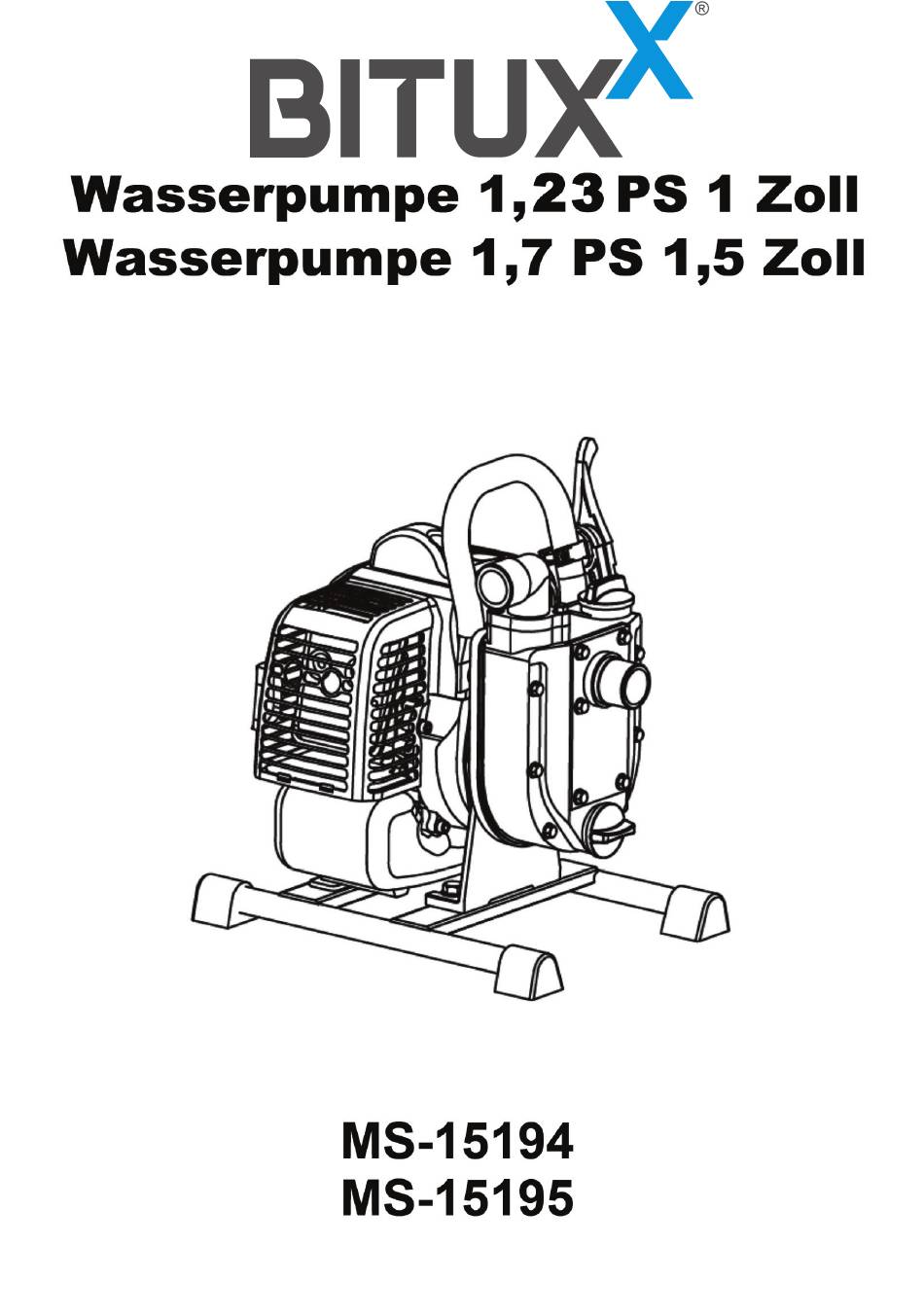

  • Seite 1 Betriebsanleitung e9 2016 1628 2016 1628 SHA1P 1317 00 e13 2016 1628 2016 1628SHA1P 0472 00...
  • Seite 2: Beschreibung

    ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR Motorpumpen • Stellen Sie die Motorpumpe auf eine ebene Fläche. Stellen Sie die Motorpumpe nicht auf eine Metallfläche. • Schalten Sie die Motorpumpe unter folgenden Bedingungen sofort aus: bei einem unruhigen oder unrunden Lauf des Motors bei übermäßigen Vibrationen der Motorpumpe bei Funkenbildung beim Auftreten von Rauch oder Feuer •...
  • Seite 3: Vorbereitung

    1 Vorbereitung Wenn Sie sorgfältig und genau nach dieser Anleitung vorgehen, wird bereits der erste Versuch zum Erfolg führen. Die Anschlüsse sind beispielhaft, es können natürlich auch einfache Schraubverbindungen verwendet werden. Nur Ansauggarnituren mit 3. Ansaugschlauch sorgfältig Pumpenanschluss­ Rückschlagventil mit Wasser anfüllen. gewinde sorgfältig verwenden.
  • Seite 4: Anlassen Des Motors

    3.2 Anlassen des Motors • Primer-Pumpe 3-5 mal betätigen. • Den Choke auf ON. • Langsam an der Startschnur ziehen, bis Widerstand spürbar ist, Abb. G dann kräftig ziehen um den Motor zu starten. • Wenn der Motor warmgelaufen ist, den Choke auf OFF. 3.3 Ausschalten •...
  • Seite 5: Gefährdungen Durch Lärm

    Max. Ansaughöhe Max. Förderhöhe 30 m 35 m Pumpenanschluss 25mm 40mm Gewicht 9,5kg Kraftstoff Mix 1:25 Mix 1:25 Artikel-Nr. MS-15195 MS-15194 Modell QGZ25-30A QGZ40-35A Wartungstabelle mit Intervallen Bauteile Lösung Täglich 1. Monat 3. Monat 6. Monat 12. Monat Zündkerze Zustand kontrollieren, Abstandeinstellen und reinigen.
  • Seite 6: Gewährleistung

    Auspuffanlage - Auf Löcher überprüfen, Abdichten und wenn √ nötig ersetzen. - Schalldämpfer checken und evt. Reinigen oder √ ersetzen. √ Kaltstart - Choke-Funktion prüfen. √ Kühlungssystem - Kühlventilator prüfen. Starter - Seilzugstarter prüfen; √ wenn nötig tauschen. Schrauben- u. - Prüfen und wenn nötig √...
  • Seite 7: Eg-Konformitätserklärung

    In case of alteration of the machine, not agreed upon by us, this declaration will lose its validity Bezeichnung der Maschine: Wasserpumpe Machine Description: Water Pump Maschinentyp: QGZ25-30A J MS-15194 - QGZ40-35A / MS-15195 Machine Type: 1E36F / 1E40F Handelsmarke: Bituxx Trade name Maschinen-Nr.:...

Diese Anleitung auch für:

Ms-15195
