- Seite 1 Installationsanleitung Notstrom- funktion flow R2 Hager Notstromfunktion für Energiespeicher-System flow R2 XEMA200...
-
Seite 2: Rechtliche Bestimmungen
Die HagerEnergy GmbH erfüllt die Anforderungen der DIN EN ISO OPPQ und weist diese durch ein zertifiziertes Qualitätsmanagementsystem nach. Bitte entnehmen Sie die jeweils aktuelle Version dieser Anleitung der hager.de Webseite. Lesen Sie die Anleitung aufmerksam vor der Installation beim Kunden durch. Bildliche Darstellungen dieser Anleitung können vom tatsächlichen Produktionsstand des Geräts abweichen. -
Seite 3: Inhaltsverzeichnis
HagerEnergy GmbH Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise ........................e 1.1 Lieferumfang ........................4 1.2 Zu dieser Anleitung ......................4 1.3 Gültigkeitsbereich ......................4 Sicherheit ........................... i 2.1 Sicherheitshinweise ......................5 Einleitung ........................... l Motorschalter einbauen ......................n Motorschalter im Betrieb – Schema Normal- und Inselbetrieb ..........QP Aufkleber „Achtung Notstromversorgung“... -
Seite 4: Wichtige Hinweise
HagerEnergy GmbH Wichtige Hinweise Wichtige Hinweise HINWEIS „Option Notstromfunktion“ als Auftragsbestandteil: Ist der Notstromfunktion Bestandteil des Auftrags, muss er seitens der Fertigung montiert werden! Die 2 Aufkleber „Achtung Notstromversorgung!“ dem Gerät beilegen! „Option Notstromfunktion“ als Nachrüstsatz: Sollte die „Option Notstrom“ als Nachrüstsatz verschickt werden, muss diese Anleitung dem Karton beigelegt werden! Lieferumfang Bestellnummer... -
Seite 5: Sicherheit
HagerEnergy GmbH Sicherheit Sicherheit FACHKRÄFTE! Das Gerät darf nur von ausgebildeten Elektrofachkräften montiert, installiert und für den Gebrauch vorbereitet werden! Dies gilt auch für die Deinstallation des Geräts! HINWEIS Die zu diesem Gerät gehörende Anleitung ist Bestandteil des Produkts und muss den Fachkräften jederzeit zur Verfügung stehen. -
Seite 6: Einleitung
HagerEnergy GmbH Einleitung Einleitung Wie verhält sich das flow Energiespeicher-System bei einem Stromausfall? Bei einem Stromausfall trennt sich das flow Energiespeicher-System vom öffentlichen Stromnetz und baut innerhalb von wenigen Sekunden ein eigenes, hausinternes, k-phasiges Stromnetz auf – ein sogenanntes Inselnetz, isoliert vom öffentlichen Stromnetz. Die Versorgung mit Strom im Haus erfolgt wie gewohnt weiter: Sämtliche Geräte können wie sonst auch betrieben werden. -
Seite 7: Motorschalter Einbauen

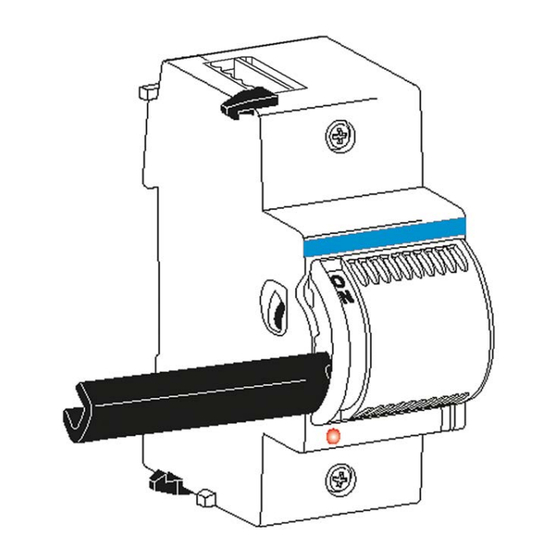

HagerEnergy GmbH Motorschalter einbauen Motorschalter einbauen Der Motorschalter wird neben den e-poligen LS-Automaten (QKPe) auf der Hutschiene b des flow Energiespeicher-Systems montiert. Abb. >: Motorschalter an LS-Automaten montieren Vorgehensweise: Sofern es sich um eine nachträgliche Montage des Motorschalters beim Endkunden handelt, zunächst das System spannungsfrei schalten. - Seite 8 HagerEnergy GmbH Motorschalter einbauen Auf der Hutschiene b den Endblock neben dem e-poligen Automaten (QKPe) entfernen. Den e-poligen LS-Automaten (QKPe) von der Hutschiene b lösen und ein kleines Stück nach vorne ziehen. Abb. F: Endblock rechts entfernen | LS-Automaten lösen und nach vorne ziehen Den Motorschalter neben den e-poligen LS-Automaten (QKPe) montieren.
- Seite 9 HagerEnergy GmbH Motorschalter einbauen Die bereits im flow Energiespeicher-System verbauten und vorkonfektionierten Stecker – QSPi (i-polig) und – QSPe (l-polig) an den Motorschalter anschließen, wie in der folgenden Abbildung: Abb. M: Vorkonfektionierte Stecker mit Motorschalter verbinden Den Motorantrieb auf „ON“ schalten, wie in der folgenden Abbildung: Abb.
-
Seite 10: Motorschalter Im Betrieb - Schema Normal- Und Inselbetrieb
HagerEnergy GmbH Motorschalter im Normal- und Inselbetrieb Motorschalter im Betrieb – Schema Normal- und Inselbetrieb Abb. S: Hutschiene > – mit Hausnotstrom-Motorschalter in Betrieb Notstromfunktion für Energiespeicher-System – XEMA200... -
Seite 11: Aufkleber „Achtung Notstromversorgung" Anbringen
HagerEnergy GmbH Aufkleber „Achtung Notstromversorgung“ anbringen Aufkleber „Achtung Notstromversorgung“ anbringen Dem Motorschalter sind zwei Aufkleber beigelegt, die auf die Notstromversorgung hinweisen. Die Aufkleber bitte wie folgt anbringen: – Q x auf der Innenseite der Gehäusetür des flow Energiespeicher-Systems (siehe die folgende Abbildung) –... - Seite 12 HagerEnergy GmbH Ursula-Flick-Straße 8 49076 Osnabrück Germany T +49 541 760 268-0 F +49 541 760 268-199 info@hager.com hager.com 11.2022...
