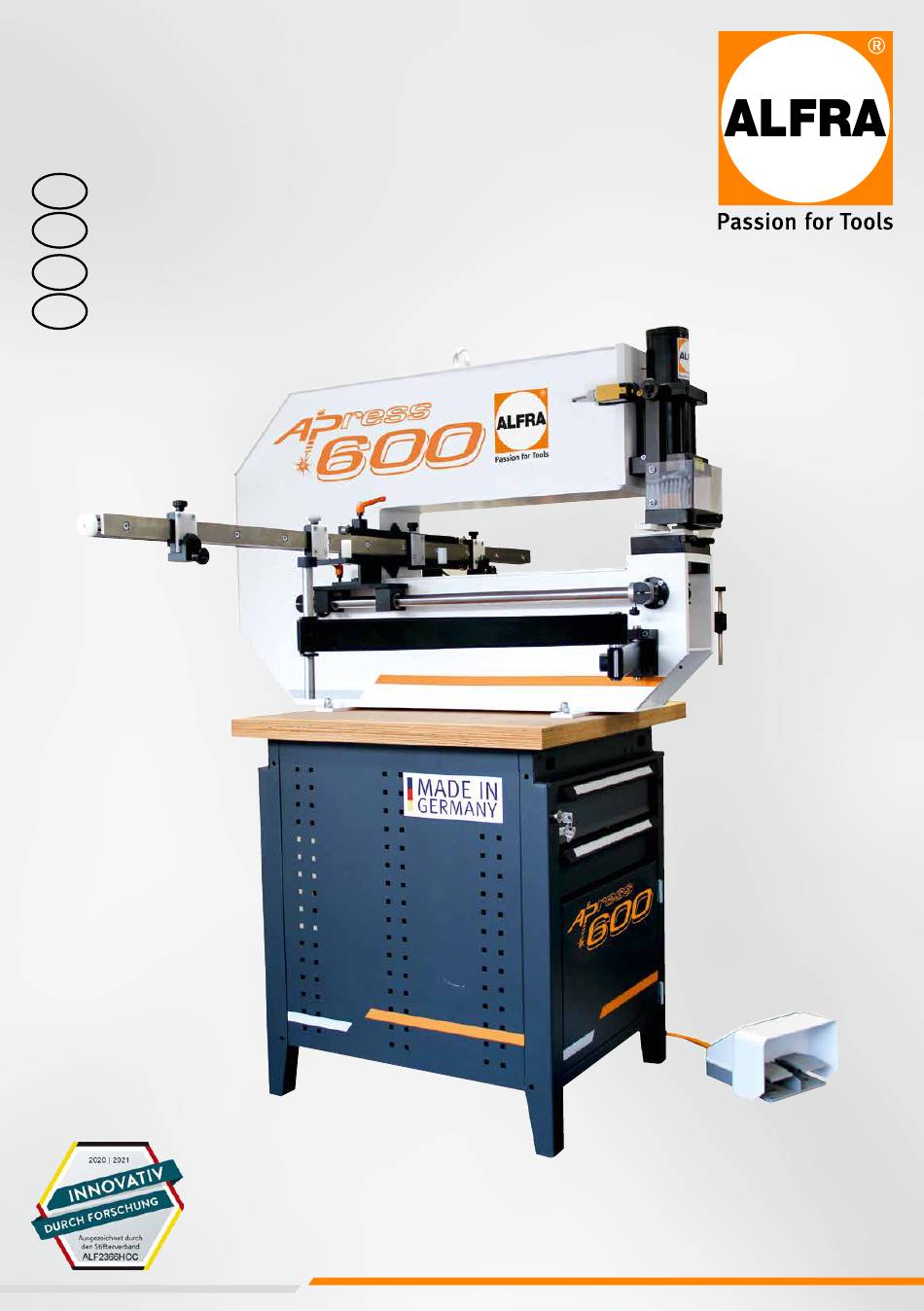

- Seite 1 ALFRA PRESS AP 600 StändERLochStAnzE StAtionARy Punching mAchinE PoinçonnEuSE d'AtELiER PunzonAtRicE con StAnd #03090 BEdiEnungSAnLEitung | uSER mAnuAL | modE d'EmPLoi | mAnuALE di iStRuzioni...
-
Seite 2: Inhaltsverzeichnis
inhALtSVERzEichniS ............4 - 17 1. Verwendungszweck, 2. Technische Daten ................... 4 3. Beschreibung .............................5 4. Aufstellung, 5. Inbetriebnahme, 6. Arbeiten mit dem Stanzbügel ............6 7. Wartung und Pflege ..........................7 Konformitätserklärung CE UKCA ......................8 SERiE iz16E-000 -Batteriebetriebene Positionsanzeige mit externem Sensor ........... 9 Technische Daten IZ16E ........................10 Aufbau und Funktion .......................... -
Seite 4: Inhaltsverzeichnis
1. VERwEndungSzwEck AP-600: Die Presse dient dem Stanzen von Blechen. Stanzen ohne Vorbohren. Ideal für den Schaltschrank- und Schaltanlagenbau. Hydraulischer Stanzbügel zum schnellen Ausstanzen von Rund-, Quadrat-, Rechteck- oder Sonderformen in Bleche und Schaltschranktüren bis 2200 x 1000 mm und bis 30 mm Abkanthöhe. Stanzen bis in den Randbereich ist möglich. -
Seite 5: Beschreibung
Je 2 verstellbare Anschläge rechts und links auf der Y-Achse. Lieferumfang: • Ständerlochstanze ALFRA PRESS 600 (Artikel Nr. 03090), mit Hydraulikzylinder • Schrankunterbau, Längen- und Tiefenanschlag in X- und Y Richtung verfahrbar • Zylinderkolben mit Verdrehsicherung zum Einsatz aller Stempelaufnahmen • doppeltwirkendes Hydraulikaggregat und Sicherheitsfußschalter • Laserpointer zur optischen Anzeige der Werkzeugmitte... -
Seite 6: Aufstellung, 5. Inbetriebnahme, 6. Arbeiten Mit Dem Stanzbügel
4. AuFStELLung • Verpackung vorsichtig und sorgfältig entfernen bzw. Teile auspacken. • Sicherstellen, daß keine Beschädigungen vorhanden sind. • Die Presse wird auf dem Unterbauschrank mit eingebautem Hydraulikaggregat und angeschlossenen Hydraulikschläuchen geliefert. • Kontrolle der gehärteten Kugelführungswellen und anderer blanker Maschinenteile. Eventuell reinigen mit Polierpapier und sorgfältig einölen. • Ölfüllung im Hydraulikaggregat kontrollieren, gegebenenfalls Hydrauliköl nachfüllen. -
Seite 7: Wartung Und Pflege
der Sicherheitsschalter am niederhalter darf unter keinen umständen manipuliert werden! • durch verschlissene und beschädigte werkzeuge können Schäden am Stanzbügel entstehen. • Laser nach Laserklasse 1 din En 60825-1 - die zugängliche Laserstrahlung ist ungefährlich • Die Maschine darf nur von Personen bedient werden, die nicht unter Medikamenteneinwirkung/ sonstiger Stoffe stehen, welche die Wahrnehmung, Reaktionszeit sämtlicher Körperfunktionen, sowie Motorik beeinträchtigen. -
Seite 8: Konformitätserklärung Ce Ukca
Alfra GmbH 2. Industriestr. 10 hersteller: D-68766 Hockenheim Deutschland Dr. Marc Fleckenstein, Geschäftsführer, Alfra GmbH Bevollmächtigter für die 2. Industriestraße 10 Zusammenstellung der relevanten D-68766 Hockenheim technischen Unterlagen: Deutschland Alfra AP 600 Produkt: #03090 Konformitätserklärung: Hiermit erklären wir, dass das oben genannte Produkt allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 9: Serie Iz16E-000 -Batteriebetriebene Positionsanzeige Mit Externem Sensor
SERiE iz16E-000 BAttERiEBEtRiEBEnE PoSitionSAnzEigE mit ExtERnEm SEnSoR... -
Seite 10: Technische Daten Iz16E
tEchniSchE dAtEn iz16E Anzeigegerät iz16E 7 Zählerdekaden (Ziffernhöhe 14 mm) LCD-Anzeige mit Vorzeichen, Batteriestatus und Maßeinheiten Maßeinheiten mm, m, Inch oder ° Blickwinkel 12 o’clock Tastatur Folie mit Kurzhubtasten Messprinzip magnetisch, quasi- Absolut Messweise linear oder rotativ Versorgungsspannung 1,5 V oder 3,0V (+24V auf Anfrage) Stromaufnahme mit Messsystem <... -
Seite 11: Aufbau Und Funktion
AuFBAu und Funktion • Die Bedienung des Gerätes ist gegliedert in die Parameterebene, die Bedienerebene und die Initialisierungsebene • In der Parameterebene können sämtliche Betriebsparameter eingestellt werden. • In der Bedienerebene sind die Grundfunktionen der Anzeige (abhängig von der Softwarevariante) verfügbar. • In der initialisierungsebene werden nur grundlegende Aktionen wie die Sensorkalibrierung oder die Rücksetzung des Geräts auf Defaultparameter (Werkseinstellung) ausgeführt. -
Seite 12: Tasten- Übersicht
tAStEn- üBERSicht Die Funktion der Tasten in der Parameterebene ist auf der Tasterbeschriftung im dunklen Feld links unten dargestellt, die Funktion in der Bedienerebene ist im hellen Feld groß dargestellt: Taste Funktion in der Bedienerebene Funktion in der Parameterebene Parameterebene aktivieren / Basistaste für Tastenkombinationen deaktivieren Bruchdarstellung im Inch- Mode umschalten... -
Seite 13: Parameterebene
PARAmEtEREBEnE ▸ Einstellung der Betriebsparameter Parameterebene aktivieren für ca. 3 Sekunden betätigen / dann jeweils 1x betätigen Mit dieser Taste wird die Parameterebene aktiviert. Nach ca. 3 Sekunden erscheint im Display „P01“ für den ersten Parameter. Bei erneuter Betätigung der Taste wird der zugehörige Parameterwert angezeigt, der dann geändert werden kann. -
Seite 14: Parameterliste
PARAmEtERLiStE Parameter Beschreibung Default Systemkonfiguration: P01: A A = 0: Zählrichtung positiv A = 1: Zählrichtung negativ Anzeigemodus (betrifft nur die Anzeige- Symbole!): A = 0: mm-Modus / Anzeige Symbol „ mm “ A = 1: Inch-Modus / Anzeige Symbol „ Inch “ P02: A A = 2: mm-Modus / Anzeige Symbol „... -
Seite 15: Initialisierungsebene
initiALiSiERungSEBEnE ▸ Rücksetzen der Parameter & kalibrierung kalibrierung hinwEiS die kalibrierung wird bereits werksseitig vorgenommen und muss normalerweise nicht erneut ausgeführt werden. im Einzelfall kann eine erneute kalibrierung des geräts nach der installation aber eine Verbesserung der messgenauigkeit erwirken, da hier zusätzlich die montage- Faktoren (winkelabweichung, Parallelität etc.) in der kalibrierung mit berücksichtigt werden. -
Seite 16: Funktionen In Der Bedienerebene
FunktionEn in dER BEdiEnEREBEnE ▸ Arbeiten mit dem gerät istwert auf Referenz setzen Tasten 1x gleichzeitig betätigen Mit dieser Tastenkombination wird der Istwert (Anzeigewert) auf den einstellbaren Referenzwert gesetzt (nur im Absolut- Modus möglich, wenn kein Versatzmaß aktiviert ist). Der Referenzwert kann in Parameter P09 eingegeben werden. direkteingabe Referenzwert (Funktion möglich ab Firmware Version 1.30) für ca. - Seite 17 Bruchdarstellung im inch- mode 1x betätigen Mit dieser Taste kann im Inch- Modus (Parameter P02 = 1) die Anzeige wie folgt umgestellt werden: Taste 1x betätigt: Anzeige Inch- Bruchdarstellung 1/64 Inch Taste 2x betätigt: Anzeige Inch- Bruchdarstellung 1/32 Inch Taste 3x betätigt: Anzeige Inch- Bruchdarstellung 1/16 Inch Taste 4x betätigt:...
-
Seite 60: Explosionszeichnung
BEmASSung | dimEnSioning | dimEnSionnEmEnt dimEnSionAmEnto... - Seite 63 AP 600 niEdERhALtER | AP 600 downhoLdER | AP 600 SERRE-FLAnc AP 600 PREmiBARRA Pos. Qty. Prod.-no. Bezeichnung description description designazione 03090-04-01 Rahmen frame Cadre cornice 03090-04-02 Sichtfenster Viewing window Hublot Finestra 03090-04-03 Schutzplatte Protection plate Plaque de protection Piastra di protezione 03090-04-04 Anschlag stop...
- Seite 66 AP 600 zyLindER | AP 600 cyLindER | AP 600 cyLindRE AP 600 ciLindRo...
- Seite 67 Pos. Qty. Prod.-no. Bezeichnung description description designazione Zylinderflansch Cylinder flange Flasque pour vérin Flangia cilindrica 03090-07-02 "Unten" "Bottom" « en bas » “inferiore” Joint torique 03090-07-09 O-Ring Ø 69 x 3 O-ring Ø 69 x 3 d’étanchéité Ø 69 x 3 O-Ring Ø 69 x 3 TZuybliondeerlAc- 03090-07-04 Zylinderrohr...
- Seite 69 Klemme 7 Laser Terminal 7 Laser Klemme 8 Arbeitslampe Terminal 8 Working lamp Netzteil Laser AC 230V DC24V Power supply laser AC 230 V DC24 V Netzteil Steuer und Arbeitslampe AC 230V DC 5V Power supply control and work lamp AC 230 V DC 5 V AC 400V Steuer.
