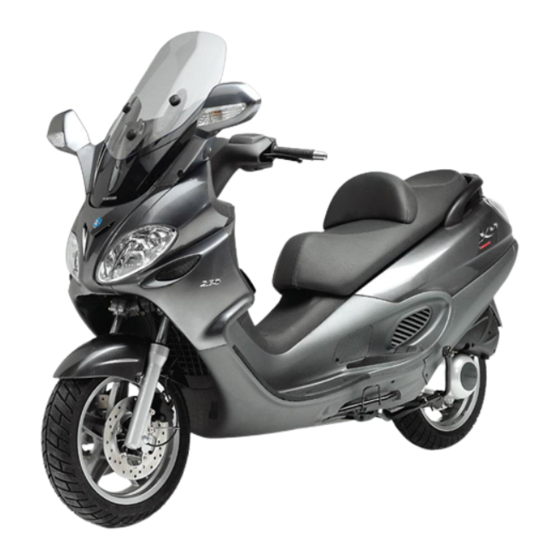

PIAGGIO X9 Evolution 125 Euro 3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorräder
  5. X9 Evolution 125 Euro 3
  6. Bedienungsanleitung

PIAGGIO X9 Evolution 125 Euro 3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

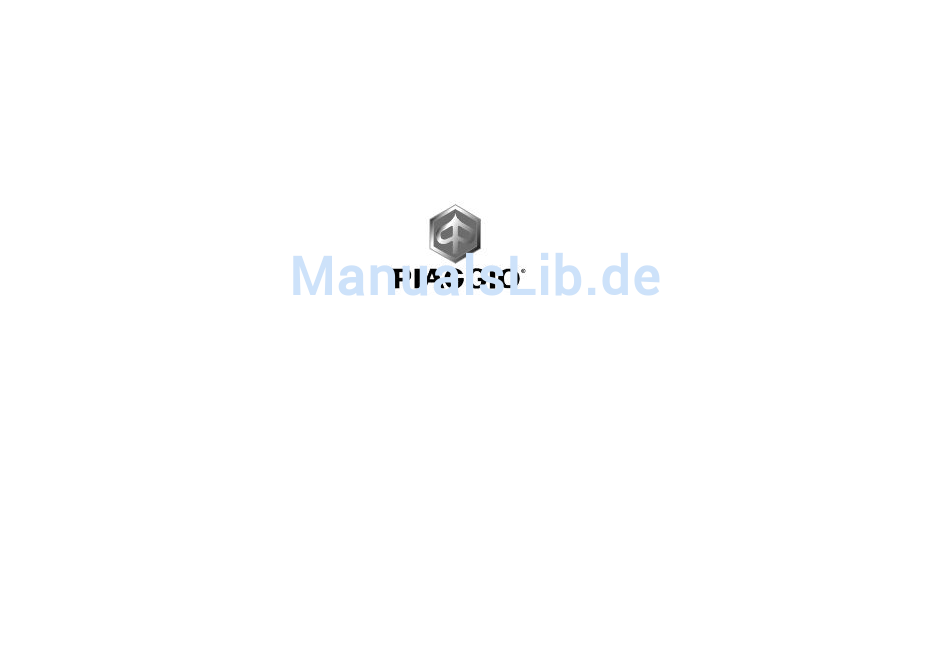

PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
X9 Evolution 125 Euro 3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO X9 Evolution 125 Euro 3

Inhaltszusammenfassung für PIAGGIO X9 Evolution 125 Euro 3

  • Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. X9 Evolution 125 Euro 3...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 19 Sas-nebenluftsystem..............52 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..20 Kühlflüssigkeitsstand..............52 Arbeitsweise................21 Kontrolle bremsflüssigkeitsstand..........54 Die programmierung der Piaggio wegfahrsperre....22 Auffüllen von bremsflüssigkeit..........55 Zugang zum benzintank............23 Batterie..................56 Steckdose................. 24 Inbetriebnahme einer neuen Batterie........57 Het zadel...................
  • Seite 6 Vordere Blinker................. 67 Rücklichteinheit................. 67 Nummernschildbeleuchtung............. 68 Helmfachbeleuchtung............... 69 Bremslicht................. 69 Rückspiegel................70 Leerlaufeinstellung..............70 Hinterrad-scheiben-bremse............71 Loch im reifen................73 Stilllegen des fahrzeugs............74 Fahrzeugreinigung..............74 TECHNISCHE DATEN..............79 Bordwerkzeug................83 ERSATZTEILE UND ZUBEHÖR..........85 Hinweise................... 86 DAS WARTUNGSPROGRAMM..........89 Tabelle wartungsprogramm............

  • Seite 7: Fahrzeug

    X9 Evolution 125 Euro 3 Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01, 01_02, 01_03) A = Contactslot B = Startknop C = Gashendel D = Voorrem E = Knop elektrisch openen zadel F = Digitaal instrumentenpaneel 01_01 G = Schakelaar richtingaanwijzers H = Koplampschakelaar I = Gecombineerde rembediening (voor en achter) L = Drukknop claxon M = Schakelaar RUN OFF motorblokkering N = Inschakelknop alarmlichten (4 lampen)

  • Seite 9: Analoge Instrumente

    Analoge instrumente (01_04) A = Tachometer B = Benzinstandanzeiger C = Drehzahlmesser D = Kühlflüssigkeits-Temperaturanzeige U = LED Diebstahlsicherung 01_04 Instrumente (01_05) A = Rechte Blinkerkontrolle B = Linke Blinkerkontrolle C = Warnblinkerkontrolle (vier Blinker) D = Kontrollleuchte RUN-OFF (abgestellter Motor) / Seitenständer ffen E = Benzinreservekontrolle F = Lichtkontrolle 01_05...

  • Seite 10: Digitales Display

    P = Taste "Trip" Q = Taste "Clock" R = Taste "Set" Digitales display (01_06) 1 = Wartungs-Ikone «OIL» 2 = Wartungs-Ikone «SERVICE» 3 = Wartungs-Ikone «BELT» 4 = Symbole Anzeige Tageskilometer «T1» oder «T2» 5 = Anzeige mit 5 Ziffern der gefahrenen Kilometer/Meilen 6 = Symbol Anzeigemodalität «Km»...

  • Seite 11: Wartungs-Ikonen

    Wartungs-ikonen (01_07) Die Ikonen haben die Aufgabe, dem Fahrer auf das Erreichen der angegebenen In- tervalle aus dem Wartungsprogramm hinzuweisen Die Wartungs- Ikone «OIL» blinkt beim Erreichen von 1.000 km und anschließend alle 3.000 km auf. Die Wartungs- Ikone «SERVICE» blinkt das erste Mal bei 1.000 km oder nach 1 Jahr und anschlie- ßend alle 6.000 km oder nach 1 Jahr auf.

  • Seite 12: Eintellunganzeige Aussentemperatur

    Eintellunganzeige aussentemperatur (01_09) Bei Temperaturschwankungen von ± 1°C wird der Temperaturwert «8» automatisch aktualisiert. Sinkt die Außentemperatur auf einen Wert um +3°C ab, blinkt das Display für 40 Sekunden. Das gleiche gilt für ein weiteres Absinken der Temperatur um jeweils ein Grad.

  • Seite 13: Symbol Mit Reserve Gefahrene Kilometer/ Meilen

    Symbol mit reserve gefahrene kilometer/ meilen (01_10, 01_11) Dieses Symbol erscheint automatisch nach Aufleuchten der Benzinreservekontrolle «E» zusammen mit der Anzeige «8» der mit Reserve gefahrenen Kilometer/ Meilen. Diese Funktion hat den höchsten Vorrang vor allen drei anderen. Sobald das Fahr- zeug die Benzinreserve erreicht wird automatisch die Ikone «7»...

  • Seite 14: Einstellung Funktion Stunden/ Minuten

    Einstellung funktion stunden/ minuten (01_13) Die Taste «CLOCK» länger als 3 Sekunden drücken und die Uhrzeit mit der Taste «S» einstellen. Abwarten bis die Minutenanzeige anfängt zu blinken und dann mit der Taste «S» einstellen. Entweder ungefähr 8 Sekunden warten oder die Taste «CLOCK»...

  • Seite 15: Zündschloss

    Zündschloss (01_16) LOCK = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. OFF = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht eingerastet. ON = Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. 01_16 Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»...

  • Seite 16: Lenkschloss Aufsperren

    Lenkschloss aufsperren (01_17) Den Zündschlüssel wieder in das Zündschloss stecken und auf «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. 01_17 Lenkradschloss absperren (01_18) Hebel nach links «S» = linke Blinker eingeschaltet; Hebel nach rechts «D» = rechte Blinker eingeschaltet; Der Hebel stellt sich automatisch auf Position «0»...

  • Seite 17: Hupendruckknopf

    Hupendruckknopf (01_19) Zum Hupen den Schalter «C» drücken. 01_19 Umschalter fernlicht/ abblendlicht (01_20) 0 = Abblendlicht 1 = Fernlicht 2 = Lichthupe 01_20...

  • Seite 18: Schalter Warnblinkanlage

    Schalter warnblinkanlage (01_21) Bei Betätigung dieses Schalters werden alle 4 Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage «H» kann nur mit Zündschlüssel in Position «ON» eingeschaltet werden. Einmal eingeschaltet funktioniert die Warnblinkanlage auch dann weiter, wenn der Zündschlüssel auf «OFF» oder «LOCK» gestellt wird. Die Warnblinkanlage kann nur mit Zündschlüssel in Position «ON»...

  • Seite 19: Schalter Zum Abstellen Des Motors

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 20: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    SCHLÜSSEL AN EINEM SICHEREN ORT AUFZUBEWAHREN (NICHT IM FAHR- ZEUG). 01_26 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_27) Der Betrieb der «PIAGGIO IMMOBILIZER» wird durch Blinken der Kontrollanzeige «U» angezeigt, (siehe «Analoge instrumente»). Um ein Entladen der Batterie zu vermeiden, wird die LED-Kontrollanzeige nach 48 Stunden Dauerbetrieb abgeschaltet.

  • Seite 21: Arbeitsweise

    Bleibt die Motorblockierung weiterhin eingeschaltet, muss ein weiterer Versuch mit dem anderen (roten) Schlüssel vorgenommen werden. Sollte es jetzt immer noch nicht gelingen das Fahrzeug zu starten, müssen Sie sich an eine Piaggio- Vertragswerkstatt wenden, die über das entsprechende elektronische Werkzeug verfügt, das zur Fehlersuche und der Reparatur des Systems benötigt wird.

  • Seite 22: Die Programmierung Der Piaggio Wegfahrsperre

    Die programmierung der Piaggio wegfahrsperre Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der "PIAGGIO WEGFAHRSPERRE" bzw. zum Speichern weiterer Schlüssel benötigt werden. Anfang der programmierung - roter schlüssel Den roten Schlüssel in das Zündschloss stecken (bei Stellung «OFF») und auf «ON»...

  • Seite 23: Zugang Zum Benzintank

    das Zündschloss stecken und den Startvorgang wiederholen. Überprüfen, ob der Mo- tor startet. WARNUNG SOLLTE DER MOTOR MIT DEM ROTEN SCHLÜSSEL (BEI AUSGESCHALTETEM TRANSPONDER) STARTEN, ODER IST EINER DER ARBEITSSCHRITTE ZUR PROGRAMMIERUNG FALSCH AUSGEFÜHRT WORDEN, MUSS DIE PROGRAM- MIERUNG AB DEM ERSTEN PUNKT WIEDER NEU BEGONNEN WERDEN. Zugang zum benzintank (01_28, 01_29) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet.

  • Seite 24: Steckdose

    Steckdose (01_30) Im Helmfach befindet sich eine Steckdose «D». Über die Steckdose können Verbraucher (Handy, Inspektionslampe usw.) mit Strom versorgt werden. ACHTUNG 01_30 WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN. Elektrische Angaben Steckdose 12 V - 180W MAX Maximale Leistung 180 W Het zadel (01_31, 01_32, 01_33, 01_34, 01_35)
  • Seite 25 ACHTUNG DAS FAHRZEUG NICHT MIT HERAUSGEZOGENEM SCHUTZBEZUG BENUT- ZEN. 01_32 01_33 01_34...

  • Seite 26: Sitzbanköffnung

    01_35 Sitzbanköffnung (01_36, 01_37) Bei Zündschlüssel auf Stellung «OFF» oder «ON» bzw. bei laufendem Motor kann die Sitzbank durch Druck auf den Schalter «C» elektrisch geöffnet werden. Bei einem Ausfall der elektrischen Sitzbanköffnung muss der Notfallhebel «A» betätigt werden. Nur bei Zündschlüssel in Position «LOCK» wird das Öffnen der Sitzbank gesperrt. 01_36 01_37...

  • Seite 27: Fahrgestell- Und Motornummer

    Fahrgestell- und motornummer (01_38, 01_39) Die Fahrgestell und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Fahrgestell und dem Motor «B» eingeprägt sind. Diese Nummern müssen bei Ersatzteilbestellungen immer angegeben werden. Zum Ablesen der Rahmennummer muss die Klappe «A» im Helmfach unter dem Teppich entfernt werden. Überprüfen Sie, ob die Fahrgestellnummer und Präfix am Fahrzeug mit der Nummer in den Fahr- zeugdokumenten übereinstimmt.

  • Seite 29: Benutzungshinweise

    X9 Evolution 125 Euro 3 Kap. 02 Benutzungshinweise...

  • Seite 30: Kontrollen

    Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Die Funktion der Vorderrad- und Hinterradbremsanlage prüfen. 6.

  • Seite 31: Technische Angaben

    DIE KRAFTSTOFFDÄMPFE NICHT EINATMEN. KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG 02_02 BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. Technische angaben Tankinhalt 14,5 Liter (ungefährer Wert) Reserve 2,5 l. Einstellen der Stoßdämpfer (02_03) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den.

  • Seite 32: Einfahren

    ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. WARNUNG UM VERLETZUNGSGEFAHR ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DES STOSSDÄMPFERS SCHUTZHANDSCHUHE BENUTZT WERDEN. WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOSSDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN.

  • Seite 33: Starten Van De Motor

    Starten van de motor (02_05, 02_06, 02_07) Das Fahrzeug ist mit einem Starfreigabesystem (Zündunterbrechung) ausgestattet, das über den Seitenständer gesteuert wird. Der Motor kann nicht gestartet werden, solange der Seitenständer runtergeklappt ist. Der laufende Motor wird ausgeschaltet, sobald der Seitenständer runtergeklappt wird. Dieser Zustand wird durch die entspre- chende Kontrollleuchte am digitalen Armaturenbrett angezeigt.

  • Seite 34: Vorkehrungen

    ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE SEHR GIF- TIG SIND. Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD.

  • Seite 35: Bei Startschwierigkeiten

    2. Bei warmem Motor. Die gleichen Schritte bei leicht geöffnetem Gasgriff vorneh- men. Führen die angegebenen Startanweisungen nicht zum Start, wenden Sie sich an eine PIAGGIO-Vertragswerkstatt oder Vertragshändler. Ein neues Anlassersystem, das von einem automatischen Ventilheber unterstützt wird, hat die Arbeitsbedingungen des elektrischen Anlassermotors verbessert.

  • Seite 36: Ständer

    DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. WARNUNG BEIM STARTEN NACH LÄNGEREM PARKEN IN KALTEM KLIMA DEN GAS- GRIFF 2÷3 MAL VOLLSTÄNDIG ÖFFNEN, BEVOR DER ANLASSERSCHALTER...

  • Seite 37: Automatische Kraftübertragung

    SEITENSTÄNDER Mit dem Fuß auf den Überstand am Ständer «L» drücken, bis er in geöffneter Position einrastet, dann gleichzeitig das Fahrzeug auf den Ständer auflehnen. ACHTUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. 02_10 WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR ABGESTELLT.

  • Seite 38: Sicheres Fahren

    Bei Überhitzung der Kupplung folgende Vorsichtsmaßnahmen beachten: 1. Das Fahrzeug nicht längere Zeit unter dieser Belastung laufen lassen. 2. Bei Überhitzung der Kupplung den Motor einige Minuten lang im Leerlauf laufen lassen, um die Kupplung abzukühlen. Sicheres fahren (02_12) Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren.
  • Seite 39 ACHTUNG FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN. DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DROGEN ODER BESTIMMTEN ARZNEIMITTELN IST ÄUßERST GEFÄHRLICH. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT.

  • Seite 41: Wartung

    X9 Evolution 125 Euro 3 Kap. 03 Wartung...

  • Seite 42: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Haupt- lager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 43: Ölkontrollampe (Unzureichender Öldruck) (03_02

    Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahr- ten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden. Leuch- tet die Öldruck-Kontrollleuchte nach dem Nachfüllen beim Bremsen, im Leerlauf oder bei Kurvenfahrten weiterhin auf, müssen Sie sich an eine Piaggio-Ver- tragswerkstatt wenden. 03_02 Motorölwechsel (03_03, 03_04)

  • Seite 44: Empfohlene Produkte

    WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKEBILDUNG UND EI- NEM STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE PIAGGIO-VERTRAGSWERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET SIND. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE-...

  • Seite 45: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_05, 03_06) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1) Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. 2) Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder einführen und wieder vollständig festschrauben. 3) Den Ölmessstab herausziehen und prüfen, ob der Ölstand bis zur ersten Kerbe von unten reicht.

  • Seite 46: Reifen

    SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT. Empfohlene produkte AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Hinterradgetriebeöl Inhalt ~ 150 cm³...

  • Seite 47: Ausbau Der Zündkerze

    ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. Technische angaben Reifendruck (vorderer Reifen) Vorderrad : 2,1 bar Reifendruck (hinterer Reifen)
  • Seite 48 5. Den Kerzenschlüssel nur zum Festziehen verwenden. 6. Den Kerzenstecker «A» bis zum Anschlag auf die Zündkerze aufsetzen. ANMERKUNG DER EINSATZ VON ANDEREN ALS DEN VORGESCHRIEBENEN ZÜNDKERZEN ODER VON NICHT FUNKENENTSTÖRTEN KERZENSTECKERN KANN STÖRUN- GEN AN DER ELEKTRISCHEN ANLAGE DES FAHRZEUG VERURSACHEN. WARNUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN.

  • Seite 49: Ausbau Der Seitenteile

    Ausbau der Seitenteile (03_09, 03_10, 03_11, 03_12, 03_13) Wie folgt vorgehen: 1. Die beiden Schrauben «C» lösen und die Verkleidung, an der die Sitzbank einge- hakt ist, abmontieren. 2. Die beiden Schrauben «D» lösen und die mittlere Bremslichthalterung abmontieren. 3. Die beiden oberen Schrauben «D» und die beiden unteren Verbindungsschrauben mit den Seitenteilen abschrauben.

  • Seite 50: Ausbau Luftfilter

    03_12 03_13 Ausbau luftfilter (03_14) Wie folgt vorgehen: 1. Das linke Seitenteil ausbauen; 2. Die Befestigungsschrauben «C» abschrauben und den Luftfilterdeckel «D» abneh- men. 03_14...

  • Seite 51: Reinigung Des Luftfilters

    Reinigung des Luftfilters 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3. Mit einem 50%-Benzin-Ölgemisch (mit spezifischem Öl) tränken. 4. Das Filterelement abtropfen lassen, anschließend von Hand ausdrücken ohne zu wringen und wieder einbauen.

  • Seite 52: Sas-Nebenluftsystem

    Geräuschbildung zu vermeiden. Um die gute Funktion des SAS-Systems beizubehalten, ist alle 2 Jahre eine Filterrei- nigung bei einer Piaggio-Vertragswerkstatt vorgesehen (Abschnitt Wartungspro- gramm). Für die Reinigung müssen die Filterschwämme mit Wasser und Neutralseife gewa- schen und anschließend mit einem Tuch und kleinen Pressluftstößen getrocknet...
  • Seite 53 Den Motor abkühlen lassen und den Kühlflüssigkeitsstand überprüfen. Ist der Kühl- flüssigkeitsstand in Ordnung, wenden Sie sich bitte an eine Piaggio-Vertragswerk- statt. Der Kühlflüssigkeitsstand muss bei kaltem Motor alle 6.000 km überprüft werden. Dabei wie folgt vorgehen: a) Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen.

  • Seite 54: Kontrolle Bremsflüssigkeitsstand

    WARNUNG UM VERBRÜHUNGEN ZU VERMEIDEN NIEMALS DEN DECKEL AM AUSDEH- NUNGSGEFÄß ÖFFNEN, SOLANGE DER MOTOR NOCH HEIß IST. WARNUNG UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD. UM EINEN KORREKTEN MOTORBETRIEB ZU GEWÄHRLEISTEN, MUSS DER KÜHLERGRILL SAUBER GEHALTEN WERDEN.

  • Seite 55: Auffüllen Von Bremsflüssigkeit

    Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der Bremsbeläge verursacht sein. Ist der Bremsflüssigkeitsstand unter Minimum abge- sunken, sollten Sie eine Piaggio-Vertragswerkstatt bzw. Vertragshändler aufsu- chen und dort die Bremsanlage genau überprüfen lassen. 03_19 Auffüllen von bremsflüssigkeit Wie folgt vorgehen: Nach Ausbau der Deckel «A»...

  • Seite 56: Batterie

    ACHTUNG VERMEIDEN, DASS BREMSFLÜSSIGKEIT MIT AUGEN, HAUT ODER KLEIDUNG IN KONTAKT KOMMT. BEI UNGEWOLLTEM KONTAKT SOFORT MIT REICHLICH FLIESSENDEM WASSER ABSPÜLEN. DIE BREMSFLÜSSIGKEIT IST HYGRO- SKOPISCH, D.H. SIE ZIEHT WASSER AUS DER RAUMLUFT AN. ÜBERSTEIGT DER WASSERGEHALT IN DER BREMSFLÜSSIGKEIT EINEN BESTIMMTEN WERT, LÄSST DIE BREMSWIRKUNG NACH.

  • Seite 57: Inbetriebnahme Einer Neuen Batterie

    ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. WARNUNG 03_21 DIE BATTERIEFLÜSSIGKEIT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AU- GEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN.

  • Seite 58: Längerer Stillstand

    WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Längerer stillstand Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt.

  • Seite 59: Sicherungen

    WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN.
  • Seite 60 DER SICHERUNG GEFÜHRT HAT. DIE STROMKREISE NIEMALS MIT EINEM ANDEREN MATERIAL (Z. B. EINEM KABEL) ÜBERBRÜCKEN. 03_24 SICHERUNGSTABELLE Sicherung Nr.1 Anordnung am Klemmbrett:1 Leistung: 15A Geschützte Stromkreise: Steckdose 12V-180W für Stromabnehmer Helmfachbeleuchtung Elektrische Sitzbanköffnung Vorbereitet für Diebstahlsicherung Anbringung:Helmfach Sicherung Nr. 2 Anordnung am Klemmbrett: 2 Leistung: 15A Geschützte...
  • Seite 61 Benzinpumpe - Stromkreise durch Sicherungen abgesichert Anbringung:Helmfach Sicherung Nr. 3 Anordnung am Klemmbrett: 3 Leistung: 10A Geschützte Stromkreise: Fernlicht Abblendlicht Standlicht vorne und Rücklicht - Lampe Nummernschildbeleuchtung Anbringung:Helmfach Sicherung Nr. 4 Anordnung am Klemmbrett: 4 Leistung: 7,5A Geschützte Stromkreise: Vorbereitet für Stromversorgung Steuerelektronik Gegensprechanlage Analoginstrument...
  • Seite 62 Anbringung: Vorderes Handschuhfach Sicherung Nr. 6 Anordnung am Klemmbrett: 6 Leistung: 10A Geschützte Stromkreise: Digitales Armaturenbrett - LED Wegfahrsperre Anbringung: Vorderes Handschuhfach Sicherung Nr. 7 Anordnung am Klemmbrett: 7 Leistung: 10A Geschützte Stromkreise: Lampe Fernlichtkontrolle Lichthupenfunktion Hupe Vorbereitet für Stromversorgung Zubehör Anbringung: Vorderes...
  • Seite 63 AMPENTABELLE Fernlichtlampe Typ: HALOGEN (H7) Leistung: 12V - 55W Menge: 1 Abblendlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Lampe vorderes Standlicht Typ: VOLLGLAS Leistung: 12V - 5W Menge: 2 Lampe Instrumentenbeleuchtung Typ: VOLLGLAS Leistung: 12V - 2W Menge: 5 Vordere Blinkerlampe Typ: Kugel...

  • Seite 64: Auswechseln Der Scheinwerferlampen

    Menge: 1 Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts + 1 links Bremslichtlampe Typ: VOLLGLAS Leistung: 12V - 2,3W Menge: 5 Rücklichtlampe Typ: KUGEL Leistung: 12V - 5W Menge: 2 Lampe Typ: VOLLGLAS Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Auswechseln der scheinwerferlampen (03_25, 03_26, 03_27, 03_28, 03_29)
  • Seite 65 4. Die Schraube «D» entfernen. 5. Die drei Schrauben «E» abschrauben und die Scheinwerfereinheit aus ihrem Sitz herausziehen. Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen. WARNUNG 03_26 DIE LAMPEN FÜR FERNLICHT UND ABBLENDLICHT SIND HALOGENLAMPEN: UM DIE LAMPE NICHT ZU BESCHÄDIGEN, NIEMALS DIREKT MIT DEN FINGERN ANFASSEN.

  • Seite 66: Einstellung Des Scheinwerfers

    3. Den Scheinwerfer einschalten (Abblendlicht), dabei muss sich die Hell-Dunkellinie unter der auf der Wand gezeichneten Linie befinden. 03_30 4. Andernfalls den Scheinwerfer mit der Stellschraube einstellen. Um an die Stell- schraube gelangen zu können, muss das mit Druck eingesetzte Piaggio-Emblem «A» auf der Schild-Vorderseite entfernt werden. 03_31...

  • Seite 67: Vordere Blinker

    Vordere Blinker (03_32) Zum Auswechseln der durchgebrannten Lampe die Schraube «F» auf der linken und rechten Seite abschrauben. 03_32 Rücklichteinheit (03_33, 03_34, 03_35) Zum Ausbau des Rücklichts wie folgt vorgehen: 1. Die Sitzbank öffnen, die beiden Schrauben «A» lösen und die Verkleidung, an der die Sitzbank eingehakt ist, abmontieren.

  • Seite 68: Nummernschildbeleuchtung

    03_34 03_35 Nummernschildbeleuchtung Die mit Druck eingesetzte Lampenfassung von der Unterseite des hinteren Kotflügel ausbauen.

  • Seite 69: Helmfachbeleuchtung

    Helmfachbeleuchtung (03_36) Das Helmfach öffnen, das durch Druck befestigte Glas «D» herausziehen und die Lampe wechseln. 03_36 Bremslicht (03_37) Das Helmfach öffnen, die Verkleidung, an der die Sitzbank eingehakt ist abmontieren (siehe Anleitung oben) und die 3 Schrauben «E» (eine oben, 2 seitlich) abschrauben, so dass die Einheit komplett herausgezogen werden kann.

  • Seite 70: Rückspiegel

    Rückspiegel (03_38, 03_39) Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung. Für eine größere Sicherheit haben die Rückspiegel im Falle eines Unfalls eine Sollbruchstelle. Zum Wiedereinstellen der Rückspiegel manuell wie angegeben vorgehen. 03_38 03_39 Leerlaufeinstellung (03_40, 03_41) Wie folgt vorgehen:...

  • Seite 71: Hinterrad-Scheiben-Bremse

    DIE LEERLAUFEINSTELLUNG MUSS BEI WARMEM MOTOR VORGENOMMEN WERDEN. VOR DER ARBEIT SICHERSTELLEN, DASS DER GASGRIFF DAS VORGESCHRIEBENE SPIEL HAT. MUSS DAS SPIEL AM GASZUG EINGE- STELLT WERDEN, WENDEN SIE SICH AN EINE PIAGGIO-VERTRAGSWERK- 03_41 STATT ODER EINEN VERTRAGSHÄNDLER. Technische angaben Leerlaufeinstellung zirka 1650±100 U/min...
  • Seite 72 CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE-...

  • Seite 73: Loch Im Reifen

    Loch im reifen (03_42) Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. Das bedeutet eine größere Fahrsicher- heit. Bei einem Loch im Reifen kann eine Notfall-Reparatur mit einem Reifen-Repa- raturspray vorgenommen werden.

  • Seite 74: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs (03_43) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷ 2 cm³ Öl einfüllen (größere Mengen können den Motor beschädigen).
  • Seite 75 ACHTUNG DIE REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. WARNUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN. KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN, MUSS: •...
  • Seite 76 BEN), DIE LACKIERTEN OBERFLÄCHEN BESCHÄDIGEN. INFORMIEREN SIE SICH ZU DIESEM THEMA BEI EINER AUTORISIERTEN VERTRAGSWERK- STATT. TARTSCHWIERIGKEITEN Kein Benzin im Tank Tanken Filter, verstopfte oder Wenden Sie sich an eine Piaggio- verschmutzte Vergaserdüsen, Vertragswerkstatt. Vergaserfilter, verstopfte Vergaserleitungen, beschädigte Kraftstoffpumpe Entladene Batterie Die Batterie laden NREGELMÄSSIGE...
  • Seite 77 ERINGE ERDICHTUNG Zündkerze locker. Zylinderkopf Die Zündkerze festziehen. locker, Kolbenringe verschlissen. Wenden Sie sich an eine Piaggio- Zu großes Ventilspiel Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl...
  • Seite 78 UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine bzw. Kupplung verschlissen. autorisierte Vertragswerkstatt. GERÄUSCHENTWICKLUNG AM AUSPUFF Unterdruckleitung beschädigt/ Wenden Sie sich an eine gelöst oder SAS-Ventil beschädigt. autorisierte Vertragswerkstatt.

  • Seite 79: Technische Daten

    X9 Evolution 125 Euro 3 Kap. 04 Technische daten...
  • Seite 80 04_01...
  • Seite 81 ANGABEN Modell Motor Einzylinder 4-Taktmotor Bohrung X Hub 57 x 48,6 mm Hubraum 124 cm³ Verdichtungsverhältnis 12 :1 Maximale Leistung 11,0 Kw bei 10000 U/Min Maximales Drehmoment 12,0 Nm bei 8000 rpm Vorzündung (vor O.T.) 10° bei 2000 U/Min - 34° bei 6000 U/Min Vergaser KEIHIN CVK 29...
  • Seite 82 Auspuff Absorptionsauspuff mit Katalysator. Elektronische Zündung Mit kapazitiver Entladung, mit variabler Vorzündung und mit getrennter Zündspule. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Kühlung Pumpengetriebener Kühlmittelkreislauf. Antrieb Stufenloses Automatikgetriebe mit Ausdehnungsscheiben und Drehkraftunterstützung, Keilriemen, selbstlüftende automatische Trocken- Fliehkraftkupplung, Untersetzungsgetriebe und...

  • Seite 83: Bordwerkzeug

    Vorderreifen Schlauchlos: 120/70-14" 55P Hinterer Reifen Schlauchlos: 140/60-14" Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung Schäften Ø 35 mm. Hintere Radaufhängung/ Einzelarm mit zwei hydraulischen, Federung doppelt wirksamen Stoßdämpfern und 4-stufig einstellbarer Vorspannung. Rahmen Aus Stahlrohren und Stahl- Pressblech. Leergewicht 172 ± 5 Kg Zuladung 180 Kg.

  • Seite 85: Ersatzteile Und Zubehör

    X9 Evolution 125 Euro 3 Kap. 05 Ersatzteile und zubehör...

  • Seite 86: Hinweise

    NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 87 OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 89: Das Wartungsprogramm

    X9 Evolution 125 Euro 3 Kap. 06 wartungsprogramm...

  • Seite 90: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 91 1000 K M ODER ONATEN Motoröl - Wechseln Hinterradgetriebeöl - Wechseln Motorölfilter - Wechseln Leerlaufdrehzahl (*) - Einstellung Gaszug - Einstellung Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung»...
  • Seite 92 Luftfilter - Reinigung Ölfilter - Wechseln Ventilspiel - Kontrolle Laufschuhe/ Variatorrollen - Kontrolle Antriebsriemen - Kontrolle Kühlflüssigkeitsstand - Kontrolle Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt BEI 12000 KM ODER 24 MONATEN UND BEI 60000 KM Motoröl - Wechseln Ölstand Hinterradgetriebe - Kontrolle...
  • Seite 93 Kühlflüssigkeitsstand - Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Antriebsriemen - Wechseln (*) Siehe Vorschrift im Abschnitt «Leerlaufeinstellung»...
  • Seite 94 Ventilspiel - Kontrolle Laufschuhe/ Variatorrollen - Kontrolle Kühlflüssigkeitsstand - Kontrolle Kühler - Außenreinigung / Kontrolle Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Antriebsriemen - Wechseln 24000 48000...
  • Seite 95 Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Antriebsriemen - Wechseln (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung»...
  • Seite 96 Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt Motoröl - Wechseln Ölfilter - Wechseln NACH 36000 K Motoröl - Wechseln Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Kontrolle/ Wechseln Luftfilter - Reinigung Motorölfilter - Wechseln...
  • Seite 97 Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Brems-Druckschläuche - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt NACH 72000 K Motoröl - Wechseln...
  • Seite 98 Laufschuhe/ Variatorrollen - Wechseln Gaszug - Einstellung Antriebsriemen - Wechseln Kühlflüssigkeitsstand - Kontrolle Kühler - Außenreinigung / Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Brems-Druckschläuche - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung...
  • Seite 99 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP CITY HI TEC 4T Schmieröl für Bowdenzüge (Gasgriff) Öl für 4-Taktmotoren AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit AGIP GP 330 Fett auf Basis von Kalzium-Komplexseife NLGI...
