BASETech Head Up Display X5 Bedienungsanleitung

Bedienungsanleitung
Sichtfeldanzeige Head Up Display X5
Best.-Nr. 1438345
Bestimmungsgemäße Verwendung
Die Sichtfeldanzeige Head Up Display X5 dient dazu, verschiedene Fahrzeugdaten, wie Geschwindigkeit,
Motordrehzahl usw. anzuzeigen und in die Windschutzscheibe einzublenden. Sie ist nur für den Anschluss
an eine OBD-II- bzw. EU OBD-Schnittstelle in Kraftfahrzeugen mit einem 12 V-Bordspannungs-System zu-
gelassen. Die Spannungsversorgung erfolgt direkt über die OBD-II- bzw. EU OBD-Schnittstelle.
Eine Verwendung ist nur im Kfz-Innenraum, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit oder
Nässe ist unbedingt zu vermeiden. Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das
Produkt vor Feuchtigkeit und Nässe geschützt wird.
Aus Sicherheitsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt
für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem
kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Ausfall des Kfz-
Bordnetzes und damit wichtiger Funktionen des Fahrzeugs etc. hervorrufen. Lesen Sie sich die Bedienungs-
anleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedie-
nungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Sichtfeldanzeige Head Up Display X5
• Anschlussleitung
• Reflexfolie
• Anti-Rutsch-Matte
• Klettband
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scan-
nen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärungen
Das Symbol mit dem Ausrufezeichen weist auf wichtige Hinweise in der Bedienungsanleitung
hin.
Das Pfeil-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbe-
sondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur
sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Als Spannungsquelle darf ausschließlich eine OBD-II- bzw. eine EU OBD-Schnittstelle eines
Fahrzeugs mit einer Bordspannung von 12 V verwendet werden.
• Schützen Sie das Produkt vor starken Erschütterungen, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr ge-
währleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fach-
mann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
• Beachten Sie bitte auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln die-
ser Anleitung.

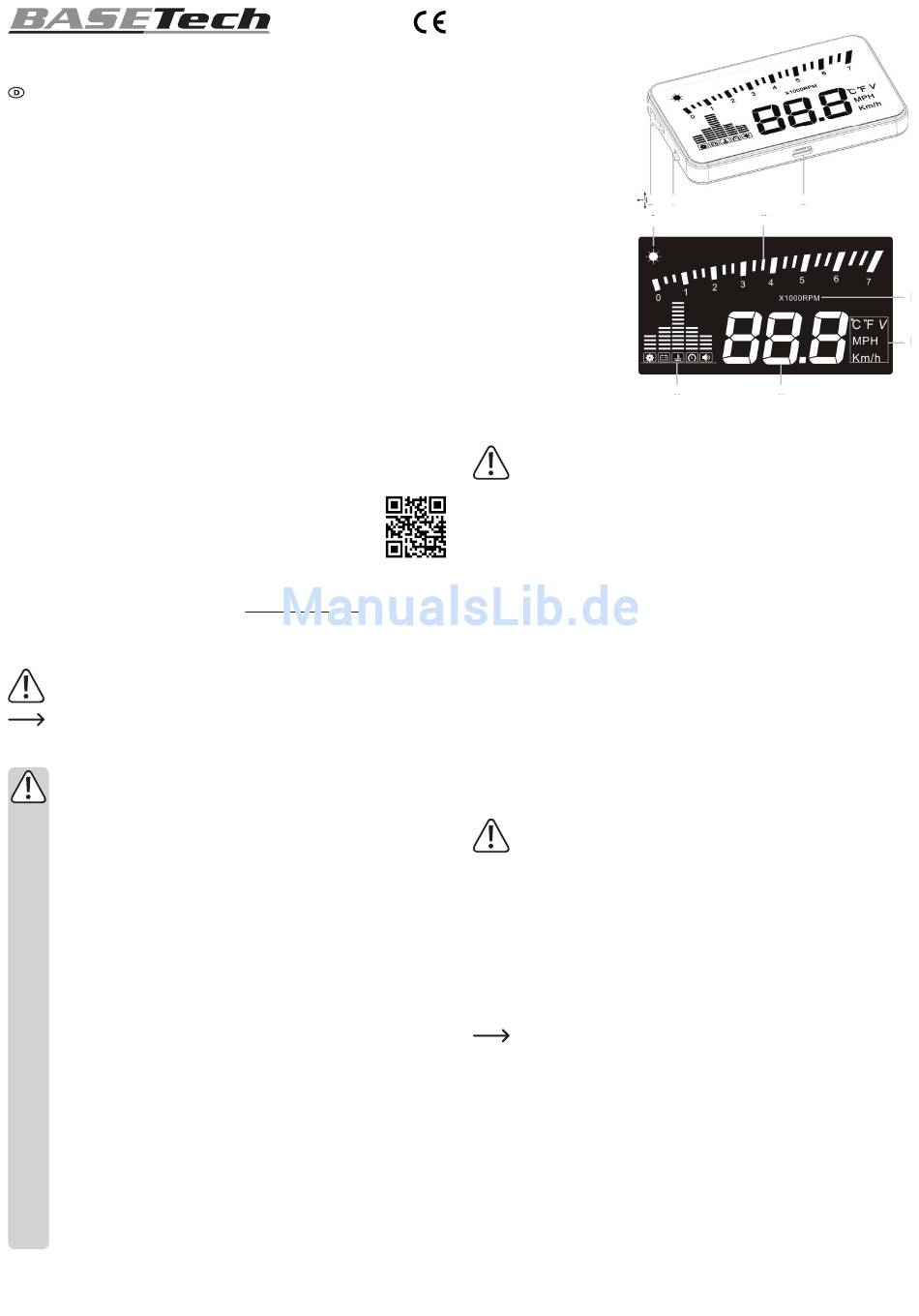

Einzelteile und Bedienelemente
1 OBD-Schnittstelle
2 Ein-Aus-Schalter
3 Funktionsschalter
4 Helligkeitssensor
5 Drehzahlanzeige
6 Einheit Drehzahlanzeige
7 Einheit Multifunktionsanzeige
8 Alarmanzeige
9 Multifunktionsanzeige
Anschluss
Wenn Sie die Anschlussleitung des Head Up Displays mit der OBD-Diagnosebuchse Ih-
res Fahrzeugs verbinden oder abstecken muss die Zündung des Fahrzeugs ausgeschal-
tet sein.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden
oder an scharfen Kanten scheuern. Benutzen Sie bei Durchführungspunkten Gummitül-
len.
Achten Sie beim Verlegen der Anschlussleitung darauf, dass keine sicherheitsrelevanten
Einrichtungen (z.B. Seitenairbags) beeinträchtigt werden. Die Leitung darf nicht im Aus-
lösebereich der Airbags verlegt werden.
• Verbinden Sie die beiliegende Anschlussleitung mit der OBD-Schnittstelle (1) am Head Up Display.
• Verlegen Sie die beiliegende Anschlussleitung bis zur OBD-Diagnosebuchse des Fahrzeugs. Diese Buch-
se befindet sich meist im Fußraum oder in der Nähe des Sicherungskastens auf der Fahrerseite des
Fahrzeugs.
• Stecken Sie den OBD-Stecker der Anschlussleitung in die OBD-Diagnosebuchse des Fahrzeugs.
• Starten Sie den Motor und schalten Sie das Head Up Display mit dem Ein-Aus-Schalter (2) ein (Schalter
in Stellung ON bringen).
• Wenn das Head Up Display die Drehzahl und die Geschwindigkeit anzeigt, wurde es korrekt erkannt.
• Wenn nur die Bordspannung erscheint, überprüfen Sie bitte ob die Anschlussleitung korrekt mit der
OBD-Diagnosebuchse des Fahrzeugs und der OBD-Schnittstelle (1) am Head Up Display verbunden ist.
Schalten Sie danach das Gerät aus und wieder ein (Ein-Aus-Schalter (2) in Stellung OFF bringen und
dann wieder in Stellung ON bringen). Sollte weiterhin nur die Bordspannung angezeigt werden, verfügt
Ihr Fahrzeug nicht über eine geeignete OBD-Diagnosebuchse.
Montage
Die allgemeingültigen Sicherheitsvorschriften und Maßregeln bei Montagearbeiten im
Fahrzeug sind unbedingt einzuhalten. Beachten Sie außerdem die Sicherheitsvorschrif-
ten des Fahrzeugherstellers.
Änderungen am Fahrzeug, die durch den Einbau des Produkts nötig sind, müssen immer
so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder
der konstruktiven Stabilität des Kfz entstehen. Sollten Zweifel über die Auswahl des Ein-
bauplatzes bestehen, informieren Sie sich bitte bei Ihrem Kfz-Händler.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau die Sicherheitshinweise
der Werkzeughersteller.
Montieren Sie das Produkt nie im Auslösebereich eines Airbags oder so, dass es die
Sicht des Fahrers behindert.
Berücksichtigen Sie beim Einbau des Produkts die Unfallgefahr, die von losgerissenen
Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie das Produkt deshalb sicher
und an einem Platz, an dem es nicht zu einer Gefahr für die Insassen werden kann.
Bevor Sie den Montageort endgültig festlegen, nehmen Sie den Anschluss vor und richten das
Gerät so aus, dass die Projektion gut ablesbar ist, aber den normalen Fahrbetrieb nicht stört.
• Legen Sie den Montageort fest und befestigen Sie das Head Up Display durch Unterlegen der beiliegen-
den Anti-Rutsch-Matte.
• Sollte die Oberfläche des Armaturenbretts keine gute Haftung für die Anti-Rutsch-Matte bieten, können
Sie das Gerät auch mit dem beiliegenden Klettband befestigen.
• Reinigen Sie die Windschutzscheibe im Bereich der Displayanzeige.
• Sprühen Sie etwas Wasser auf die Windschutzscheibe.
• Ziehen Sie die Schutzfolie mit der Markierung „1" von der Rückseite der Reflexfolie ab und legen Sie sie
in der Position an die Windschutzscheibe an, dass die gesamte Displayanzeige des Head Up Displays
gut sichtbar ist.
• Benutzen Sie einen Rakel oder ein ähnliches flaches Werkzeug und schieben Sie das vorhandene Was-
ser unter der Schutzfolie von innen nach außen in Richtung der Kanten weg.
• Ziehen Sie die Schutzfolie mit der Markierung „2" von der Reflexfolie ab.
3 2 1
4 5
8 9
6
7
