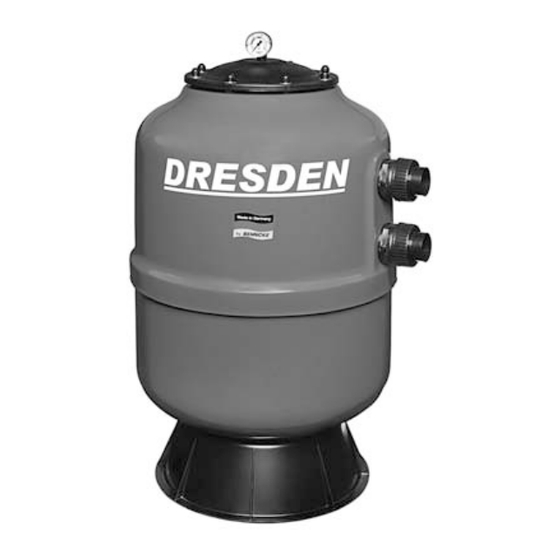

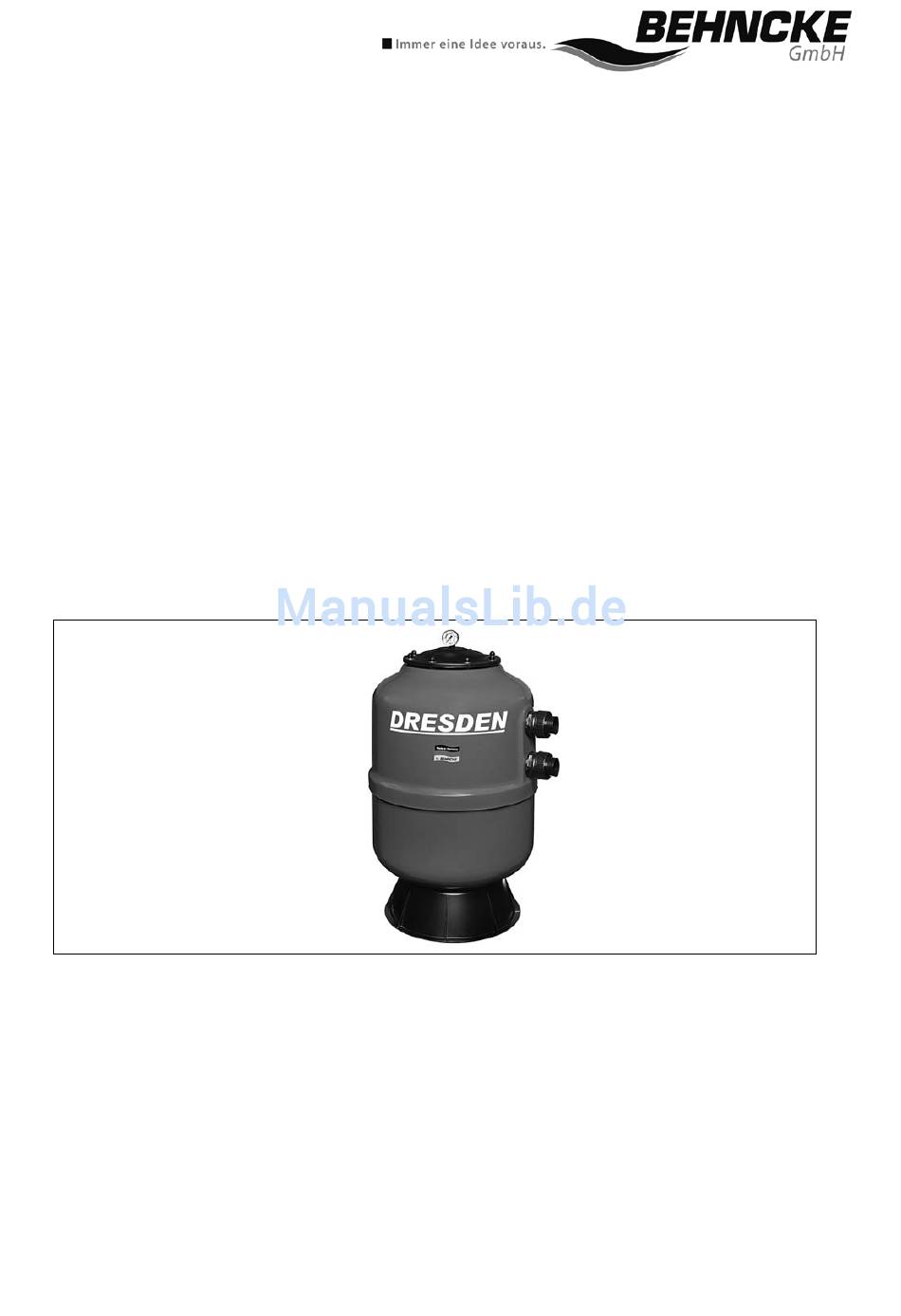

- Seite 1 Betriebsanleitung Filterbehälter DRESDEN Behältergröße d 500 mm, d 600 mm, d 800 mm Vor Beginn aller Arbeiten Betriebsanleitung lesen! Dok-ID: 08/2012...
- Seite 2 Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm BEHNCKE GmbH Bayern: Michael-Haslbeck Straße 13 D-85640 Putzbrunn Fon: +49 (0)89 / 45 69 17-0 Fax: +49 (0)89 / 46 85-11 Sachsen-Anhalt: Stötterlinger Straße 36 a D-38835 Bühne...
-
Seite 3: Inhaltsverzeichnis
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Inhaltsverzeichnis Allgemeines ....................5 Informationen zur Betriebsanleitung ................5 Symbolerklärung ......................6 Haftungsbeschränkung ..................7 Urheberschutz ....................7 Gewährleistungsbedingungen ................7 Produkthaftung ....................7 Sicherheit ..................... 8 Bestimmungsgemäße Verwendung .............. - Seite 4 Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung ....................16 Sicherheitshinweise zur Bedienung ..............16 Betrieb mit 6-Wege-Rückspülventil ..............16 Funktionsweise des Rückspülventils ..............17 Überwinterung des Filterbehälters ..............17 Wartung ..................... 18 Sicherheitshinweise zur Wartung ............... 18 Wartung / Instandhaltung ................
-
Seite 5: Allgemeines
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Allgemeines Allgemeines Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit der Filteranlage. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. -
Seite 6: Symbolerklärung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Allgemeines Symbolerklärung Warnhinweise Warnhinweise sind in dieser Betriebsanleitung durch Symbole gekennzeichnet. Die Hinwiese werden durch Signalworte eingeleitet die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt einhalten und umsichtig handeln um Unfälle, Personen- und Sachschäden zu vermeiden. -
Seite 7: Haftungsbeschränkung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Allgemeines Haftungsbeschränkung Alle Angaben und Hinweise in dieser Betriebsanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Stands der Technik, sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. -
Seite 8: Sicherheit
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals, sowie für den sicheren und störungsfreien Betrieb. Bei Nichtbeachtung der in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise können erhebliche Gefahren entstehen. -
Seite 9: Gefahren Im Umgang Mit Diesem Filterbehälter
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit Gefahren im Umgang mit diesem Filterbehälter Die Filterbehälter ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung - insbesondere bei Fehlbedienung oder Missbrauch –... -
Seite 10: Personalanforderungen
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Sicherheit Personalanforderungen 2.6.1 Qualifikationen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation! Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Besondere Tätigkeiten nur durch die in den jeweiligen Kapiteln dieser •... -
Seite 11: Technische Daten
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Technische Daten Technische Daten Abmessungen und Gewicht 1. Manometer 2. O-Ring für Manometer 3. Entlüftungsventil 4. O-Ring für Entlüftungsventil 5. Schrauben/U-Scheiben/Kst-Kappen 6. Behälter(Service)deckel 7. O-Ring für Servicedeckel 8. -
Seite 12: 3.1.1 Filtermaterial Quarzsand
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Technische Daten 3.1.1 Filtermaterial Quarzsand Filterbehälter Ø 500 mm 600 mm 800 mm Körnung 0,4-0,8 mm 50 kg 75 kg 225 kg Körnung 0,7-1,2 mm 25 kg... -
Seite 13: Transport, Verpackung Und Lagerung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Sicherheitshinweise zum Transport Eigenmächtiger Transport HINWEIS! Beschädigung durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. -
Seite 14: Installation Und Erstinbetriebnahme
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme Installation und Erstinbetriebnahme Grundsätzliches zur Montage Der im Werk vormontierte Filterbehälter soll frostsicher im Freien oder in einem Raum aufgestellt werden. Zu beachten ist, dass der Filterbehälter von allen Seiten gut zugänglich sein muss. - Seite 15 Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Installation und Erstinbetriebnahme Siehe Kapitel 3 “Technische Daten“, Abb. 3.1: Filterbehälter DRESDEN HINWEIS! Filtersand darf nicht mit AFM gemischt verwendet werden! Achtung: Vor der Inbetriebnahme des Filters muss das Filtermaterial ausreichend rückgespült werden (ca.
-
Seite 16: Bedienung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung Bedienung Sicherheitshinweise zur Bedienung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu schweren Verletzungen oder Sachschäden führen. Bedienung gemäß den Angaben dieser Betriebsanleitung durchführen. -
Seite 17: Funktionsweise Des Rückspülventils
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Bedienung Funktionsweise des Rückspülventils Die einzelnen Stellungen des Rückspülventils bedeuten folgendes: Ventileinstellung Funktion der Ventileinstellung Wasserweg Filtern In dieser Stellung wird das Becken Pumpe Schwimmbeckenwasser von oben nach unten ... -
Seite 18: Wartung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Wartung Wartung Sicherheitshinweise zur Wartung Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Unsachgemäße Wartung kann zu schweren Personen- oder Sachschäden führen. Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen. -
Seite 19: Austausch Des Filtermaterials
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Wartung Austausch des Filtermaterials Ihr Filterbehälter erzielt das beste Ergebnis, wenn Sie das Filtermaterial alle 3 bis 5 Jahre austauschen lassen. Das Filtermaterial und der Filterbehälter sind aufeinander abgestimmt. Verwenden Sie nur das in der Schütttabelle angegebene BEHNCKE-Filtermaterial... -
Seite 20: Ersatzteile
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile Ersatzteile WARNUNG! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Nur Originalersatzteile des Herstellers verwenden •... -
Seite 21: Explosionszeichnungen Und Stücklisten
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile Explosionszeichnungen und Stücklisten 8.2.1 Filterbehälter DRESDEN d 500 bzw. d 600 mm 01.08.2012... -
Seite 22: Filterbehälter Dresden D 800 Mm
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 8.2.2 Filterbehälter DRESDEN d 800 mm 01.08.2012... -
Seite 23: Stückliste Filterbehälter Dresden D 500 / 600 / 800 Mm
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Ersatzteile 8.2.3 Stückliste Filterbehälter DRESDEN d 500 / 600 / 800 mm Position Stück Artikel-Bezeichnung Art.-Nr. DRESDEN-Filterbehälter komplett d 500 708 500 02 DRESDEN -Filterbehälter komplett d 600 708 600 02 DRESDEN -Filterbehälter komplett d 800... -
Seite 24: Demontage Und Entsorgung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Demontage und Entsorgung Demontage und Entsorgung Nachdem das Gebrauchende der Anlage erreicht ist, muss die Maschine demontiert und einer umweltgerechten Entsorgung zugeführt werden. Demontage Vor Beginn der Demontage: Anlage vom Stromnetz trennen •... -
Seite 25: Konformitätserklärung
Filterbehälter DRESDEN - Behältergröße d 500 mm, d 600 mm, d 800 mm Konformitätserklärung Konformitätserklärung Konformitätserklärung für Druckbehälter und Rohrleitungen (Druckgeräterichtlinie 97/23/EG) Produkt: Filterbehälter BEHNCKE GmbH Fabrikat: Typ: DRESDEN Baujahr: Betriebsmedium: Flüssigkeit (Wasser) Max. Betriebsdruck (bar): Prüfdruck (bar): 3,58 Die Konformitätserklärung erfolgte nach der Druckgeräterichtlinie und wurde in Übereinstimmung mit folgenden Richtlinien entwickelt, konstruiert und gefertigt... -
