22. Endkappen für Beine
1. Um die Stabilität des Dreibeinstativs zu gewährleisten, ziehen Sie jedes Bein nach außen, bis es an
der Stativhalterung verriegelt bzw. in Position einrastet. Stellen Sie die Stativbeine senkrecht auf
den Boden.
2. Lösen Sie die Höhenverstellschraube und setzen Sie das Innenrohr auf die Stativbeine.
3. Schieben Sie den Kunststoffring von der Unterseite der Baugruppe auf das Innenrohr. Arretieren Sie
ihn mit der Schraube in Position. Dadurch wird verhindert, dass das Innenrohr bei der
Höheneinstellung herausgedrückt wird.
4. Befestigen Sie die Endkappe an der Unterseite des Innenrohrs.
MONTAGE DES VENTILATORSCHUTZGITTERS
1. Richten Sie das hintere Schutzgitter auf der Motoreinheit aus (mit dem Tragegriff nach oben) und
schrauben Sie die 4 Schraube des hinteren Schutzgitters ein, um es zu befestigen.
2. Setzen Sie das Ventilatorblatt auf die Antriebswelle und befestigen Sie es mit der
Ventilatorflügelmutter.
3. Setzen Sie das vordere Schutzgitter am hinteren Schutzgitter an und stellen Sie sicher, dass das
Logo vorne waagrecht ist. Lassen Sie die Clips der Schutzgitter einrasten.
4. Um die Montage abzuschließen, ziehen Sie die Sicherungsschraube des Schutzgitters an der
Unterseite des hinteren Schutzgitters an.
Betriebsanleitung

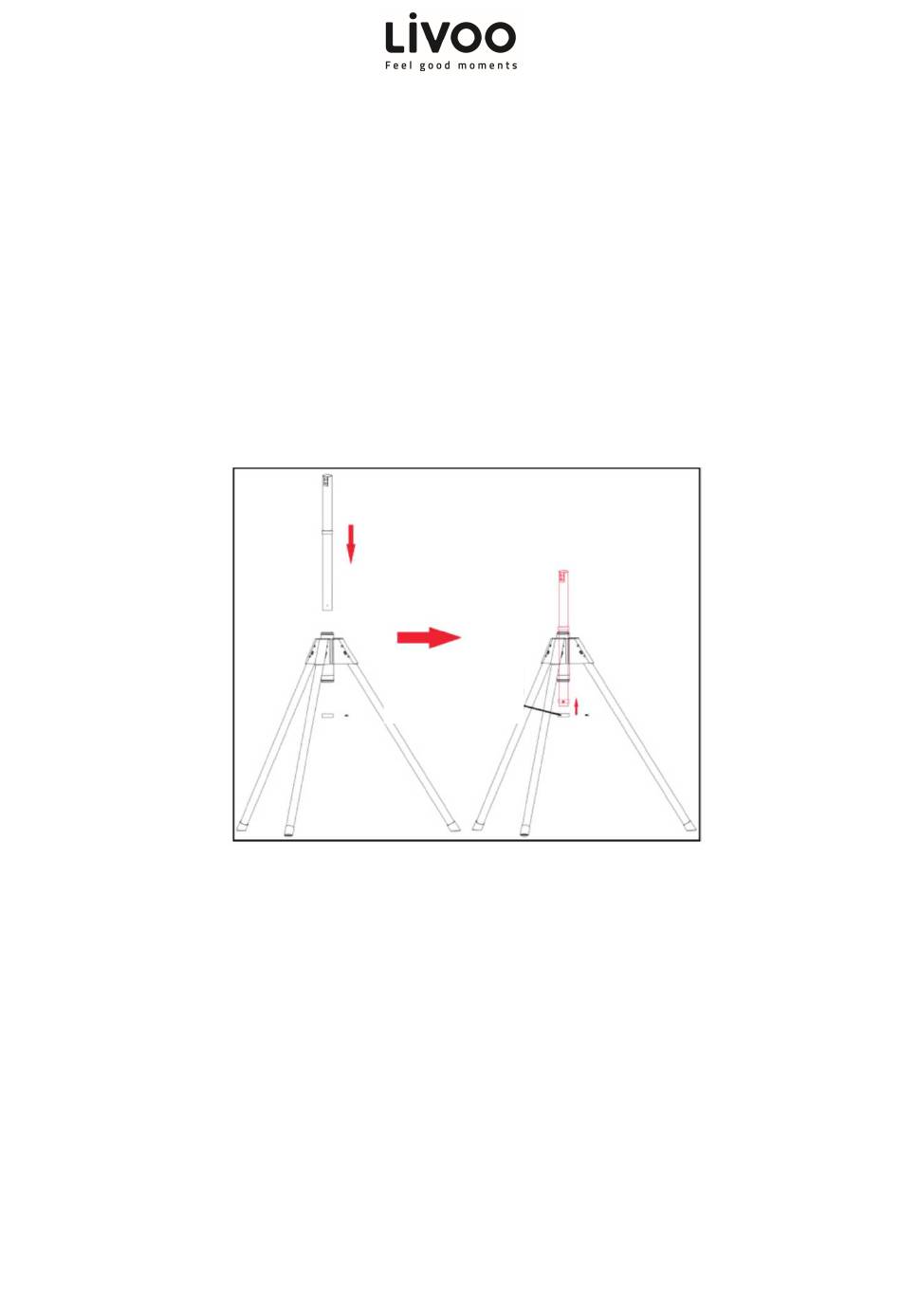

STATIVMONTAGE
Kunststoffring
(mit Schraube
anziehen)
7
