Inhaltszusammenfassung für RDA FirePro V2

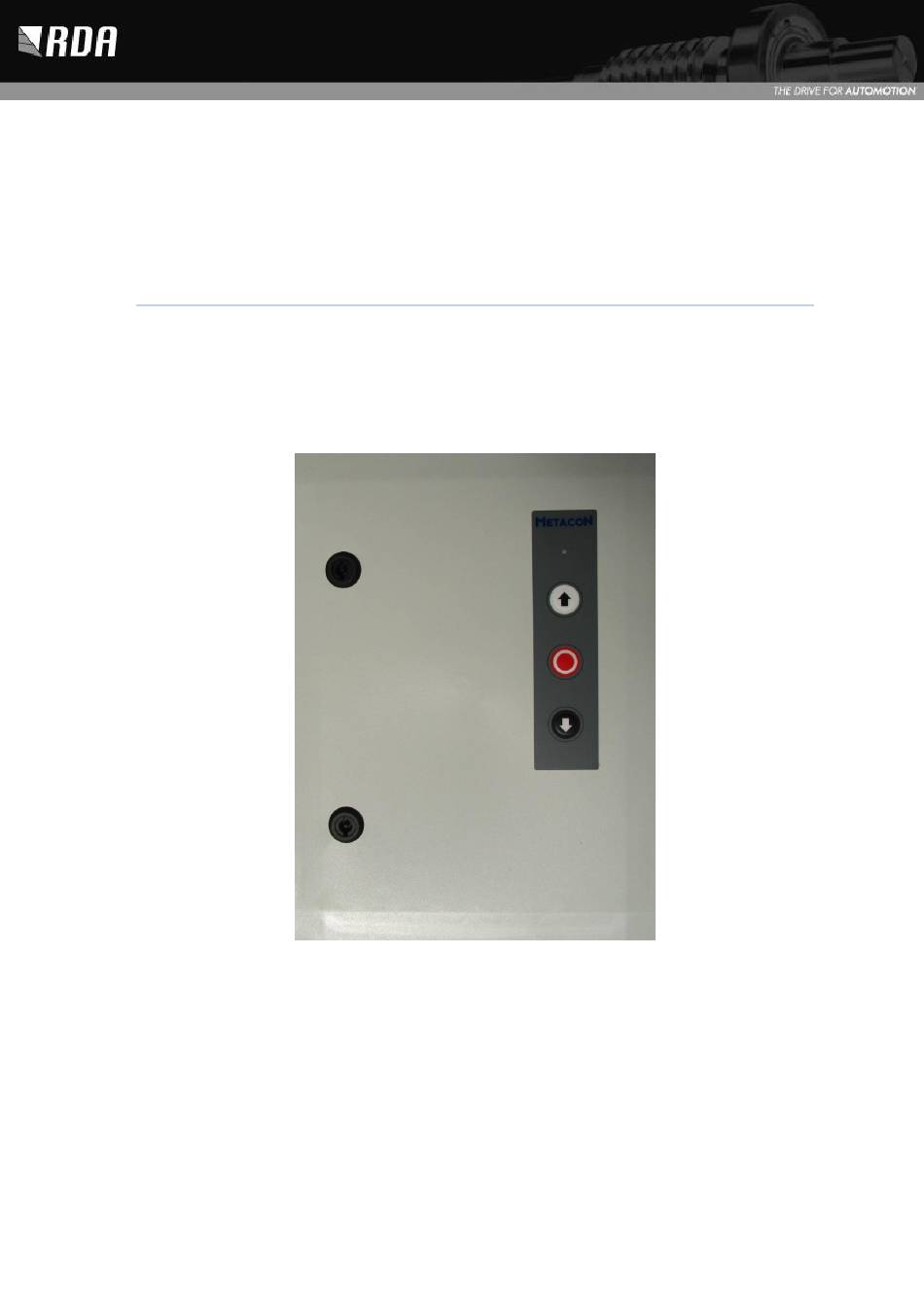

- Seite 1 Bedienungsanleitung FirePro V2-Steuerung Torsteuerung für FS-Motoren: Original-Handbuch für : FirePro V2-Steuerung Hardware-Version V2. 3 Software Version V4. 1 Erscheinungsdatum : 29/06/2021...
-
Seite 2: Inhaltsverzeichnis
TORSTEUERUNG FireProV2 Bedienungsanleitung Inhaltsübersicht Sicherheitsvorschriften ....................3 Sicherheitsrelevante Vorschriften: ................. 3 Übersicht Steuer Platine ....................4 Schaltplan mit NES-motor .................... 5 Schaltplan mit DES-motor .................... 6 Technische Daten ......................7 Beschreibung Steuerung ....................8 Feueralarm: ......................8 Rauchmeldung: ...................... 8 Sirene / Alarm: ....................... - Seite 3 TORSTEUERUNG FireProV2 Bedienungsanleitung RM-Funktion (Rauchmelde) mit Reset-Funktion ..........27 Weiter mit leerer oder unabgeschlossener Batterie ..........28 9.10 Öffnen nach überfahren digitaler Endschalter..........28 9.11 Niedrige Batteriespannung ................28 9.12 Benachrichtigungen ..................28 9.13 Wartungszähler ....................29 Menü ........................30 10.1 Parametersatz 0.
-
Seite 4: Sicherheitsvorschriften
TORSTEUERUNG FireProV2 Bedienungsanleitung 1 Sicherheitsvorschriften Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Arbeit an diesem Steuergerat beginnen. Überprüfen Sie die Schraubverbindungen, bevor diese Steuerung in Betrieb genommen wird. VORSICHT: Bevor Sie mit der Arbeit an diesem Steuergerat beginnen, trennen Sie die Stromversorgung und trennen Sie die Klemmen von den Batterien. -
Seite 5: Übersicht Steuer Platine
TORSTEUERUNG FireProV2 Bedienungsanleitung 2 Übersicht Steuer Platine Bewahren Sie dieses Handbuch und seine anhange sorgfältig auf! -
Seite 6: Schaltplan Mit Nes-Motor
TORSTEUERUNG FireProV2 Bedienungsanleitung 3 Schaltplan mit NES-motor Bewahren Sie dieses Handbuch und seine anhange sorgfältig auf! -
Seite 7: Schaltplan Mit Des-Motor
TORSTEUERUNG FireProV2 Bedienungsanleitung 4 Schaltplan mit DES-motor Bewahren Sie dieses Handbuch und seine anhange sorgfältig auf! -
Seite 8: Technische Daten
TORSTEUERUNG FireProV2 Bedienungsanleitung 5 Technische Daten Stromversorgung : 3N x 400Vac +/- 10%, 50/60Hz : 3 bis 230Vac +/- 10%, 50/60Hz : 1N bis 230Vac +/-10%, 50/60Hz Sicherung : Max. 5A langsam Maximale Leistung : 2.2Kw Maximaler Strom : 8.5A Lenkspannung : 24Vdc Lenkstrom... -
Seite 9: Beschreibung Steuerung
TORSTEUERUNG FireProV2 Bedienungsanleitung 6 Beschreibung Steuerung Der FirePro ist eine Steuerung für FailSafe-Motoren (FS-Serie) mit mechanisch einstellbaren Endschaltern (NES) oder digitalem Absolut Geber (DES) und Zentrifugalbremse. Dieser Controller kann sowohl automatisch als auch in tot man arbeiten. Die Bedienung ist mit den Tasten am Schrank und durch externe Abschaltarbeiten möglich. -
Seite 10: Unterlaufschutz
TORSTEUERUNG FireProV2 Bedienungsanleitung Unterlaufschutz: Es ist möglich, einen Hochwasserschutz zu verbinden. Dies kann ein Unterfahrschutz mittels DW (Luftdruck, 1K2) Kontakt, 8k2 Unterlaufrahmen oder Opto Zensoren sein. Der Unterfahrschutz funktioniert nur im Normalbetrieb, wenn das automatische Schließen gewählt wird. Wenn Sie in der Nähe von Feuer, Rauch oder niedriger Batteriespannung gehen, kann der Unterlauf ein- oder ausgeschaltet werden. -
Seite 11: Montage
TORSTEUERUNG FireProV2 Bedienungsanleitung 7 Montage Für eine ordnungsgemäße, professionelle Installation dieses Steuerelements müssen folgende Punkte überprüft und überprüft werden: Die Lenkung muss in einem guten, soliden Gehäuse montiert werden, das den notwendigen Anforderungen entspricht für die Situation vor Ort. Um den geforderten IP-Wert zu erreichen, müssen die Kabeldurchgänge möglicherweise ausgetauscht werden. -
Seite 12: Anschließen
TORSTEUERUNG FireProV2 Bedienungsanleitung 8 Anschließen Abbildung 1Anschließen de Platine Stromversorgung: Der Netzanschluss ist mit X1 verbunden. Das folgende Diagramm zeigt die verschiedenen Anschlussmöglichkeiten. Die Erdungskabel (PE) ist mit X3 verbunden. Schließen Sie die Erdungskabel an X3 an! Abbildung 2 Anschluss Netzteil Bewahren Sie dieses Handbuch und seine anhange sorgfältig auf! -
Seite 13: Netzteil 24 Vdc / Ladegerät Batterie
TORSTEUERUNG FireProV2 Bedienungsanleitung Netzteil 24 VDC / Ladegerät Batterie: Das Ladegerät für die Batterien und auch die Stromversorgung für die Steuerung benötigt 230VAC als Netzanschluss. Es ist mit X4 und die Erdungskabel (PE) mit X3 verbunden. Abbildung 3 Anschließen de Spannung Versorgung Der Ausgang des Netzteils/Ladegeräts ist mit einem Stecker Anschluss. -
Seite 14: Antrieb
TORSTEUERUNG FireProV2 Bedienungsanleitung Antrieb: Die 3 Phasen oder Phase und Null des Antriebs sind mit X2 (U-V-W) verbunden. Mit einem 1- Phasen-Motor ist V die Neutralleiter, U ist die Phase zum Schließen und W ist die Phase zum Öffnen. Die Erdungskabel kann unter X3 und die Bremse auf X17 angeschlossen werden (siehe Abb.5). -
Seite 15: Digitale Endschalter
TORSTEUERUNG FireProV2 Bedienungsanleitung Digitale Endschalter: Die digitalen Endschalter können über eine Steckerverbindung an X19 angeschlossen werden. Abbildung 7 zeigt das Layout dieser Verbindung. Abbildung 7 digitale Endschalter Es können zwei Arten von Encodern angeschlossen werden: Kostal und GFA. Bevor sie ausgetauscht werden, muss das Steuerelement zunächst über den Parameter 9.5 Einstellung 1 auf die Werkseinstellungen zurückgesetzt werden! Dann machen Sie die Installation spannungslos und tauschen Sie dann die Encoder gegen einen Encoder eines anderen Typs aus! -
Seite 16: Auf-Stopp-Zu-Betrieb
TORSTEUERUNG FireProV2 Bedienungsanleitung Auf-Stopp-Zu-Betrieb: Es gibt zwei Eingänge für den Anschluss eines Auf-Stopp-Zu-Vorgangs, X7 und X8. X7 wird für den Betrieb auf dem Deckel des Gehäuses verwendet und X8 kann für den externen Betrieb verwendet werden. Wenn X7 oder X8 nicht verwendet werden, müssen die Anschlüsse 1 und 2 für die Stoppfunktion an eine Drahtbrücke angeschlossen werden (siehe Abb.9). -
Seite 17: Anschluss Ligi 01-Pnp Lichtgitter
TORSTEUERUNG FireProV2 Bedienungsanleitung 8.10 Anschluss LIGI 01-PNP Lichtgitter: Abbildung12Schaltplan Sender Empfänger Braun: 10-30V DC (X10 +24V) Türfunktion auf* Blau: 0V DC (X10 GND) Braun: 10-30V DC X10 +24V Blau: 10-30V DC (X10 +24V) Blau: 0V DC X10 GND Türfunktion aus** Braun: 0V DC (X10 GND) Weiß:... -
Seite 18: Für Türen Mit Reflektierenden Oberflächen
TORSTEUERUNG FireProV2 Bedienungsanleitung Für Türen mit reflektierenden Oberflächen: Wenn sie vor der Tür platziert wird (ohne Türfunktion), kann es vorkommen, dass sich die Tür nicht richtig schließt/regelmäßig an der Spitze bleibt. Dies kann mit verspiegelten Türen passieren. Durch die Selbstkontrolle im Lichtvorhang wird der Lichtpegel des Senders beim Schließen der Tür gesenkt. -
Seite 19: Anschluss Des Lichtschranke Ligi 07-Ose
TORSTEUERUNG FireProV2 Bedienungsanleitung 8.11 Anschluss des Lichtschranke LIGI 07-OSE: Hinweis: Bei Lichtvorhang LIGI 07 ist die Türfunktion immer aktiviert. Abbildung 3; Verbindungsdiagramm Sender Empfänger (Reveiver) Braun: 10-30V DC Braun: 10-30V DC >X10+ > X10 + Blau: 0V DC > X10 - Blau: 0V DC >X10 - Weiß:... - Seite 20 TORSTEUERUNG FireProV2 Bedienungsanleitung Beratung: Nach allen Einstellungen, entfernen Sie die Spannung aus dem Lichtvorhang und setzen Sie sie wieder auf. Zum Beispiel ist der Lichtvorhang der letzte, mit allen richtigen Einstellungen, um sich an die richtige Helligkeit anzupassen Fehlermeldungen: Absender: Keine LED leuchtet Versorgungsspannung prüfen Grün leuchtet>...
-
Seite 21: Schlüsselschalter
TORSTEUERUNG FireProV2 Bedienungsanleitung 8.12 Schlüsselschalter: Bei Anschluss X11 kann ein Schlüsselschalter an angeschlossen werden, mit dem die Steuerung ein- und ausgeschaltet werden kann. Wenn dieser Schlüsselschalter nicht verwendet wird, muss dieser Eingang für den Betrieb an eine Drahtbrücke angeschlossen werden. Wenn der Tastenschalter aktiviert ist, wird unten rechts auf der Anzeige ein roter Punkt angezeigt. -
Seite 22: Sicherheitsschaltleiste
TORSTEUERUNG FireProV2 Bedienungsanleitung 8.16 Sicherheitsschaltleiste: Ein Sicherheitsschaltleiste kann an X12 angeschlossen werden. Dabei kann es sich um einen Widerstandsschutz mit 1K2-Widerstand (Pneumatische Sicherheitsschaltleiste) oder mit einem 8K2-Widerstand (Elektrische Sicherheitsschaltleiste) erachten. Es ist auch möglich, eine Sicherheit über Optische Sicherheitsschaltleiste anzuschließen (siehe Abb.14). Abbildung 14 Anschluss unter-Unterlauf-Schutz Bitte beachten Sie, dass bei der Anwendung eines Sicherheitsschaltleiste festzustellen, ob die elektrisch angetriebene Tür den Richtlinien: EN 12445 und... -
Seite 23: Ausgange
TORSTEUERUNG FireProV2 Bedienungsanleitung 8.18 Ausgange: Auf Klemme X15 (Abb.16) gibt es 8 Ausgänge als potenzialfreies N.O./Kontakt mit einer gemeinsamen 24 VDC. Diese Ausgänge übertragen 8 Benachrichtigungen. Dies sind die folgenden Verbindungsbenachrichtigungen: 2. Endschalter offen (Tür/Rollladen offen) 3. Endschalter geschlossen (Tür/Rollladen geschlossen) 4. - Seite 24 TORSTEUERUNG FireProV2 Bedienungsanleitung Abbildung 17 Rauchbenachrichtigungseingabe und Reset nach Rauchmeldung Abbildung 18 Potenzialfreie Kontakt Benachrichtigung Tür/Rollladen in der Nähe der Rauchmeldung Abbildung 19 Anschlussventilkompressor Zweck der Luft balg Bewahren Sie dieses Handbuch und seine anhange sorgfältig auf!
-
Seite 25: Einstellen Der Steuerung
TORSTEUERUNG FireProV2 Bedienungsanleitung 9 Einstellen der Steuerung VORSICHT: Bevor Sie Verbindungen herstellen, überprüfen Sie, ob alle Pole der Stromversorgung unterbrochen sind! Einstellen von Endschaltern NES Überprüfen Sie die Motoreinstellung. Wenn die Werkseinstellung auf den Controller geladen wird, wird das Steuerelement im Totmann betrieb in beide Richtungen ausgeführt. Prüfen Sie dann sorgfältig, ob die Endschalter offen und Zu am Motor richtig eingestellt sind. -
Seite 26: Automatisches Oder Totmann Betrieb
TORSTEUERUNG FireProV2 Bedienungsanleitung * Totmann-Betrieb: Die Tür oder das Tor bewegt sich, solange die Pfeiltaste gedrückt wird Nach dem Einstellen der Endpositionen kann die Steuerung über das Menü beliebig konfiguriert werden. Ein wichtiger Parameter für die Konfiguration ist der Tür Modus (0,1). Lassen Sie diesen Parameter bei 1 für den vollständigen totmann betrieb oder stellen Sie ihn auf 2 für pulsgesteuertes Öffnen und Schließen von totmann oder Öffnen und Schließen bei 3 für pulsbetrieb. -
Seite 27: Schutzvorrichtungen
TORSTEUERUNG FireProV2 Bedienungsanleitung Schutzvorrichtungen Auf dem Controller befindet sich die Möglichkeit, einen Sicherheitsschaltleiste an zu schließen. Dabei kann es sich um einen Optische Sicherheitsschaltleiste, einen 1K2-Pneumatische Sicherheitsschaltleiste oder einen Elektrische Sicherheitsschaltleiste 8K2 handelt. Es kann mit X12 verbunden werden. Parameter 0.3 kann verwendet werden, um zu wählen, ob er automatisch erkannt oder der angeschlossene Schutz fixiert werden kann. -
Seite 28: Bm-Funktion (Feueralarm)
TORSTEUERUNG FireProV2 Bedienungsanleitung BM-Funktion (Feueralarm) Wenn der BMC (Feuer alarm Contact) aktiviert ist, wird die Tür geschlossen, indem die Spannung an der elektrischen Bremse des Motors getrennt wird. Bei der Standardmäßigen Werkseinstellung fällt die Tür, bis sie den Endschalter geschlossen hat. Wenn die Tür weiter sinken muss, als der Endschalter in einer anderen Position schließt oder stoppt, kann der zusätzliche Endschalter (S6) als "Überschließen"-Endschalter verwendet werden. -
Seite 29: Weiter Mit Leerer Oder Unabgeschlossener Batterie
TORSTEUERUNG FireProV2 Bedienungsanleitung Weiter mit leerer oder unabgeschlossener Batterie Wenn der Tür-/Rollladen die Endschalter durchlaufen hat und auf den Notendschaltern gelandet ist, weil die Batterien leer oder nicht angeschlossen sind, kann der Tür-/Rollladen zurück gesendet werden. Dies kann nur im normalen Betrieb durch Halten der Steuertaste offen auf der Platine für mindestens 5 Sekunden getan werden, nach dieser 5 Sekunde öffnet sich der Tür-/Rollladen, wenn Sie diesen Knopf loslassen zwischen den Endpositionen kann die Tür zurückgesetzt werden. -
Seite 30: Wartungszähler
TORSTEUERUNG FireProV2 Bedienungsanleitung Wenn die Rauchmeldung nicht verwendet wird, kann der Kontakt "RM close" verwendet werden, um zu melden, dass eine Fehlermeldung aktiv ist. Dies kann durch Einstellen der Parameter 2.6 auf 2 zu setzen. 9.13 Wartungszähler Ein Wartungszähler kann im Menü mit Parameter 8.7 aktiviert werden. Parameter 8.5 kann dann verwendet werden, um die Anzahl der Tür Öffnungen (pro 1.000) einzustellen, bevor eine Wartungsbenachrichtigung gegeben wird. -
Seite 31: Menü
TORSTEUERUNG FireProV2 Bedienungsanleitung 10 Menü Die Einstellungen können über ein Menü vorgenommen werden. Auf dem Platine sind rechts neben dem Display 3 Drucktasten vorhanden: "˅", "˄" und "stopp/ok" (siehe Bild). Diese arbeiten im Normalbetrieb als Auf-Stopp-Ab-Betrieb. Das Menü kann durch Drücken der "stopp/ok"-Taste für ca. 3 Sekunden geöffnet werden. Mit den Tasten "˅"... - Seite 32 TORSTEUERUNG FireProV2 Bedienungsanleitung Wahl des .1 Sicherheitsschaltleiste und Fotozelle deaktivieren Sicherheitsschaltlei .2 Deaktivieren Sie die Fotozelle. ste (X12) und/oder Schalten Sie den engen Schnappschutz ein. Stoppen Fotozelleneingangs Sie, wenn der Sicherheitsschaltleiste aktiviert ist, (X10) Brandfall und schließen Sie nach der eingestellten Zeit weiter (Parameter 0.5).
-
Seite 33: Parametersatz 1
TORSTEUERUNG FireProV2 Bedienungsanleitung 10.2 Parametersatz 1. : Parameter Definition Institutionen Endposition offen Öffnen Sie die Tür/Rollladen in die gewünschte Endposition und drücken Sie dann die Stopp/OK-Taste auf dem Platine um zu bestätigen, oder drücken Sie die Stopptaste auf dem Deckel um sie abzubrechen. Endposition Schließen Sie den Tür-/Rollladen an die geschlossen... -
Seite 34: Parametersatz 2
TORSTEUERUNG FireProV2 Bedienungsanleitung 10.3 Parametersatz 2. : Parameter Definition Institutionen Überwachung der 1 bis 240 Sekunden Sek. Motorlaufzeit Funktion Impuls Eingabe .1 unaufhaltsam beim Öffnen bei Auswahl des Parameters 0.1 beim .2 in offener Richtung anhalten automatischen Öffnen Automatische Schließzeit 0 = deaktiviert im Normalbetrieb. -
Seite 35: Parametersatz 3
TORSTEUERUNG FireProV2 Bedienungsanleitung 10.4 Parametersatz 3. : Parameter Definition Institutionen Wahl der Endschalter im Nes: Brandfall .1 Normaler Endschalter schließen, zusätzlichen Endschalter verwenden (S6 ausschalten) .2 Verwenden Sie zusätzlichen Endschalter (S6) als "Overclose"-Endschalter .3 Normalendschalter geschlossen verwenden und zusätzlichen Endschalter (S6) als Endschalter offen (Zwischenposition) im Brandfall verwenden... -
Seite 36: Parametersatz 4
TORSTEUERUNG FireProV2 Bedienungsanleitung 10.5 Parametersatz 4. : Parameter Definition Institutionen Aktion am Feuer Nes: .1 Tür-/Rollladen sofort komplett geschlossen .2 Zwischen stopp am zusätzlichen Endschalter (S6) dann weiter bei 4,2 eingestellten Zeit (nicht möglich, wenn Parameter 3.1 auf 2 ist) des: .1 Tür-/Rollladen sofort komplett geschlossen . -
Seite 37: Parametersatz 5
TORSTEUERUNG FireProV2 Bedienungsanleitung 10.6 Parametersatz 5. : Parameter Definition Institutionen Funktion "Sirene" .1 Schaltet während der Vorwarnung und wenn ausgang die Tür/Rollladen in Bewegung ist .2 Schaltet nur, wenn die Tür/Rollladen in Bewegung ist .3 Nur bei Brandmeldung, Rauchmeldung oder geringer Batteriespannung während der Vorwarnung und bei Bewegung der Tür/Rollladen einschalten... -
Seite 38: Benachrichtigungen
TORSTEUERUNG FireProV2 Bedienungsanleitung Benachrichtigungen Wenn das 24 Volt DC Netzteil vorhanden ist, ist die Spitze auf der linken Seite des Displays eingeschaltet. Energieversorgung "präsent" Wenn der Betrieb über den Schlüsselschalter am Deckel ausgeschaltet wird, schaltet sich die Spitze auf der rechten Seite des Displays ein. Schlüsselschalter “betätigt”... -
Seite 39: F; Fehlermeldungen
TORSTEUERUNG FireProV2 Bedienungsanleitung 11.2 F; Fehlermeldungen : Wenn das Netz vorhanden ist und es keine Interferenzen gibt, leuchtet die LED auf dem Deckel grün. Wenn eine Fehlfunktion auftritt oder der BMC- oder RMC-Eingang aktiv ist und die Rauchmeldung noch nicht zurückgesetzt wurde, leuchtet sie rot. Wenn der Wartungszykluszähler fertig ist, blinkt er abwechselnd rot und grün, wenn die LED normalerweise grün leuchtet. - Seite 40 TORSTEUERUNG FireProV2 Bedienungsanleitung F 2.4 8K2 sicherheitsschaltleiste Der 8K2- sicherheitsschaltleiste wird aktiviert, dies aktiviert kann durch einen Hindernis in der Türöffnung geschehen. Wenn es kein Hindernis in der Türöffnung gibt und diese Meldung weiterhin angezeigt wird, überprüfen Sie, ob der Widerstand auf Klemme X11 (GND- und 1K2/8K2-Eingang) immer noch 8.2KOhm beträgt.
- Seite 41 TORSTEUERUNG FireProV2 Bedienungsanleitung F 4.6 Lichtgitter aktiviert Die Lichtgitter ist aktiviert. Fotozellen Eingang unterbrochen. Stellen Sie sicher, dass der Lichtstrahl nicht unterbrochen wird. Ob der Lichtgitter richtig angeschlossen ist und nicht defekt ist. Für die Parameter 5.1, 5.2 oder 5.3 wurde die Lichtgitter ausgewählt.
-
Seite 42: Häufige Fehler
TORSTEUERUNG FireProV2 Bedienungsanleitung 11.3 Häufige Fehler Benachrichtigung Definition Empfehlung/Erklärung F 3.1 Tür unter Endschalter Halten Sie die Bedienungstaste auf der Platine geschlossen gelaufen für mindestens 5 Sekunden offen, nach dieser 5 Sekunde öffnet sich der Tür-/Rollladen, wenn diese Taste gedrückt wird, und kann zwischen den Endpositionen zurückgesetzt werden. -
Seite 43: Konformitätserklärung
Niederspannungsrichtlinie 2014/35/EU RoHS-Richtlinie 2011/65/EU RDA bv, Spoorakkerweg 6, 5071 NC Udenhout, erklärt hiermit, dass das unten aufgeführte Produkt mit der oben genannten EG-Richtlinie im Einklang steht und nur für den Einbau in eine Türinstallation wie im Handbuch beschrieben bestimmt ist. - Seite 44 Bedienungsanleitung Ihr Installateur: RDA B.V. | Spoorakkerweg 6 | 5071 NC Udenhout | Allgemeine | T +31 (0) 416 66 00 44 | E info@rda-bv.nl | www.rda-bv.nl Service-| T +31 (0) 416 23 50 39 | E service@rda-bv.nl | www.rda-bv.nl Dieses Symbol (durchgestrichener Mülleimer) bedeutet, dass der Endverbraucher sich um die Entsorgung...
