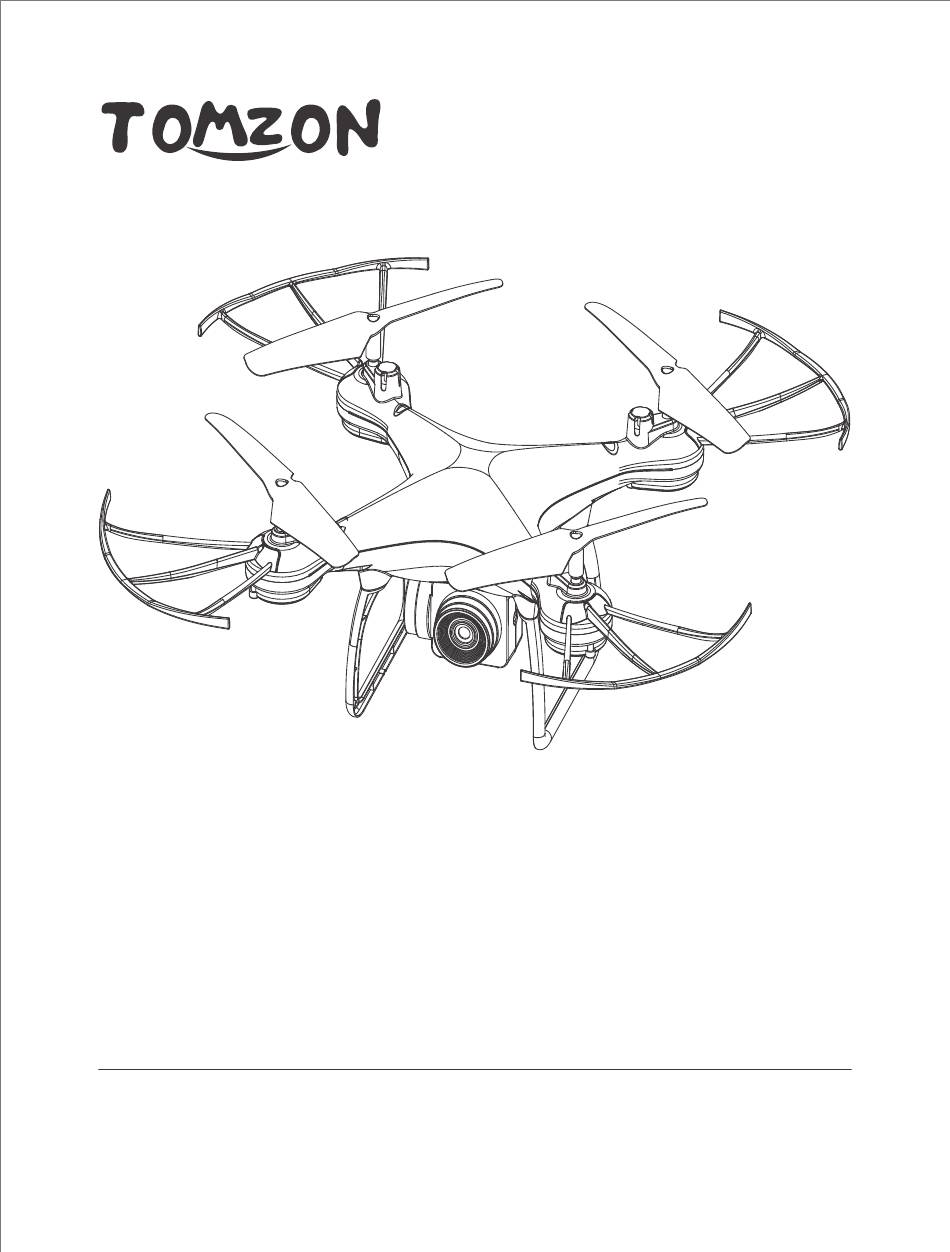

D28 Drone
User Manual
support.de@tomzontoys.com
support.fr@tomzontoys.com
support.uk@tomzontoys.com
support.it@tomzontoys.com
support.es@tomzontoys.com
support.jp@tomzontoys.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TOMZON D28

  • Seite 1 D28 Drone User Manual support.de@tomzontoys.com support.it@tomzontoys.com Email: support@tomzontoys.com support.fr@tomzontoys.com support.es@tomzontoys.com Web: www.tomzontoys.com/ support.uk@tomzontoys.com support.jp@tomzontoys.com FB: www.facebook.com/tomzonofficial/...
  • Seite 2: Inhaltsverzeichnis

    Contents ............Disclaimer & Warnings ..............Safety Guidelines ................. Package List ............. Drone’s Installation ............Controller Functions ............Based On The Flight ..............Flying Your Drone ................................Specification ..............Trouble Shooting ..................
  • Seite 3: Disclaimer & Warnings

    Disclaimer & Warnings 1. Please read this Disclaimer & Warning and Safety Guidelines carefully before using our product.This product is not recommend- ed for people under the age of 14.By using this product, you hereby agree to this disclaimer and signify that you have read it fully.You agree that you are responsible for your own conduct and any damaged caused while using this product, and its consequences.
  • Seite 4: Safety Guidelines

    Safety Guidelines 1. Check Before Use (1) This product is not a toy, but it is a high precision drone that integrates various electronic stability and control mechanisms.Please be sure to setup this drone carefully and correctly to ensure safe,accident-free operation. (2) Please be sure that the batteries of the drone and transmitter are clean, undamaged and have enough power.
  • Seite 5 3. Use of Battery (1) Please ensure batteries are fitted in the correct orientation as shown in the instruction manual. (2) Avoid short circuits by fiting the batteries incorrectly, and do not crush or squeeze the batteries as this could carry the risk of an explosion.
  • Seite 6: Package List

    Package List RC Drone x 1 Remote Control x 1 Mobile Phone Clip x 1 Battery x 2 Blade guard x 4 Spare Blade x 2 Pair D28 Drone User Manual support.de@tomzontoys.com Email: support@tomzontoys.com support.it@tomzontoys.com support.fr@tomzontoys.com support.es@tomzontoys.com Web: www.tomzontoys.com/ FB: www.facebook.com/tomzonofficial/ support.uk@tomzontoys.com...
  • Seite 7: Drone's Installation

    Drone’s Installation Insert the camera Step 1: Enter the camera tabs Step 2: Connect the camera into the corresponding cables to the drone. couplings of drone making sure that points forward. Install landing gears First, install one end of the landing gear into the cross groove into the drone arm, then rotate the landing gear clockwise to slide the other end of the landing gear into the slot.
  • Seite 8 Install blade guards Insert the blade guard into the drone arm in a positive and horizontal direction. It is recommended the beginners install the protective guard to avoid damage due to operational errors. Insert the battery into drone Charing the drone battery 1.
  • Seite 9: Controller Functions

    Power Bank USB Adapter (5V/0.5-2.0A) Computer USB Port WARNING Do not leave the battery unattended while charging & only use the supplied battery or plug charger. Red light is always on when charging, green light is always on when fully charged. Controller Functions Auto return button Headless mode...
  • Seite 10 4xAAbatteries (not included) Always use alkaline batteries Never mix old and new batteries 1. Unscrew the battery cover,and insert 4xAA batteries(not included), making sure you insert them following the correct polarity as shown 2. Re-attach the battery cover Remove and install the phone holder - 08 -...
  • Seite 11: Based On The Flight

    Drone’s details Propeller B (Counter Clockwise) Propeller A (Clockwise) Propeller A (Clockwise) Propeller B Camera (Counter Clockwise) HEAD It is crucial that all the propellers are installed in the correct position (Pay attention to the letter A or B printed underneath each propeller.) Based on the Flight Pairing your drone to the controller 1.
  • Seite 12 2. Connect the battery to the drone and turn on the drone. The LED on the drone will flash. 3. Place the drone down on a flat surface, and make sure that the head of the drone is facing the front and the tail facing the rear (player).
  • Seite 13: Flying Your Drone

    5. Drone LED Indicator Status. Remote control not The front and rear LED lights flash quickly connected/calibrating The front and rear LED lights stay on Remote control connected The front and rear LED lights flash once Photographing The front and rear LED lights off for 2 Video-recording seconds and then flash slowly The front and rear lights off for 2 seconds...
  • Seite 14 Method 2: Short press the "take off and landing" button , hear a short "beep",the aircraft will take off slowly and hover at an altitude of about 1.2 meters. Take Off/Landing Method 2 Take off Method 1 Landing Method 1 landing Method 1: Press the one key stop button, the drone will land by itself.
  • Seite 15 Forward / backward / left / right Forward Use “right stick” to control Left Right forward, backward,left & right movement during flight. Backward Trimming If the drone sways in an unprompted direction, use the trim buttons to correct the flight: Right trim Left trim Backward trim...
  • Seite 16 2. Speed modes: Select between 3 speed modes: 40% speed (controller makes 1 beep); 60% speed (controller makes 2 beeps); 100% speed (controller makes 3 beeps) 3. To take a photo: Press once the photo button, the LEDs on the drone will blink once and the remote control gives one beep sound.
  • Seite 17 Calibration When the flight of the drone is unstable or deviated from the left and right after take-off, the consumer can calibrate the gyroscope and the flight will be more stable after the calibration. 1. Turn on the drone and controller, place the drone on a flat ground (it is very important).
  • Seite 18: Download The App

    Download the App Scan the QR code below or search "Tomzon-V" in App Store or Google Play to download the App. For smart phone with Android 5.0+: Search and download " Tomzon-V " from Google Play. Or scan the QR code below to download.
  • Seite 19: Specification

    Specification Drone Take-off weight 132g Drone size 27x27x11cm Maximum horizontal flight speed 2m/s Flight time 10-12min Working frequency 2.4GHz Maximum effective distance of signal 100m(No interference, no shelter) Image transmission range 50m(No interference, no shelter) Maximum resolution 1920x1080 Video resolution 720p Battery 3.7V 1000mAh 3.7Wh LiPo...
  • Seite 20: Fcc

    Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Seite 21 Inhaltsverzeichnis ......Haftungsausschluss & Warnhinweise ............Sicherheitshinweise ................ Lieferumfang ............Installation der Drohne .......... Funktionen der Fernbedienung ............Basierend auf dem Flug ..............Flug der Drohne ................................. Spezifikation ............Störungsbeseitigung ..................
  • Seite 22: Haftungsausschluss & Warnhinweise

    Haftungsausschluss & Warnhinweise 1. Dieses Produkt ist nicht geeignet für Personen unter 14 Jahren. Durch die Verwendung dieses Produkts erklären Sie sich mit diesem Haftungsausschluss einverstanden und bestätigen, dass Sie ihn vollständig gelesen haben. Sie erklären sich damit einverstanden, dass Sie für Ihr eigenes Verhalten und alle Schäden, die Sie bei der Verwendung dieses Produkts verursachen, sowie für deren Folgen verantwortlich sind.
  • Seite 23: Sicherheitshinweise

    Sicherheitshinweise 1. Vor dem Einsatz prüfen (1) Dieses Produkt ist kein Spielzeug, sondern eine hochpräzise Drohne, in die verschiedene elektronische Stabilitäts- und Kontrollmechanismen integriert sind. Bitte stellen Sie sicher, dass Sie diese Drohne sorgfältig und korrekt installieren, um einen sicheren und unfallfreien Betrieb zu gewährleisten.
  • Seite 24: Verwendung Der Batterien

    3. Verwendung der Batterien (1) Achten Sie darauf, dass die Batterien in der richtigen Ausrichtung, wie in der Bedienungsanleitung gezeigt, eingesetzt werden. (2) Vermeiden Sie Kurzschlüsse durch falsches Einsetzen der Batterien, und quetschen Sie die Batterien nicht, weil dies die Gefahr einer Explosion birgt.
  • Seite 25: Lieferumfang

    Lieferumfang RC Drohne x 1 Fernbedienung x 1 Handyhalter x 1 Batterie x 2 Propellerschutz x 4 Ersatzpropeller x 2 Pair D28 Drone User Manual support.de@tomzontoys.com Email: support@tomzontoys.com support.it@tomzontoys.com support.fr@tomzontoys.com support.es@tomzontoys.com Web: www.tomzontoys.com/ FB: www.facebook.com/tomzonofficial/ support.uk@tomzontoys.com support.jp@tomzontoys.com Schraubendreher x1 Benutzerhandbuch x1 Drohne-Ladegerät x 1...
  • Seite 26: Installation Der Drohne

    Installation der Drohne Einsetzen der Kamera Schritt 1: Stecken Sie die Schritt 2 : Verbinden Sie die Kameralaschen in die Kamerakabel mit der entsprechenden Drohne. Kupplungen der Drohne und achten Sie darauf, dass diese nach vorne zeigen. Fahrwerk einbauen Installieren Sie zunächst ein Ende des Fahrwerks in die Quernut im Drohnenarm, drehen Sie dann das Fahrwerk im Uhrzeigersinn, um das andere Ende des Fahrwerks in den Schlitz zu schieben.
  • Seite 27: Propellerschutz Installieren

    Propellerschutz installieren Setzen Sie den Propellerschutz formschlüssig und horizontal in den Drohnenarm ein. Es wird Anfängern empfohlen, den Propellerschutz zu installieren, um Schäden durch Fehlbedienung zu vermeiden. Setzen Sie die Batterie in die Drohne ein Die Batterien der Drohne aufladen 1.
  • Seite 28: Funktionen Der Fernbedienung

    Power Bank USB-Adapter (5V/0,5-2,0A) USB-Anschluss vom Computer WARNUNG Lassen Sie die Batterien während der Aufladung nicht unbeaufsichtigt und verwenden Sie nur das mitgelieferte Batterie-Ladegerät oder Steckerladegerät. Rotes Licht leuchtet immer während der Aufladung, grünes Licht leuchtet immer, wenn die Batterien vollständig aufgeladen sind. Funktionen der Fernbedienung Button für automatische...
  • Seite 29: Den Handyhalter Entfernen Und Installieren

    4 x AA Batterien (nicht im Lieferumfang enthalten) Verwenden Sie immer Alkalibatterien Setzen Sie niemals alte und neue Batterien gleichzeitig ein. 1. Schrauben Sie den Batteriefachdeckel ab und setzen Sie 4xAA-Batter- ien (nicht im Lieferumfang enthalten) ein, wobei Sie auf die richtige Polarität achten müssen 2.
  • Seite 30: Einzelheiten Der Drohne

    Einzelheiten der Drohne Propeller B (gegen den Uhrzeigersinn) Propeller A (im Uhrzeigersinn) Propeller A (im Uhrzeigersinn) Propeller B Kamera (gegen den Uhrzeigersinn) HEAD Es ist wichtig, dass alle Propeller in der richtigen Position montiert sind (Achten Sie auf den Buchstaben A oder B, der unter jedem Propeller aufgedruckt ist.
  • Seite 31 2. Setzen Sie die Batterien in die Drohne ein und schalten Sie die Drohne ein. Die LED an der Drohne wird blinken. 3. Legen Sie die Drohne auf eine ebene Fläche und achten Sie darauf, dass der Kopf der Drohne nach vorne und das Heck nach hinten zeigt (Player).
  • Seite 32: Led-Anzeigestatus Der Drohne

    5. LED-Anzeigestatus der Drohne Die vorderen und hinteren LED-Leuchten Fernbedienung nicht blinken schnell angeschlossen/kalibrieren Die vorderen und hinteren LED-Leuchten Fernbedienung angeschlossen bleiben an Die vordere und hintere LED-Leuchte Fotografieren blinken einmal Die vordere und hintere LED-Leuchte gehen für 2 Sekunden aus und blinken Videoaufnahme dann langsam Die vordere und hintere Leuchte gehen für...
  • Seite 33 Methode 2: Drücken Sie kurz den Button „Abfliegen und Landen“, ein kurzer „Piepton“ wird ausgegeben, das Fluggerät hebt langsam ab und schwebt in einer Höhe von ca. 1,2 Metern. Abheben/Landen Methode 2 Abheben Methode 1 Landen Methode 1 Landen Methode 1: Drücken Sie den „One-Key-Stop“...
  • Seite 34: Besonderheit

    Forward / backward / left / right Vorwärts Verwenden Sie den „rechten Links Rechts Stick“, um die Vorwärts-, Rückwärts-, Links- und Rechtsbewegung während des Fluges zu steuern. Rückwärts Trimmen Wenn die Drohne unaufgefordert in eine bestimmte Richtung schwankt, verwenden Sie die Trimmbuttons, um den Flug zu korrigieren: Rechts trimmen Links trimmen Rückwärts trimmen...
  • Seite 35: Um Ein Video Aufzunehmen

    2. Geschwindigkeitsmodi: Wählen Sie zwischen 3 Geschwindigkeitsmodi: 40 % Geschwindigkeit (die Fernbedienung gibt 1 Piepton aus); 60% Geschwindigkeit (die Fernbedienung gibt 2 Pieptöne aus); 100 % Geschwindigkeit (die Fernbedienung gibt 3 Pieptöne aus) 3. Um ein Foto zu machen: Drücken Sie einmal den Fotobutton, die LEDs an der Drohne blinken einmal und die Fernbedienung gibt einen Piepton aus.
  • Seite 36: Kalibrierung

    Kalibrierung Wenn der Flug der Drohne instabil ist oder nach dem Start nach links und rechts abweicht, kann der Benutzer das Gyroskop kalibrieren und der Flug wird nach der Kalibrierung stabiler. 1. Schalten Sie die Drohne und die Fernbedienung ein, stellen Sie die Drohne auf einen ebenen Boden (das ist sehr wichtig).
  • Seite 37: App

    Laden Sie die App herunter Scannen Sie den QR-Code unten oder suchen Sie nach „Tomzon-V“ im App Store oder bei Google Play, um die App herunterzuladen. Für Smartphone mit Android 5.0+: „ Tomzon-V “ im Google Play finden und herunterladen.
  • Seite 38: Spezifikation

    Spezifikation Drohne Abfluggewicht 132g Größe der Drohne 27x27x11cm Maximale horizontale Fluggeschwindigkeit 2m/s Flugzeit 10-12min Betriebsfrequenz 2.4GHz Maximale Reichweite des Signals 100m(Keine Interferenzen, kein Schutzraum) Bildübertragungsreichweite 50m(Keine Interferenzen, kein Schutzraum) 1920x 1080 Höchste Auflösung 720p Videoauflösung 3.7V 1000mAh 3.7Wh LiPo Batterie 90-120min Dauer der vollständigen Aufladung 0-40℃...
  • Seite 39: Fcc

    Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert. Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmun- gen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 40 Name D28 Drone Model Manufacturer Shenzhen Deepsea Excellence Technology Co., Ltd. 5th Floor, Building 7, Hongfa High-tech Park, Keji 4th Road, Address Shiyan Street, Baoan District, Shenzhen Battery information 3.7V 1000mAh 3.7Wh LiPo Charging voltage/current FCC ID 2ALOXD10 EC REP 1:...
