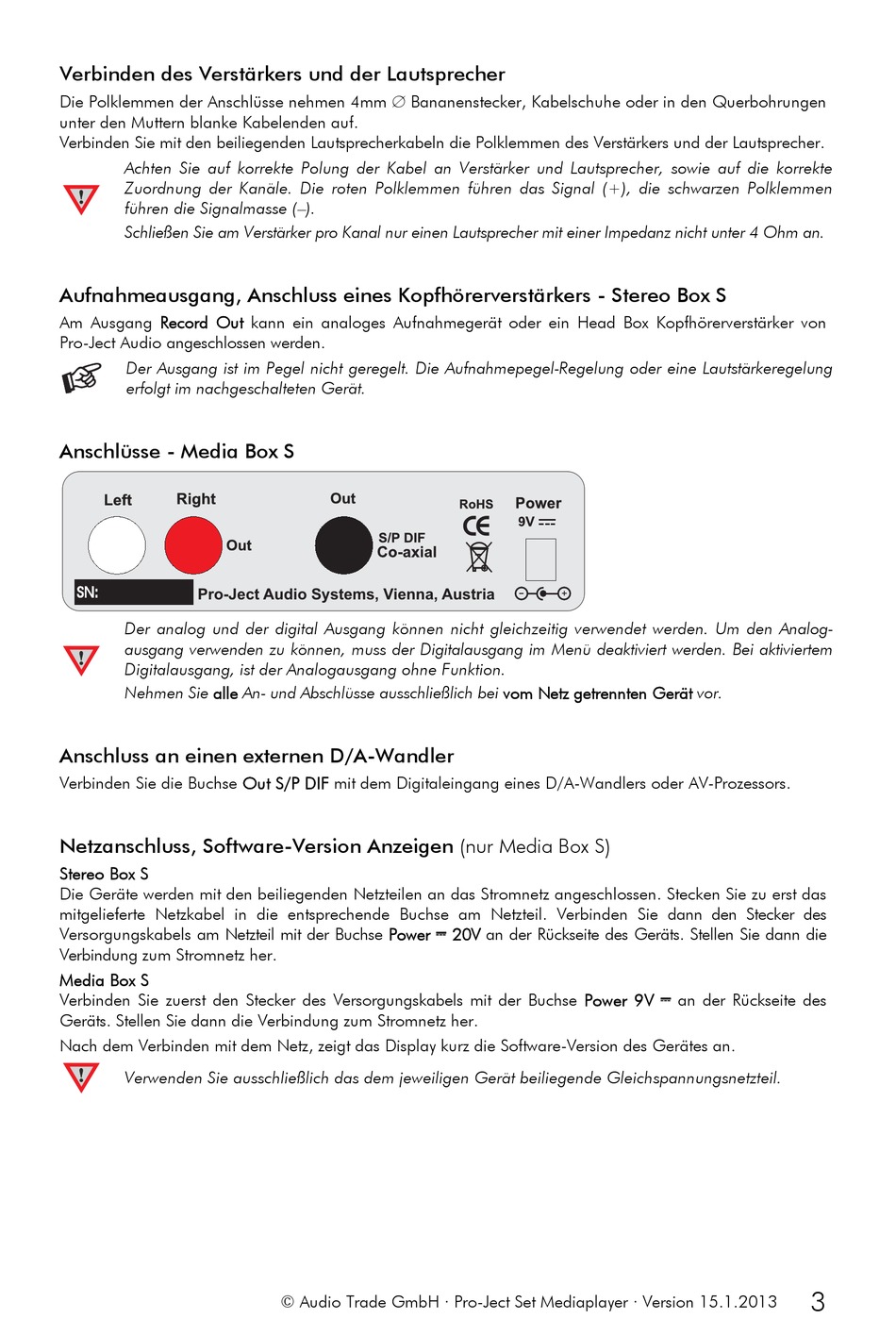

Verbinden des Verstärkers und der Lautsprecher
Die Polklemmen der Anschlüsse nehmen 4mm Bananenstecker, Kabelschuhe oder in den Querbohrungen
unter den Muttern blanke Kabelenden auf.
Verbinden Sie mit den beiliegenden Lautsprecherkabeln die Polklemmen des Verstärkers und der Lautsprecher.
Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher, sowie auf die korrekte
Zuordnung der Kanäle. Die roten Polklemmen führen das Signal (+), die schwarzen Polklemmen
führen die Signalmasse (–).
Schließen Sie am Verstärker pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.
Aufnahmeausgang, Anschluss eines Kopfhörerverstärkers - Stereo Box S
Am Ausgang Record Out kann ein analoges Aufnahmegerät oder ein Head Box Kopfhörerverstärker von
Pro-Ject Audio angeschlossen werden.
Der Ausgang ist im Pegel nicht geregelt. Die Aufnahmepegel-Regelung oder eine Lautstärkeregelung
erfolgt im nachgeschalteten Gerät.
Anschlüsse - Media Box S
Pro-Ject Audio Systems, Vienna, Austria
Der analog und der digital Ausgang können nicht gleichzeitig verwendet werden. Um den Analog-
ausgang verwenden zu können, muss der Digitalausgang im Menü deaktiviert werden. Bei aktiviertem
Digitalausgang, ist der Analogausgang ohne Funktion.
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Anschluss an einen externen D/A-Wandler
Verbinden Sie die Buchse Out S/P DIF mit dem Digitaleingang eines D/A-Wandlers oder AV-Prozessors.
Netzanschluss, Software-Version Anzeigen (nur Media Box S)
Stereo Box S
Die Geräte werden mit den beiliegenden Netzteilen an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse Power
Verbindung zum Stromnetz her.
Media Box S
Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Power 9V
Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.
Nach dem Verbinden mit dem Netz, zeigt das Display kurz die Software-Version des Gerätes an.
Verwenden Sie ausschließlich das dem jeweiligen Gerät beiliegende Gleichspannungsnetzteil.
"
