Verwandte Anleitungen für Secutek SEE-H2D-300
Inhaltszusammenfassung für Secutek SEE-H2D-300

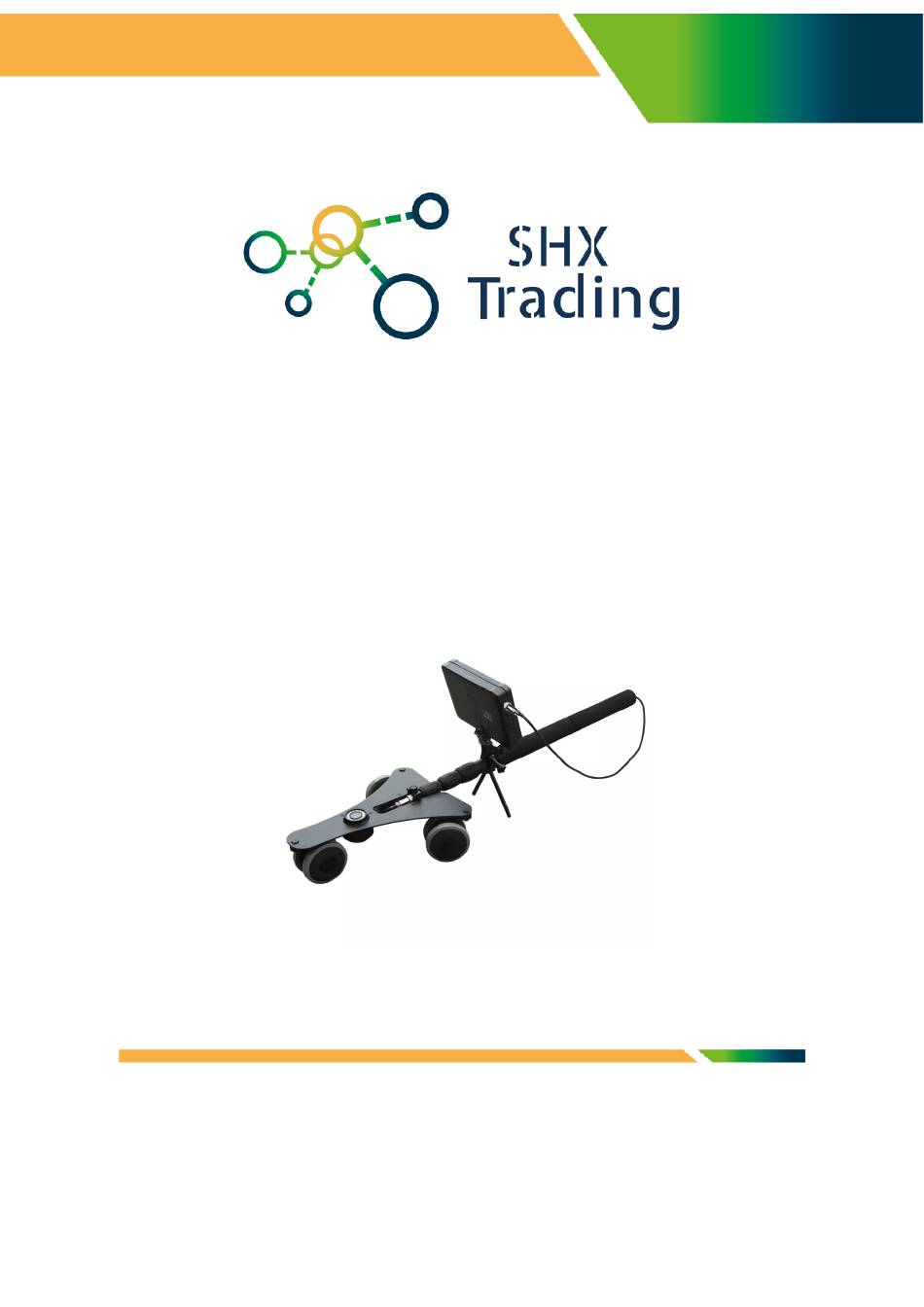

- Seite 1 BEDIENUNGSANLEITUNG Secutek SEE-H2D-300 Multifunktionales Unterbodeninspektionssystem (unter Fahrzeuge) IK41 Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch)
-
Seite 2: Grundlegende Informationen Und Parameter
1. Grundlegende Informationen und Parameter Kamera auf einem Tablett mit Rädern Optisches Element 1/2,5 CMOS Sensor SONY Optische Gesamtpixel 5.0MP: 3200 (H) × 1800 (V) CMOS-Sensorgröße 5,6 mm (H) × 3,14 mm (V) Empfindlichkeit 0,08 Lux/F1,2 Lichtquelle 16 Stück LED/IR Leuchten über DVR steuerbar Objektiv und Blickwinkel 3,6 mm F1,2 (H), 105°... -
Seite 3: Beschreibung
Digitale HD- FPD-LinkⅢ Videoeingangsschnittstelle JPG 5,0MP ：3200（H）×1800（V） Fotoformat Externe SD-Karte SD Karte 1GB bis 64GB Operationssystem Windows und MacOS Port HDMI kompatibel, USB 2.0 Sprache Englisch, Deutsch, Französisch, Italienisch, Portugiesisch, Spanisch, Koreanisch, Japanisch, Chinesisch, Russisch Strom und Spannung 700mA Videomodus; 600mA Überwachungsmodus / DC 12V 2A Eingebauter Akku Aufladbarer Li-Akku 7500mAh... - Seite 4 Beschreibung 7 Zoll 1 – DC 5-12 V 2 – USB 3 – Kopfhörer / AV OUT 4 – Speicherkartensteckplatz 5 – Video 6 – Foto 7 – Wiedergabe 8 – Anschluss für Kamera 9 – Zurück / Verringern 10 – Vorwärts / Vergrößern 11 –...
-
Seite 5: Aufsetzen Und Abnehmen Der Blendenabdeckung
3. Aufsetzen und Abnehmen der Blendenabdeckung Der untere Teil der Bildschirmabdeckung ist mit zwei Stiften versehen. Richten Sie sie auf die Löcher an der Vorderseite des Monitorrahmens und drücken Sie sie vorsichtig hinein. Um sie zu entfernen, ziehen Sie vorsichtig in die entgegengesetzte Richtung. -
Seite 6: Ziehen Der Teleskopstange
1 - Anschlussport 2 - Schraube 3 - Slot 4 - Teleskopische Stange 5 - Mutter 5. Ziehen der Teleskopstange Lösen Sie die "Kragen" unter der Kamera und ziehen Sie die Stange heraus. Bringen Sie dann die Kragen im Uhrzeigersinn wieder an. Die Teleskopstange kann bis zu 5 m ausgezogen werden. - Seite 7 Fassen Sie den 4-poligen Stecker und stecken Sie ihn in den Monitorsteckplatz, ziehen Sie dann die Mutter fest (beim Herausziehen lösen Sie einfach die Mutter und ziehen Sie ihn heraus). 1.Setzen Sie den Monitor durch die Schraubenaussparung ein Zářez = Kerbe Šroub = Schraube 2.Sichern Sie die Schraube mit der Kappe 3.
- Seite 8 7. Laden Symbole für die Akkukapazität Voll geladen Wenig Entladen Ladevorgang Ein häufiger Grund dafür, dass sich der Monitor nicht einschalten lässt, ist ein leerer Akku. Laden Sie den Monitor mit einem Netzteil oder einem PC auf. Laden Sie das Gerät 4 Stunden lang auf, um eine vollständige Ladung zu erhalten.
-
Seite 9: Grundlegende Operationen
8. Grundlegende Operationen Ein/Aus: Drücken Sie “ ” zum Einschalten. Der Monitor schaltet sich ein. Um es auszuschalten, drücken Sie dieselbe Taste längere Zeit. Auswahl des LED-Lichtschaltmodus (Gültig nur beim Kauf unserer LED-Kamera): Schalten Sie den Monitor ein, die LED leuchtet nicht. Drücken Sie “ ”... - Seite 10 Monitor befindet sich im Aufnahme-/Fotomodus. Video: Im Modus “ ” drücken Sie “ ”. Der Monitor beginnt mit der Aufzeichnung. Drück Sie “ ” um zu beenden. Es wird automatisch gespeichert und beendet. Wenn Sie nicht auf „ “ drücken, speichert das System das Video automatisch in Segmenten, bis die Speicherkarte voll ist.
- Seite 11 Videos abspielen/ Fotos ansehen Wenn der Arbeitsmodus auf „ “ ausgewählt ist, befindet sich der Monitor im Video- und Fotowiedergabemodus. Drücken Sie “ ” oder “ ” „Fotografie“ oder „Video“. Im Modus “ ” drücken Sie “ ” oder “ für die Auswahl der Datei.
-
Seite 12: Video/Foto Löschen
Video/Foto löschen Im Arbeitsmodus „ “ drücken Sie „ “ um das Menü zum Löschen des Fotos oder Videos zu öffnen. Durch drücken „ “ kehren Sie zurück. Durch drücken „ “ wählen Sie die Datei, die Sie löschen möchten. Durch drücken “... -
Seite 13: Bedienung Der Zoomfunktion
Bedienung der Zoomfunktion Im Modus “ ” drücken Sie “ ” um Bild zu vergrößern. Wählen Sie 1,0x, 2,0x, 3,0x, 4,0x. Um zu verkleinern drücken Sie “ ”. Systemeinstellungen Drücken Sie „ “ um das Systemmenü aufzurufen. LANGUAGE: Sprache: Durch drücken “ ”... -
Seite 14: Auto Power Off
AUTO POWER OFF: Automatische Abschaltung: Durch drücken “ ” oder “ ” wählen Sie “Auto OFF” und durch drücken “ ” öffnen Sie die Auswahl. Dann mit “ ” oder “ ” wählen Sie die gewünschte Zeit und durch drücken „... - Seite 15 TIME STAMP: Markierung auf Video/Foto (Datum/Uhrzeit): Durch drücken “ ” oder “ ” wählen Sie “Time Stamp” und durch drücken “ ” öffnen Sie die Auswahl. Dann mit “ ” oder “ ” wählen Sie die gewünschte Angabe (day only= nur Datum, date&time= Datum und Zeit) und durch drücken „...
- Seite 16 DATE INPUT: Tageseinstellungen: Durch drücken “ ” oder “ ” wählen Sie “¨Date Input” und durch drücken “ ” öffnen Sie die Auswahl. Dann mit “ ” oder “ ” wählen Sie den gewünschten Jahr/Monat/Tag und durch drücken „ “...
- Seite 17 FORMAT: Format-Einstellungen: Durch drücken “ ” oder “ ” wählen Sie “Format” und durch drücken “ ” öffnen Sie die Auswahl. Dann mit “ ” oder “ ” stellen Sie ein und durch drücken „ “ bestätigen Sie die Auswahl und beenden Sie den Vorgang.
- Seite 18 FW Upgrade: Nachdem Sie die TF-Karte eingelegt haben, drücken Sie “ ” oder “ ” wählen Sie “FW Upgrade” und durch drücken “ ” öffnen Sie die Auswahl. Dann mit “ ” oder “ ” wählen Sie “Execute” und durch drücken „ “...
-
Seite 19: Lieferumfang
Fehlerbehebung Ich kann es nicht einschalten: Der Monitor ist möglicherweise nicht ausreichend geladen, bitte laden Sie ihn auf. Das System hat angehalten: Drücken Sie lange auf die Einschalttaste, um den Player aus- und wieder einzuschalten. Das Video kann nicht abgespielt werden: Dieser Monitor unterstützt möglicherweise das Videodateiformat nicht, bitte konvertieren Sie es in ein unterstütztes Format. - Seite 21 16. Schlussbestimmungen Wir werden froh sein, wenn Sie sich auch für andere Produkte aus unserem Angebot interessieren. Die Bedienung des Geräts kann je nach Serie leicht variieren. Verwenden Sie das Gerät gemäß den geltenden Gesetzen. Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß gegen diesen Gesetzen.
