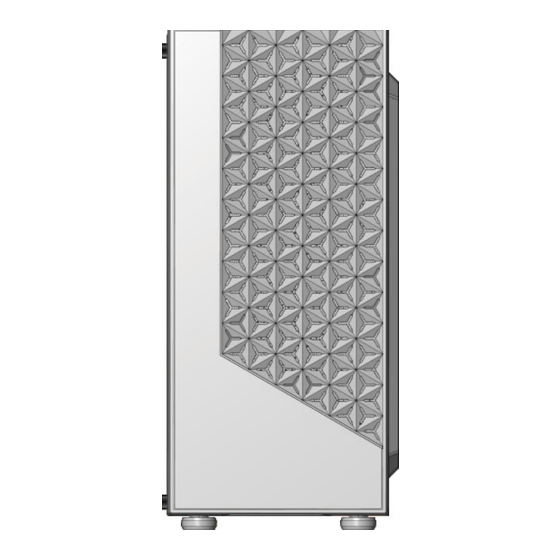

IRIDIUM
GAMING PC CASE
EN
USER MANUAL.....................................................................................
ES
MANUAL DE USUARIO......................................................................
FR
MANUEL DE L'UTILISATEUR..........................................................
DE
BENUTZERHANDBUCH...................................................................
IT
MANUALE UTENTE............................................................................
02
10
18
26
34
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Oversteel IRIDIUM
Inhaltszusammenfassung für Oversteel IRIDIUM
- Seite 1 IRIDIUM GAMING PC CASE USER MANUAL..................MANUAL DE USUARIO..............MANUEL DE L'UTILISATEUR............BENUTZERHANDBUCH..............MANUALE UTENTE................
-
Seite 2: Technical Specifications
IRIDIUM GAMING PC CASE TECHNICAL SPECIFICATIONS MODEL IRIDIUM DIMENSIONS (L x W x H) 332mm x 185mm x 413mm WEIGHT 3,5Kg MATERIAL Steel 0,4mm SPCC, tempered glass Front: 3x 120mm FANS LOCATION Rear: 1x 120mm (1x A-RGB included) Top: 2x 120mm... - Seite 3 IRIDIUM GAMING PC CASE PC CASE GENERAL DIAGRAM Magnetic dust filter Side tempered glass Back metal side 120mm RGB fan PSU enclosure bay HDD/SSD Enclosure Bay Front panel I/O PCI expansion bays...
- Seite 4 IRIDIUM GAMING PC CASE FRONT PANEL I/O AND ACCESORY BAG MOTHERBOARD CONNECTORS Motherboard Zip ties standoffs USB2.0 USB2.0 Motherboards /SSD Screws USB 3.0 POWER HD AUDIO RESET HDD Enclosure screws PSU Screws HDD Screws...
-
Seite 5: Basic Installation
IRIDIUM GAMING PC CASE BASIC INSTALLATION Disassemble the side panel and the front panel Install the power supply Install the motherboard Install HDD/SSD Install GPU and expansión slot (PCI) Install fan and radiator (optional) - Seite 6 IRIDIUM GAMING PC CASE Disassemble the side panel Special atention to the tempered glass and the front panel side panel. Handle with care Take out the screws before dissasembling side panel Remove the side panels before dissasembling the front panel...
-
Seite 7: Install The Motherboard
IRIDIUM GAMING PC CASE Install the power supply Install the motherboard Micro-ATX Make sure the screw holes for PSU and the PC case are Make sure that the motherboard aims at the copper cylinder alligned before screwing and install the standoffs (No.1) before screwing in with the... - Seite 8 IRIDIUM GAMING PC CASE Install HDD/SSD Use the screws (6) together with the rubber bands and screw Use the screws (2) to secure the SSDs. 3 of them to the base of the hard disk. Mount the hard drive by aligning these screws with the holes in the top of the bay.
- Seite 9 IRIDIUM GAMING PC CASE Install GPU and Install fan and expansión slot (PCI) radiator (optional) Fans → 3x 120mm FRONT Remove the bafle marked in the picture, make sure the VGA Radiator up to 240mm card aims at the motherboard slot and then fix VGA card and case with No.3 screw.
-
Seite 10: Especificaciones Técnicas
IRIDIUM GAMING PC CASE ESPECIFICACIONES TÉCNICAS MODELO IRIDIUM DIMENSIONES (L x An x Al) 332mm x 185mm x 413mm PESO 3,5Kg MATERIAL Acero 0,4mm SPCC, cristal templado Delantero: 3x 120mm UBICACIÓN DE VENTILADORES Trasero: 1x 120mm (1x A-RGB incluido) Superior: 2x 120mm... - Seite 11 IRIDIUM GAMING PC CASE DIAGRAMA DE INFORMACIÓN GENERAL Filtro de polvo magnético Cristal templado lateral Lateral trasero metálico Ventilador RGB 120mm Bahía independiente para fuente de alimentación Bahía para discos duros HDD/SSD Panel frontal de E/S Rarunas de expansión PCI...
- Seite 12 IRIDIUM GAMING PC CASE PANEL FRONTAL DE E/S Y ACCESORIOS PARA INSTALACION CONECTORES PARA PLACA BASE Soportes para placa Bridas para cableado base USB2.0 USB2.0 Tornillos para placa base/SSD USB 3.0 POWER HD AUDIO RESET Tornillos para fuente de Tornillos para bahía alimentación...
-
Seite 13: Instalación Básica
IRIDIUM GAMING PC CASE INSTALACIÓN BÁSICA Desmontar los paneles laterales y el panel frontal Instalación de la fuente de alimentación Instalación de la placa base Instalación de discos duros HDD/SSD Instalación tarjeta gráfica y placa de expansión PCI Instalación de ventiladores y/o radiadores (opcional) - Seite 14 IRIDIUM GAMING PC CASE Desmontar los paneles laterales y el panel Precaución al desmontar el panel de frontal cristal templado. Manejar con cuidado Quitar los tornillos de ambos paneles laterales antes de desmontar los paneles laterales Quitar previamente los paneles laterales antes de desmontar el panel frontal...
-
Seite 15: Instalación De La Fuente De Alimentación
IRIDIUM GAMING PC CASE Instalación de la fuente de alimentación Instalación de la placa base Micro-ATX Asegúrate que los huecos para los tornillos de la fuente Asegúrate que la placa base se alinea con los huecos de alimentación se alinean de manera correcta con los marcados en la torre e instala los alzadores de cobre (No.1) - Seite 16 IRIDIUM GAMING PC CASE Instalación de discos duros HDD/SSD Usa los tornillos (6) junto con las gomas y atornilla 3 de ellos Usa los tornillos (2) para fijar los SSD a la base del disco duro. Monta el disco duro alineando estos tornillos con los huecos en la parte superior de la bahía.
- Seite 17 IRIDIUM GAMING PC CASE Instalación tarjeta gráfica y placa de Instalación de ventiladores y/o radiadores expansión PCI (opcional) Ventiladores → 3x 120mm FRONTAL Retira el embellecedor que necesites alineando con la ranura Radiador hasta 240mm PCI de la placa base, luego instala la tarjeta gráfica y asegúrala a la torre con el tornillo No.3...
-
Seite 18: Spécifications Techniques
IRIDIUM GAMING PC CASE SPÉCIFICATIONS TECHNIQUES MODÈLE IRIDIUM DIMENSIONS (L x l x H) 332mm x 185mm x 413mm POIDS 3,5Kg MATÉRIEL Acier SPCC de 0,4 mm, verre trempé Avant : 3x 120mm EMPLACEMENT DES Arrière : 1x 120mm (1x A-RGB inclus) - Seite 19 IRIDIUM GAMING PC CASE DIAGRAM D'INFORMATION GÉNÉRALE Filtre à poussière magnétique Verre trempé sur le côté Face arrière en métal Ventilateur RGB 120mm Baie d'alimentation séparée Baie pour disque dur HDD/SSD Panneau E/S frontal Emplacements d'extension PCI...
- Seite 20 IRIDIUM GAMING PC CASE E/S CONNECTEUR DE FACE SAC D'ACCESSOIRES AVANT ET ARRIÈRE Supports de carte mère Attaches de câbles USB2.0 USB2.0 Vis de la carte mère/ USB 3.0 POWER HD AUDIO RESET Vis de l'alimentation Vis pour la baie de électrique...
-
Seite 21: Installation De Base
IRIDIUM GAMING PC CASE INSTALLATION DE BASE Retrait des panneaux latéraux et du panneau frontal Installation de l'alimentation électrique Installazione della scheda madre Installation du disque dur HDD/SSD Installation de la carte graphique et de la carte d'extension PCI Installation de ventilateurs et/ou de radiateurs (en option) - Seite 22 IRIDIUM GAMING PC CASE Retrait des panneaux latéraux et du panneau Attention lors du retrait du panneau de frontal verre trempé. À manipuler avec précaution Retirez les vis des deux panneaux latéraux avant de retirer les panneaux latéraux. Retirez les panneaux latéraux avant de retirer le panneau avant.
-
Seite 23: Installazione Della Scheda Madre
IRIDIUM GAMING PC CASE Installation de l'alimentation électrique Installazione della scheda madre Micro-ATX Assurez-vous que les trous des vis de l'alimentation Veillez à ce que la carte mère soit alignée avec les trous électrique sont correctement alignés avec les trous de la marqués sur la tour et installez les releveurs de cuivre (No.1) - Seite 24 IRIDIUM GAMING PC CASE Installation du disque dur HDD/SSD Utilisez les vis (6) ainsi que les élastiques et vissez 3 d'entre Utilisez les vis (2) pour fixer les SSD. elles à la base du disque dur. Montez le disque dur en alignant ces vis avec les trous situés en haut de la baie.
- Seite 25 IRIDIUM GAMING PC CASE Installation de la carte graphique et de la Installation de ventilateurs et/ou de carte d'extension PCI radiateurs (en option) Ventilateurs → 3x 120mm AVANT Retirez la garniture requise en l'alignant avec l'emplacement Radiateur jusqu'à 240mm PCI de la carte mère, puis installez la carte graphique et fixez- la à...
-
Seite 26: Technische Daten
IRIDIUM GAMING PC CASE TECHNISCHE DATEN MODELL IRIDIUM ABMESSUNGEN (L x B x H) 332mm x 185mm x 413mm GEWICHT 3,5Kg MATERIAL 0,4 mm SPCC-Stahl, gehärtetes Glas Vorderseite: 3x 120mm STANDORT DER VENTILATOREN Rückseite: 1x 120mm (1x A-RGB enthalten) Oben: 2x 120mm 332mm Vorderseite: Kühler bis zu 240 mm... - Seite 27 IRIDIUM GAMING PC CASE ALLGEMEINES INFORMATIONSDIAGRAMM Magnetischer Staubfilter Seitlich gehärtetes Glas Metall-Rückseite 120mm RGB-Lüfter Separater Stromversorgungsschacht HDD/SSD Festplattenschacht Front-E/A-Bedienfeld PCI-Erweiterungssteckplätze...
-
Seite 28: Zubehör-Tasche
IRIDIUM GAMING PC CASE E/S FRONTPLATTEN- UND ZUBEHÖR-TASCHE RÜCKWANDVERBINDER Mainboard-Halterungen Kabelbinder USB2.0 USB2.0 Motherboard/ SSD-Schrauben USB 3.0 POWER HD AUDIO RESET Schrauben für die Schrauben für Stromversorgung Festplattenschacht Festplattenschrauben... - Seite 29 IRIDIUM GAMING PC CASE GRUNDINSTALLATION Abnehmen der Seitenwände und der Frontplatte Installation des Netzteils Einbau der Hauptplatine HDD/SSD Festplatteninstallation Installation der Grafikkarte und der PCI-Erweiterungskarte Installation von Ventilatoren und/oder Heizkörpern (optional)
-
Seite 30: Abnehmen Der Seitenwände Und Der Frontplatte
IRIDIUM GAMING PC CASE Vorsicht beim Entfernen der gehärteten Abnehmen der Seitenwände und der Frontplatte Glasscheibe. Sorgfältig handhaben Entfernen Sie die Schrauben von beiden Seitenteilen, bevor Sie die Seitenteile abnehmen. Entfernen Sie die Seitenteile, bevor Sie die Frontblende abnehmen... -
Seite 31: Installation Des Netzteils
IRIDIUM GAMING PC CASE Installation des Netzteils Einbau der Hauptplatine Micro-ATX Vergewissern Sie sich vor dem Einschrauben, dass die Vergewissern Sie sich, dass die Hauptplatine mit den Löcher für die Schrauben des Netzteils korrekt mit den markierten Löchern am Turm ausgerichtet ist, und bringen Sie Löchern am Turm übereinstimmen. - Seite 32 IRIDIUM GAMING PC CASE HDD/SSD Festplatteninstallation Verwenden Sie die Schrauben (6) zusammen mit den Verwenden Sie die Schrauben (2) zur Gummibändern und schrauben Sie 3 davon an den Boden Befestigung der SSDs. der Festplatte. Montieren Sie die Festplatte, indem Sie diese Schrauben an den Löchern im oberen Teil des...
- Seite 33 IRIDIUM GAMING PC CASE Installation de la carte graphique et de la Installation de ventilateurs et/ou de carte d'extension PCI radiateurs (en option) Fans → 3x 120mm VORDERSEITE Entfernen Sie die erforderliche Blende, indem Sie sie mit dem Heizkörper bis zu 240mm...
-
Seite 34: Specifiche Tecniche
IRIDIUM GAMING PC CASE SPECIFICHE TECNICHE MODELLO IRIDIUM DIMENSIONI (L x P x A) 332mm x 185mm x 413mm PESO 3,5Kg MATERIALE 0,4 mm di acciaio SPCC, vetro temperato Anteriore: 3x 120mm POSIZIONE DEI VENTILATORI Posteriore: 1x 120mm (1x A-RGB incluso) - Seite 35 IRIDIUM GAMING PC CASE DIAGRAMMA INFORMATIVO GENERALE Filtro antipolvere magnetico Vetro laterale temperato Lato posteriore in metallo Valveador RGB da 120mm Alloggiamento separato per l'alimentazione Alloggiamento per disco rigido HDD/SSD Pannello I/O anteriore Slot di espansione PCI...
- Seite 36 IRIDIUM GAMING PC CASE CONNETTORI DEL PANNELLO BORSA DEGLI ACCESSORI FRONTALE E DEL BACKPLANE E/S Staffe per la scheda Fascette madre USB2.0 USB2.0 Viti della scheda madre/SSD USB 3.0 POWER HD AUDIO RESET Viti di alimentazione Viti per l'alloggiamento del disco rigido...
- Seite 37 IRIDIUM GAMING PC CASE INSTALLAZIONE DI BASE Rimozione dei pannelli laterali e del pannello frontale Installazione dell'alimentatore Viti della scheda madre Installazione del disco rigido HDD/SSD Installazione della scheda grafica e della scheda di espansione PCI Installazione di ventilatori e/o radiatori (opzionale)
- Seite 38 IRIDIUM GAMING PC CASE Rimozione dei pannelli laterali e del pannello Attenzione quando si rimuove il pannello frontale di vetro temperato. Maneggiare con cura Rimuovere le viti da entrambi i pannelli laterali prima di rimuovere i pannelli laterali. Pre-rimuovere i pannelli laterali prima di rimuovere il pannello anteriore...
-
Seite 39: Installazione Dell'alimentatore
IRIDIUM GAMING PC CASE Installazione dell'alimentatore Viti della scheda madre Micro-ATX Assicuratevi che i fori per le viti dell'alimentatore Assicuratevi che la scheda madre sia allineata con i fori siano allineati correttamente con i fori sulla torre segnati sulla torre e installate i sollevatori di rame (No.1) prima prima di avvitarli. - Seite 40 IRIDIUM GAMING PC CASE Installazione del disco rigido HDD/SSD Usate le viti (6) insieme agli elastici e avvitatene 3 alla base Usate le viti (2) per fissare gli SSD. del disco rigido. Montare il disco rigido allineando queste viti con i fori nella parte superiore dell'alloggiamento. Una volta in posizione, usare la vite di arresto per fissarlo.
- Seite 41 IRIDIUM GAMING PC CASE Installazione della scheda grafica e della Installazione di ventilatori e/o radiatori scheda di espansione PCI (opzionale) Fan → 3x 120mm FRONTE Rimuovete il trim necessario allineandolo con lo slot PCI sulla Radiatore fino a 240mm scheda madre, poi installate la scheda grafica e fissatela al tower con la vite n.
- Seite 42 IRIDIUM GAMING PC CASE...
